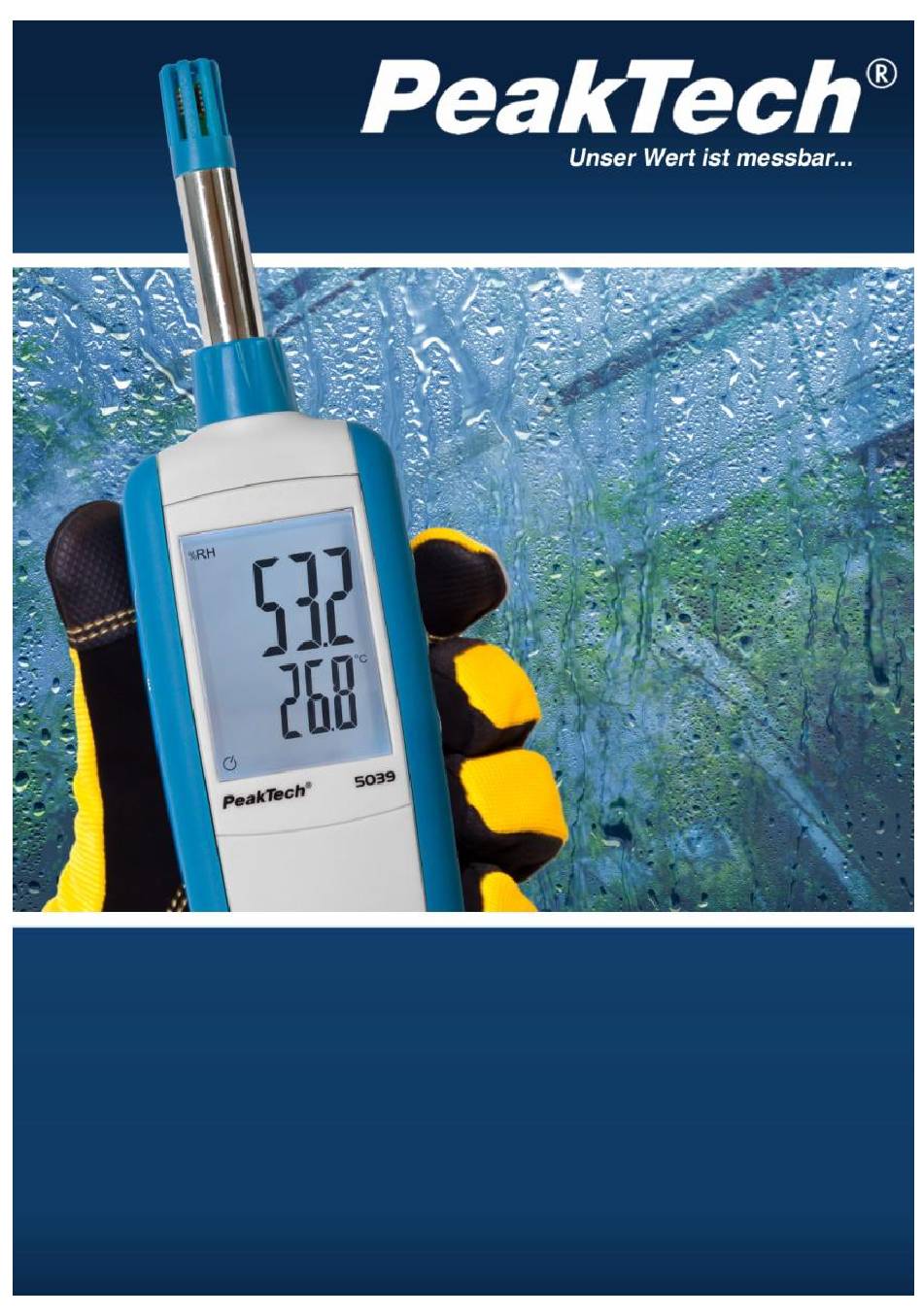

- Seite 1 KOMETEC Karl Oelkers e.K. Mess- und Prüfgeräte · Shop Mozartstr. 10 · D-88097 Eriskirch T: 07541 / 955-1313 · F: 07541 / 955-1131 info@kometec.de · www.kometec.de 5039 ® PeakTech Bedienungsanleitung / Operation Manual Thermo-Hygrometer...
-
Seite 2: Inhaltsverzeichnis
Kapitel Seite Sicherheitshinweise zum Betrieb des Gerätes Einführung Allgemeine Daten Beschreibung des Hygrometers Vorbereitung zur Aufnahme des Messbetriebes Messbetrieb 3.2.1 Luftfeuchtigkeit 3.2.2 Temperatur 3.2.3 Taupunktmessung 3.2.4 Feuchtkugeltemperatur 3.2.5 Anzeige HOLD 3.2.6 MIN / MAX Funktion 3.2.7 Hintergrundbeleuchtung 3.2.8 Abschaltautomatik Wartung Spezifikation Chapter Page... -
Seite 3: Sicherheitshinweise Zum Betrieb Des Gerätes
1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt EU-Bestimmungen 2014/30/EU (elektromagnetische Kompatibilität) Schäden, die durch Nichtbeachtung nachfolgender Hinweise entstehen, sind von Ansprüchen jeglicher Art ausgeschlossen. Gerät keinen extremen Temperaturen, direkter Sonnen- einstrahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen Gerät nicht in der Nähe starker magnetischer Felder (Motoren, Transformatoren usw.) betreiben Starke Erschütterungen des Gerätes vermeiden Heiße Lötpistolen aus der unmittelbaren Nähe des... -
Seite 4: Einführung

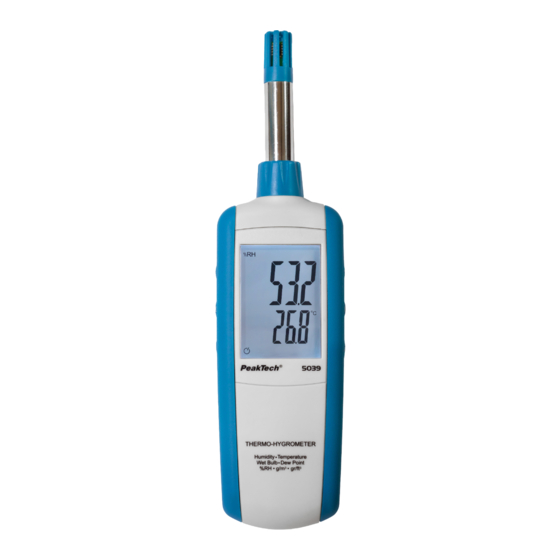

2. Einführung Mit dem PeakTech® 5039 erhalten Sie ein hochprofessionelles Messgerät, welches durch die perfekte Kombination der Luftfeuchtigkeits-, Lufttemperatur-, Taupunkttemperatur- und Feuchtkugeltemperaturmessung glänzt. Die jeweiligen Extras wie z.B. die Hold Funktion, die Auswahl zwischen den Temperaturanzeigen und die Min/Max Funktion runden das Profil des Thermo - Hygrometers ab. -
Seite 5: Allgemeine Daten
2.1 Allgemeine Daten Anzeige Multifunktions-LCD Anzeige mit Sekundäranzeige Reaktionszeit <15 Sekunden (90% des Endwertes bei normaler Luftbewegung) Sensor Art Luftfeuchtigkeit: Kapazitiver Präzisionsssensor Temperatur: Thermistor Absolute Luftfeuchtigkeit 0 bis 500g/m , 0 bis 218,5g/ft (berechnet aus relative Luftfeuchtigkeit und Lufttemperaturmessung) Feuchtkugeltemperatur 0 bis 80°C (32 bis 176°F) (berechnet aus relative Luftfeuchtigkeit und... -
Seite 6: Beschreibung Des Hygrometers
3. Beschreibung des Hygrometers Feuchtigkeit und Temperatur Sensor LCD Display Ein/Aus Knopf Modus Knopf Knopf für die Hintergrundbeleuchtung Knopf zur Einstellung der Temperatur Anzeige (°C/ °F/ Feuchtkugeltemperatur/ Taupunkt) Knopf für die HOLD Funktion MIN/MAX Knopf Batteriefach Hinweis: Das Batteriefach befindet sich auf der Rückseite des Thermo – Hygrometers. -
Seite 7: Vorbereitung Zur Aufnahme Des Messbetriebes
3.1 Vorbereitung zur Aufnahme des Messbetriebes Batteriefach öffnen und auf korrekt eingelegte Batterie überprüfen. Bei Aufleuchten des Batteriesymbols in der LCD-Anzeige ist die Batteriespannung ungenügend und die Batterie muss baldmöglichst ausgewechselt werden. 3.2 Messbetrieb Hinweis: Messsensor niemals in Flüssigkeiten halten/ eintauchen. Der Sensor ist nur für Luftmessungen geeignet. -
Seite 8: Temperatur
3.2.2 Temperatur: Vor der Temperaturmessung die zu messende Größe mit der °C/°F Taste einstellen (°C oder °F) Es können ebenfalls mit der °C/°F Taste die Messfunktionen der Taupunkttemperatur und Feuchtkugeltemperatur eingestellt werden 3.2.3 Taupunktmessung: Um die Taupunktmessung zu aktivieren, wird lediglich die °C/°F Taste betätigt, bis das Symbol “DP“... -
Seite 9: Feuchtkugeltemperatur
3.2.4 Feuchtkugeltemperatur: Um die Feuchtkugeltemperaturmessung zu aktivieren, wird lediglich die °C/°F Taste betätigt, bis das Symbol “WB“ unter der Temperatureinheit angezeigt wird. Die Feuchtkugeltemperatur, ist die tiefste Temperatur, die sich durch direkte Verdunstungskühlung erreichen lässt. Dabei steht die Wasserabgabe einer feuchten Oberfläche mit dem Wasseraufnahmevermögen der Umgebung im Zusammenhang. -
Seite 10: Hintergrundbeleuchtung
3.2.7 Hintergrundbeleuchtung: Die Hintergrundbeleuchtung kann jederzeit manuell ein und ausgeschaltet werden. Dies erfolgt durch das betätigen der Hintergrundbeleuchtungstaste. 3.2.8 Abschaltautomatik: Das Thermo – Hygrometer besitzt eine Abschaltautomatik, welche das Gerät nach etwa 10 Minuten abschaltet. Diese Abschaltautomatik kann jederzeit durch die Betätigung der HOLD Taste, während das Gerät eingeschaltet wird, deaktiviert werden. -
Seite 11: Wartung
4. Wartung Keine Messungen in Umgebungen mit Temperatur- schwankungen vornehmen. Gerät nicht an Orten mit extremen Temperaturen, hoher Luftfeuchtigkeit lagern und keinen starken Erschütterungen aussetzen. Vor einer längeren Lagerung Batterie aus dem Gerät entfernen (Auslaufgefahr!). Oxidation, Korrosion usw. verursachen Alterungsprozesse am Luftfeuchtigkeitssensor. Dies kann erhebliche Auswirkungen auf die Genauigkeit der Messung haben. -
Seite 12: Spezifikation
5. Spezifikationen Funktion Auflösung Genauigkeit ± 2%RH (40% - 60%) ± 3%RH (20% - 40% Luft - 0,0 bis 100,0 % RH und 60% - 80%) feuchtigkeit ± 4%RH (0% - 20% und 80% - 100%) -20,0°C bis 60°C Temperatur (-4,0°F bis 140,0°F) ±... - Seite 13 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von einem Jahr wird empfohlen. © PeakTech 10/2019/Lie ® -13-...
-
Seite 14: Safety Precautions
1. Safety precautions This product complies with the requirements of the following European Community. Directives: 2014/30/EU (Electromagnetic Compatibility) Damages resulting from failure to observe the following safety precautions are exempt from any legal claims whatever. Do not subject the equipment to direct sunlight, extreme temperatures, extreme humidity or dampness Do not operate the equipment near strong magnetic fields (motors, transformers etc.) -
Seite 15: Introduction
2. Introduction With the PeakTech® 5039, you get a highly professional thermo - hygrometer that shines with the perfect combination of humidity, air temperature, dew point temperature and wet bulb temperature measurement. The respective extras such as the Hold function, the selection between the temperature displays and the Min / Max round off the profile of the thermo-hygrometer. -
Seite 16: General Specifications
2.1 General specifications Display Dual LCD Response Time <15 seconds (90% of final value in moving air) Sensor Type Humidity: Precision capacitance sensor Temperature: Thermistor Absolute Humidity 0 to 500g/m , 0 to 218,5g/ft (calculated from RH and Air temperature measurements) Wet Bulb 0 to 80°C (32 to 176°F) (calculated from RH and Air... -
Seite 17: Description Of The Hygrometer
3. Description of the hygrometer Humidity and temperature sensor LCD display On / Off button Mode button Button for the backlight Temperature setting knob (° C / ° F / wet bulb temperature / dew point) Button for the HOLD function MIN / MAX button Batttery compartment Note:... -
Seite 18: Preparation Of The Measuring Operation
3.1 Preparation for the measuring operation Open the battery compartment and check for correctly inserted batteries. If the battery symbol in the LCD display lights up, the battery voltage is insufficient and the battery must be replaced as soon as possible. 3.2 Measuring operation Note: Never hold / immerse the measuring sensor in liquids. -
Seite 19: Temperature
3.2.2 Temperature: Before you start with the temperature measurement, adjust the unit to be measured with the ° C / ° F key (° C or ° F) The measuring functions of the dew point temperature and wet bulb temperature can also be set with the °C / °F 3.2.3 Dew Point: To activate the dew point measurement, simply press the °... -
Seite 20: Wet Bulb Temperature
3.2.4 Wet bulb temperature: To activate the wet bulb temperature measurement, press the °C / °F key until the symbol "WB" appears below the temperature unit. Wet bulb temperature is the lowest temperature that can be achieved by direct evaporative cooling. The release of water from a moist surface is related to the water absorption capacity of the surrounding environment. -
Seite 21: Display Backlight
3.2.7 Display backlight: The display backlight can be manually turned on and off at any time. To activate the display backlight press the backlight button. 3.2.8 Automatic shutdown: The thermo - hygrometer has an automatic switch - off, which shuts off the device after about 10 minutes. -
Seite 22: Maintenance
4. Maintenance Do not take measurements in environments with temperature fluctuations. Do not store the device in places with extreme temperatures, high humidity or strong vibrations. Remove the battery from the device before prolonged storage (danger of leakage!). Oxidation, corrosion, etc. cause aging processes on the humidity sensor. -
Seite 23: Specification
5. Specifications Function Range and Accuracy Resolution ± 2%RH (40% - 60%) ± 3%RH (20% - 40% Humidity 0,0 to 100,0 % RH and 60% - 80%) ± 4%RH (0% - 20% and 80% - 100%) -20,0°C to 60°C Temperature (-4,0°F to 140,0°F) ±... - Seite 24 This manual considers the latest technical knowing. Technical changing which are in the interest of progress reserved. We herewith confirm, that the units are calibrated by the factory according to the specifications as per the technical specifications. We recommend to calibrate the unit again, after 1 year. © PeakTech® 10/2019/Lie -24-...
