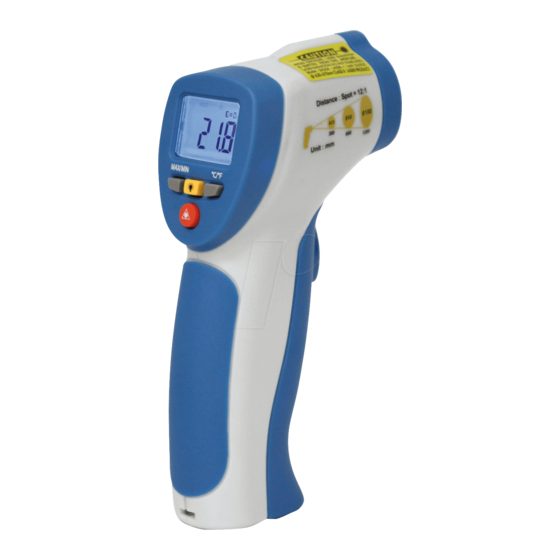

PeakTech 4965 Bedienungsanleitung

Infrarot – thermometer (-50 grad c... + 380 grad c)
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
®
PeakTech
4965
Bedienungsanleitung
Infrarot – Thermometer
(-50°C... + 380°C)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PeakTech 4965

Inhaltszusammenfassung für PeakTech 4965

  • Seite 1 ® PeakTech 4965 Bedienungsanleitung Infrarot – Thermometer (-50°C... + 380°C)

  • Seite 2: Sicherheitshinweise Zum Betrieb Des Gerätes

    1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) Schäden, die durch Nichtbeachtung nachfolgender Hinweise entstehen, sind von Ansprüchen jeglicher Art ausgeschlossen. Gerät keinen extremen Temperaturen, direkter Sonnen- einstrahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen Gerät in eingeschaltetem Zustand (Laserstrahl-Emission) mit äußerster Vorsicht handhaben Laserstrahl niemals auf das Auge richten Laserstrahl nicht auf gasförmige Stoffe oder Gasbehälter...
  • Seite 3 Reinigung des Gerätes Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur handelsübliche Spülmittel verwenden. Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in das Innere des Gerätes gelangt. Dies könnte zu einem Kurzschluss und zur Zerstörung des Gerätes führen. 2.

  • Seite 4: Anschlüsse Und Bedienelemente Am Gerät

    3. Anschlüsse und Bedienelemente am Gerät 1. Infrarot-Sensor Laserstrahl 3. LCD-Display ° C/° F-Umschalttaste 5. MIN/MAX-Taste Laser-Einschalttaste 7. Taste f. Hintergrund- Einschalt- u. Haltefunk.- beleuchtung tionstaste ON/HOLD 9. Batteriefach Handgriff...
  • Seite 5 3.1. Anzeige 1. fester Emissionsfaktor 0,95 2. Temperatur ° C (Celsius) / Temperatur ° F (Fahrenheit) 3. Messwertanzeige 4. Batteriezustandsanzeige 5. MAX/MIN-Symbol 6. Messanzeige SCAN 7. DATA-HOLD-Symbol 8. Laser An/Aus...

  • Seite 6: Kontaktlose Ir-Messungen

    4. Messbedingungen Zur Messung der Temperatur, IR-Sensor in Richtung des zu messenden Objektes halten. Unterschiede in der Umgebungs- temperatur werden automatisch kompensiert. Bitte beachten ! Bei großen Unterschieden in der Umgebungstemperatur sind u. U. bis zu 30 Minuten zur Kompensierung erforderlich. Zwischen dem Messen von hohen und niedrigen Temperaturen sollte eine Messpause von einigen Minuten liegen.
  • Seite 7 5.3. Messwerthaltefunktion Data-Hold 1. Zum „Einfrieren“ aktuell gemessenen Temperaturanzeige Taste ON/HOLD drücken 2. Nach Loslassen der Taste ON/HOLD wird der aktuell gemessene Temperaturwert für ca. 7 Sekunden eingefroren. 5.4. MIN/MAX- Haltefunktion 1. Um die Minimalwert- Haltefunktion oder die Maximalwert- Haltefunktion zu aktivieren, ON/HOLD - Taste drücken. 2.
  • Seite 8 5.7. Beschreibung der Messfläche D = Entfernungsfaktor (Strahlausleuchtfläche in Abhängigkeit von der Entfernung) ca. 12:1 S = Strahlausleuchtfläche 1 In = 6 In 15 cm 2 In = 12 In 30 cm 4 In = 24 In 60 cm Bitte beachten! Der Laser dient nur zur Orientierung und sitzt 16 mm oberhalb des Infrarotsensors...

  • Seite 9: Technische Daten

    6. Technische Daten Anzeige 3½-stellige, LCD-Anz. Hintergrund- beleuchtung Messbereich -50° C… 380° C (-58° F…716° F) Messfolge ca. 2,5 x/Sek. Abschaltung automatisch nach ca. 7 Sekunden Auflösung 0,1° C/F Emission 0,95 (Festwert) Spektralempfindlichkeit 6 ... 14 µm Laserstrahlgerät Klasse 2, Ausgang < 1mW, Wellenlänge 630 - 670 nm Entfernungsfaktor D/S Entfernung/Strahlaus-...
  • Seite 10 Angegebene Genauigkeit ist bei 18° C bis 28° C Achtung: und Luftfeuchtigkeit weniger als 80% gegeben. Emission: 0,95 Festwert Sichtfeld: Versichern Sie sich, dass das zu messende Ziel größer als der Infrarotstrahl ist. Je kleiner das Ziel, desto näher sollte man sich an ihm befinden. Wenn Genauigkeit nicht...
  • Seite 11 7.3. Messen einer Wärmequelle Um eine Wärmequelle zu finden, zielen Sie mit dem Thermometer außerhalb des Bereiches der gemessen werden soll und bewegen Sie dann den Laserpunkt auf und ab bis Sie den Wärmequelle gemessen haben. Merke: 1. Nicht geeignet für Messungen an glänzenden oder polierten Metalloberflächen (z.
  • Seite 12 7.5. Emissionswerte Substanz Emissions- Substanz Emissions- faktor faktor Asphalt 0,90 - 0,98 Stoff(schwarz) 0,98 Beton 0,94 menschl. Haut 0,98 Zement 0,96 Seifenschaum 0,75 - 0,80 Sand 0,90 Kohlestaub 0,96 Erde 0,92 - 0,96 Lack 0,80 - 0,95 Wasser 0,92 - 0,96 Lack (Matt) 0,97 0,96 - 0,98...

  • Seite 13: Auswechseln Der Batterie

    8. Auswechseln der Batterie Ein „Bat“ - Symbol in der Anzeige ist ein sicherer Hinweis auf eine ungenügende Batteriespannung. Verlässliche Messungen sind nach dem ersten Auftreten des „Bat“ - Symbols nur noch für wenige Stunden gewährleistet. Batterie baldmöglichst auswechseln. Dazu den Batteriefachdeckel abnehmen (sie Bild unten), verbrauchte Batterie aus dem Batteriefach entfernen und neue Batterie einsetzen.
  • Seite 14 8.1. Gesetzlich vorgeschriebene Hinweise zur Batterie- verordnung Im Lieferumfang vieler Geräte befinden sich Batterien, die. z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Im Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß...
  • Seite 15 Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von einem Jahr wird empfohlen. ® © PeakTech 02/2013/pt PeakTech Prüf- und Messtechnik GmbH Kornkamp 32 - DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16 info@peaktech.de www.peaktech.de...
  • Seite 16 ® PeakTech 4965 Operation manual Infrared - Thermometers (-50°C... + 380°C)

  • Seite 17: Safety Precautions

    1. Safety precautions This product complies with the requirements of the following European Community. Directives: 2004/108/EC (Electromagnetic Compatibility) Damages resulting from failure to observe the following safety precautions are exempt from any legal claims whatever. Do not subject the equipment to direct sunlight, extreme temperatures, extreme humidity or dampness Use extreme caution when the laser beam is turned ON Do not let the beam enter your eye, another person’s eye or...
  • Seite 18 2. Features This infrared-thermometer meets ANSI S1.4 and IEC 651 Type 2 standards. Precise non-contact measurements Switchable C/F temperature units Auto power off Automatic data-hold Backlight LCD Display Laser target pointer Auto-ranging MIN/MAX-measurements -17-...

  • Seite 19: Front Panel Description

    3. Front Panel description 1. Infrarot-Sensor Laser pointer beam 3. LCD-Display ° C/° F select key 5. MIN/MAX select key Laser key 7. Backlight select key ON/HOLD key 9. Battery Cover Handle grip -18-...
  • Seite 20 3.1 Indicator 1. Fixed emissivity (0,95) scan Symbol 2. Temperatur ° C (Celsius) / Temperatur ° F (Fahrenheit) 3. Digital read out 4. LOW battery indicator 5. MAX/MIN readout 6. Measuring indication 7. Data Hold 8. Laser Point -19-...
  • Seite 21 4. Measurement Considerations Holding the meter by its handle, point the IR sensor toward the object whose temperature is to be measured. meter automatically compensates temperature deviations from ambient temperature. Keep in mind that it will take up to 30 minutes to adjust to wide ambient temperature changes.
  • Seite 22 5.3. Data Hold This meter automatically holds the last temperature reading on the LCD for 7 seconds after the ON/HOLD (8.) key is released. No extra key presses are necessary to freeze the displayed reading. 5.4. MIN/MAX- Function 1. To activate the minimum value holding function, or the maximum-hold function, press ON/HOLD - button.
  • Seite 23 5.7 Desciption of the Laser Pointer Distance (avoid exposure-laser radiation is emitted from this aperture) approx. 12:1 diameter of the spot center 1 In = 6 In 15 cm 2 In = 12 In 30 cm 4 In = 24 In 60 cm Please note ! The laser is only a guide line and is placed 16 mm above the...

  • Seite 24: Technical Specifications

    6. Technical Specifications Display 3½-digit, LCD-Display with backlight Range -50° C… 380° C (-58° F…716° F) Sample rate approx. 2,5 x/Sec. Power off automatic shutoff after 7 seconds Resolution 0,1° C/F Emissivity setting 0,95 (fixed) Spectral response 6 ... 14 µm Laser product class 2, Output <...

  • Seite 25: How It Works

    Accuracy is given at 18° C to 28° C (64° F to Note: 82° F), less than 80% R. H. Emissivity: 0,95 fixed value Field of view: Make sure, that the target is larger than the unit´s spot size. The smaller the target, the closer you should be to it.
  • Seite 26 7.3. Locating a hot Spot To find a hot spot aim the thermometer outside the area of interest, then scan across with an up and down motion until you locate hot spot. Reminders 1. Not recommended for use in measuring shiny or polished metal surface (stainless steel, aluminium, etc.) See emissivity.
  • Seite 27 7.5 Emissivity Values Substance Thermal Substance Thermal emissivity emissivity Asphalt 0,90 to 0,98 Cloth (black) 0,98 Concrete 0,94 Human skin 0,98 Cement 0,96 Lather 0,75 to 0,80 Sand 0,90 Charcoal 0,96 (powder) Earth 0,92 to 0,96 Lacquer 0,80 to 0,95 Water 0,92 to 0,96 Lacquer (matt)

  • Seite 28: Battery Replacement

    8. Battery Replacement A Bat Symbol in the display is the indication that the battery voltage has fallen into the critical region (6,5 to 7,5 V). Reliable readings can be obtained for several hours after the first appearance of the low battery indication. Open the battery compartment (see picture below) and remove the battery, then install a new battery and replace the cover.
  • Seite 29 Statutory Notification about the Battery Regulations The delivery of many devices includes batteries, which for example serve to operate the remote control. There also could be batteries or accumulators built into the device itself. In connection with the sale of these batteries or accumulators, we are obliged under the Battery Regulations to notify our customers of the following: Please dispose of old batteries at a council collection point or...
  • Seite 30 We herewith confirm, that the units are calibrated by the factory according specifications technical specifications. We recommend to calibrate the unit again, after 1 year. ® © PeakTech 02/2013/pt PeakTech Prüf- und Messtechnik GmbH Kornkamp 32 - DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16 info@peaktech.de www.peaktech.de...
  • Seite 31 ® PeakTech 4965 Mode d’emploi Thermomètres infrarouge (-50°C... + 380°C)
  • Seite 32 1. Instructions de sécurité pour l’utilisation de l’appareil Le présent appareil répond à la directive UE 2004/108/EC (compatibilité électromagnétique). Les dommages dus à un non-respect desdites instructions sont exclus de droits en tout genre. Ne pas exposer l’appareil à des températures extrêmes et le mettre à...
  • Seite 33 Nettoyage de l’appareil Seulement nettoyer l’appareil avec un chiffon humide qui ne peluche pas. Seulement utiliser des nettoyants que l’on trouve habituellement dans le commerce. Pendant le nettoyage, absolument veiller à ce qu’aucun liquide ne pénètre à l’intérieur de l’appareil. Ceci pourrait provoquer un court-circuit et détruire l’appareil.
  • Seite 34 3. Branchements et éléments de commande sur l’appareil 1. Capteur infrarouge Rayon laser 3. Écran LCD Touche ° C/° F 5. Touche pour MAX/MIN Touche marche du laser 7. Touche pour rétro- Touche marche et éclairage maintien ON/HOLD 9. Compartiment à piles Poignée -33-...
  • Seite 35 3.1. Écran 1. Coefficient d'émission fixe 0,95 2. Température ° C (Celsius) / ° F (Fahrenheit) 3. indicateur numerique de measures 4. indicateur de batterie faible 5. MAX/MIN-icône 6. indicateur SCAN de measures 7. Data-Hold 8. Laser On/Off -34-...

  • Seite 36: Conditions De Mesure

    4. Conditions de mesure Pour mesurer la température, tenir le capteur IR dans la direction de l’objet à mesurer. Les différences de température ambiante sont automatiquement compensées. Attention ! Pour les grandes différences de température ambiante, jusqu’à 30 minutes peuvent se révéler nécessaires dans certaines circonstances afin de les compenser.
  • Seite 37 5.3. Maintien de la valeur mesurée Data-Hold 1. Pour “conserver“ la température mesurée actuellement affichée, appuyer sur la touche ON/HOLD. 2. Après avoir relâché la touche ON/HOLD, la température mesurée actuelle reste affichée pendant 7 secondes. 5.4 MIN / MAX – Function 1.
  • Seite 38 5.6. Activation du rayon laser 1. Pour activer le rayon laser, appuyer en même temps sur les touches ON/HOLD et LASER. 2. Pour désactiver le rayon laser, appuyer à nouveau sur la touche LASER. 5.7. Description du rayon Coefficient de distance environ 12:1 Diamètre de surface de mesure 1 In = 6 In...

  • Seite 39: Spécifications Techniques

    6. Spécifications techniques Écran 3½ chiffres, écran LCD avec rétroéclairage Plage de mesure -50° C… 380° C (-58° F… 716° F) Série de mesure env. 2,5 x/sec Arrêt automatique au bout de 7 secondes Résolution 0,1° C/F Émission 0,95 (valeur fixe) Sensibilité...
  • Seite 40 mesures précises à une température entre Attention: 18° C à 28° C et avec une humidité de moins de 80 %. Émission: valeur fixe de 0,95 Champ de vision: Assurez-vous que la cible à mesurer est plus grande que le rayon laser. Plus la cible est petite, plus l’on devra se rapprocher d’elle.
  • Seite 41 7.3. Mesurer une source de chaleur Pour trouver une source de chaleur, visez avec le thermomètre en dehors du domaine que vous voulez mesurer et déplacez ensuite le point laser de haut en bas jusqu’à ce que vous ayez mesuré la source de chaleur. Remarque : 1.
  • Seite 42 7.5. Valeurs d’émission Substance Coeff. Substance Coeff. d’émission d’émission Asphalte 0,90–0,98 Étoffe (noire) 0,98 Béton 0,94 Peau humaine 0,98 Ciment 0,96 Mousse 0,75 – 0,80 savon Sable 0,90 Poussière 0,96 charbon Terre 0,92–0,96 Vernis 0,80 – 0,95 0,92–0,96 Vernis (mat) 0,97 Glace 0,96–0,98...

  • Seite 43: Remplacer La Pile

    8. Remplacer la pile Si le symbole “Bat“ apparaît sur l’écran, ceci signifie que la tension de la pile est insuffisante. Les mesures sont seulement considérées fiables quelques heures après la première apparition du symbole. Remplacer la pile le plus vite possible. Pour ce faire, ôter le couvercle du compartiment à...
  • Seite 44 8.1. Indications légales obligatoires sur la réglementation relative à l’élimination des piles et accumulateurs De nombreux appareils sont livrés avec des piles qui par exemple permettent de faire fonctionner des télécommandes. Il se peut également que des piles ou accumulateurs soient intégrés dans les appareils.
  • Seite 45 Nous conseillons de réaliser un nouveau calibrage au bout d’un an. ® © PeakTech 02/2013/pt. PeakTech Prüf- und Messtechnik GmbH Kornkamp 32 - DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16 info@peaktech.de www.peaktech.de...
