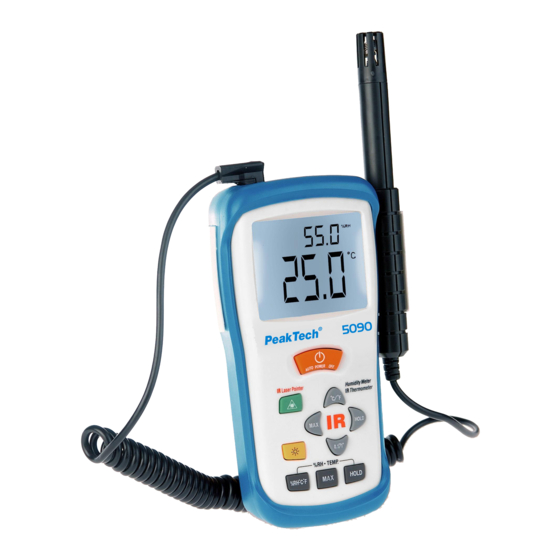

- Seite 1 ® PeakTech 5090 Bedienungsanleitung/ Operation Manual Infrarot-Thermometer / Luftfeuchtigkeitsmesser Infrared-Thermometer / Hygro Meter...
-
Seite 2: Sicherheitshinweise
1. Sicherheitshinweise Dieses Gerät erfüllt EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Verschmutzungsgrad 2. Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten. Schäden, die durch Nichtbeachtung nachfolgender Hinweise entstehen, sind von Ansprüchen jeglicher Art ausgeschlossen. - Seite 3 Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes fernhalten. Keine Temperaturmessungen Mikrowellen-Herden durchführen. Vor Aufnahme des Messbetriebes sollte das Gerät auf die Umgebungstemperatur stabilisiert sein (wichtig beim Transport von kalten in warme Räume und umgekehrt) Ersetzen Sie die Batterie, sobald das Batteriesymbol „BAT“ aufleuchtet.
-
Seite 4: Zwei In Einem Messgerät Für Präzise Und Kontaktlose
2. Allgemeines Das Infrarot-Thermometer erfüllt die Sicherheitsbestimmungen nach ANSI S1.4 und IEC 651 Type 2. Zwei in Einem Messgerät für präzise und kontaktlose Messungen von Temperaturen und relativer Luftfeuchtig-keit. Dual-Display für Temperatur und Luftfeuchtigkeit Eingebauter Laserstrahl für verbesserte kontaktlose Infrarot- Thermometer Auflösung: 0,1% RH, 0,1°... - Seite 5 Spektralempfindlichkeit 6-14 µm Laser Klasse 2 Ausgang: < 1 mW Wellenlänge: 630 ~ 670 nm Abschaltung des Gerätes Automatisch nach ca. 10 Minuten Betriebstemperatur 0° C ... 50° C / 32° F ... 122° F Betriebsluftfeuchtigkeit max. 80% RH Batterie 9 V Batterie Gewicht ca.
- Seite 6 Emissions Einstellungen: 0,95 fest Entfernungsfaktor: D : S = ca. 8 : 1 (D=Entfernung, S=Spot) Relative Luftfeuchtigkeits / Lufttemperatur Spezifikationen Bereich Auslösung Genauigkeit 5,0% RH ~ 95,0% RH 0,1% RH ± 3,5% RH -20,0° C ~ 60,0° C 0,1° C ±...
-
Seite 7: Anschlüsse Und Bedien- Elemente Am Gerät
4. Anschlüsse und Bedien- elemente am Gerät... - Seite 8 1. Laserstrahl 2. IR – Sensor 3. Anzeige für %RH und Temperatur des Sensors 4. Anzeige der IR-Temperatur 5. Taste zum Ein- und Ausschalten des Gerätes 6. ° C/° F – Umschalttaste für IR-Anzeige 7. DATA-HOLD für IR-Anzeige 8. 0,1° /1° Umschalttaste für IR-Anzeige 9.
-
Seite 9: Kontaktlose Ir-Messungen
5. Messbedingungen Zur Messung der Temperatur, IR-Sensor in Richtung des zu messenden Objektes halten. Unterschiede in der Umgebungs- temperatur werden automatisch kompensiert. Bitte beachten ! Bei großen Unterschieden in der Umgebungstemperatur sind u. U. bis zu 30 Minuten zur Kompensierung erforderlich. Zwischen dem Messen von hohen und niedrigen Temperaturen sollte eine Messpause von einigen Minuten liegen. - Seite 10 6.3. ° C/° F – Umschalttaste Mit dieser Funktion können Sie die per Infrarot gemessene Temperatur in ° C oder ° F anzeigen lassen. Gerät mit der Taste ON (5.) einschalten. Mit der ° C/° F-Taste zwischen ° C und ° F umschalten. 6.4.
- Seite 11 2. Taste BACKLIGHT (11.) drücken. Hintergrundbe- leuchtung wird eingeschaltet. 3. Zum Abschalten Hintergrundbeleuchtung Taste BACKLIGHT (11.) erneut drücken. 6.8. Einschalten des Laserstrahls Zum Einschalten des Laserstrahls wie beschrieben verfahren: 1. Gerät mit der Taste "ON" (5.) einschalten. 2. Taste drücken. 3.
- Seite 12 1 In = 2,5 cm 6 In = 15 cm 2 In = 5 cm 12 In = 30 cm 4 In = 10 cm 24 In = 60 cm 6.10. Messbetrieb Halten Sie das Gerät mit dem Infrarot-Sensor in die Richtung des zu messenden Objektes, an dem Sie die Temperatur ermitteln wollen.
- Seite 13 7.1. Messfeld Stellen Sie sicher, dass das zu messende Objekt größer ist, als der Messpunkt des Lasers. Je kleiner die Oberfläche des Zielobjekts ist, desto näher müssen Sie herangehen. Wenn die Genauigkeit bei einer Messung kritisch ist, sollten Sie sicherstellen, dass das Zielobjekt mindestens zweimal so groß...
-
Seite 14: Auswechseln Der Batterie
Warten Sie einige Zeit bis das Klebeband sich der Temperatur der Abgedeckten Oberfläche angepasst hat. Messen Sie jetzt die Temperatur des Klebebandes oder bemalten Oberfläche. 7.4. Emissionswerte Substanz Emissions- Substanz Emissions- faktor faktor Asphalt 0,90 – 0,98 Stoff(schwarz) 0,98 Beton 0,94 Menschliche Haut 0,98... - Seite 15 Achtung ! Verbrauchte Batterien sind Sondermüll und müssen in die dafür vorgesehenen Sammelbehälter gegeben werden. Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen ist. 8.1. Gesetzlich vorgeschriebene Hinweise zur Batteriever- ordnung Im Lieferumfang vieler Geräte befinden sich Batterien, die z. B. zum Betrieb von Fernbedienungen dienen.
- Seite 16 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. PeakTech® 07/2012 VK/pt -15-...
