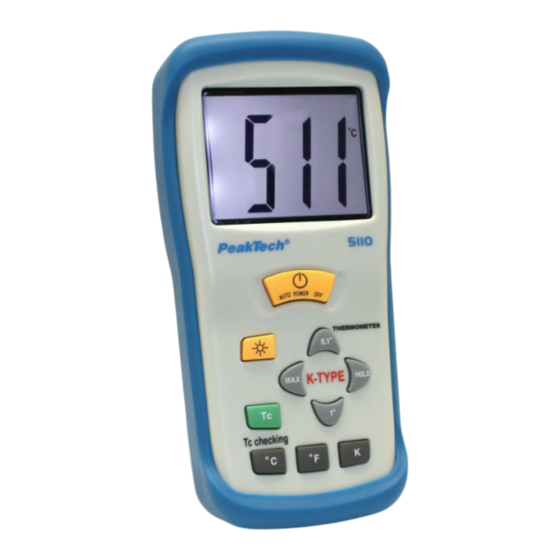

PeakTech 5110 Bedienungsanleitung
Digital-thermometer
Vorschau ausblenden
Andere Handbücher für 5110:
- Bedienungsanleitung (15 Seiten) ,
- Bedienungsanleitung (28 Seiten)
Verwandte Anleitungen für PeakTech 5110
Inhaltszusammenfassung für PeakTech 5110

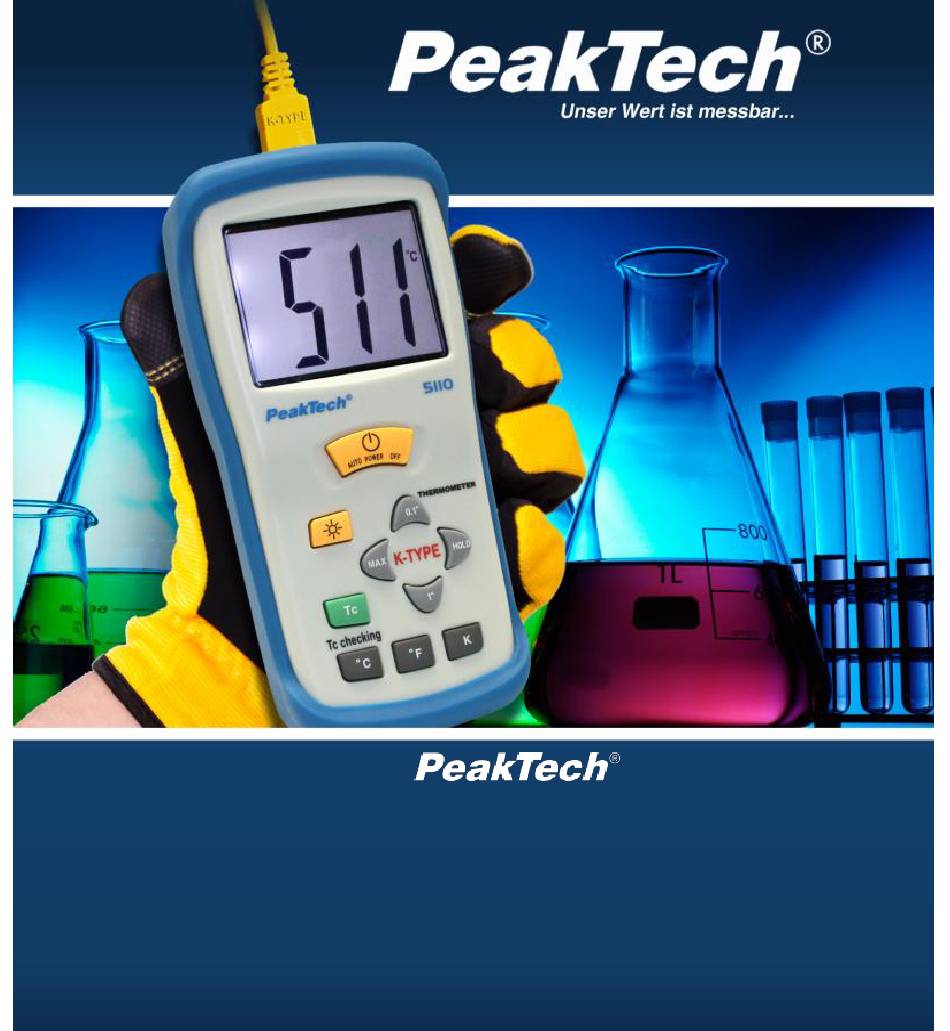

- Seite 1 All manuals and user guides at all-guides.com 5110 / 5115 Digital-Thermometer Bedienungsanleitung / Operation Manual...
- Seite 2 all-gui des.c...
- Seite 3 All manuals and user guides at all-guides.com 1. Sicherheitshinweise Dieses Gerät erfüllt die EU-Bestimmungen 2014/30/EU (elektromagnetische Kompatibilität) entsprechend Festlegung im Nachtrag 2014/32/EU (CE-Zeichen). Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten.
- Seite 4 All manuals and user guides at all-guides.com Starke Erschütterung vermeiden. Gerät nicht in der Nähe starker magnetischer Felder (Motoren, Transformatoren usw.) betreiben. Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes fernhalten. Keine Messungen Schaltungen einem Spannungspotential von > 24V AC oder DC vornehmen Keine Temperaturmessungen Mikrowellen-Herden...
- Seite 5 Temperaturmessungen mit Typ-K Temperatur- fühlern geeignet und verfügen über einen sehr großen Messbereich von – 50°C bis + 1300°C. Messungen lassen sich per Tastendruck zwischen °C und °F umschalten und bei dem Modell PeakTech 5110 auch in Kelvin durchführen. PeakTech 5115 hingegen verfügt...
- Seite 6 Temperatur- wahlweise in °C, °F oder K (nur P 5110) anzeige (umschaltbar mit Drucktaste) Auflösung 0,1°C / 1°C; 0,1°F / 1°F; 1 K (P 5110) 0,1°C / 1°C; 0,1°F / 1°F; (P 5115) Temperatur- 0,1 x angegebene Genauigkeit pro koeffizient °C von 0...18°...
- Seite 7 All manuals and user guides at all-guides.com Überlastschutz 24 V AC oder 60 VDC für alle Eingänge Eingänge genormte Miniaturbuchsen für Thermosonden Betriebstem- 0...+50°C (32°F ... 122°F) bei einer peraturbereich Luftfeuchtigkeit von < 80 % Lagertem- -20...+60°C (-4°F ... 140°F) bei einer peraturbereich Luftfeuchtigkeit von <...
- Seite 8 all-gui des.c...
-
Seite 9: Technische Daten
All manuals and user guides at all-guides.com 3.1. Technische Daten ® PeakTech 5110: Bereich Genauigkeit 2°C -50°C ... 0°C 0,5% v. M. + 1°C 0°C ... 1000°C 0,8% v. M. + 1°C 1000°C ... 1300°C 4°F -58°F ... -
Seite 10: Wahl Der Auflösung
4.1. Wahl der Temperaturanzeige Die Temperaturanzeige erfolgt wahlweise in ° C oder °F. Zur Umschaltung auf die alternative Temperatureinheit, ent- sprechend markierte Taste °C oder °F (P 5110 zusätzlich: K) am Gerät drücken. Beim Wiedereinschalten des Gerätes erfolgt die Temperatur- anzeige automatisch in der vor dem Ausschalten zuletzt gewählten Temperatureinheit. -
Seite 11: Hold Mode
All manuals and user guides at all-guides.com Die maximal gemessene Temperatur wird automatisch gespeichert; beim Messen einer neuen Maximaltemperatur wird der gespeicherte Wert automatisch überschrieben. Zur Unterbrechung der automatischen Aktualisierung des gespeicherten Wertes (neuer Maximalwert soll nicht gespeichert werden). Taste "HOLD" drücken. Zur Rückkehr zur automatischen Aktualisierung bei Messung eines neuen Maximalwertes Taste "HOLD"... -
Seite 12: Vorbereitung Zur Aufnahme Des Messbetriebes
All manuals and user guides at all-guides.com 4.6. TC (Temperatur Kompensator) (nur P 5110) Drücken und halten Sie die Taste "Tc" um den Temperatur- kompensator Kontroll-Mode zu aktivieren. Das Gerät zeigt die Innentemperatur des Gerätes an. 4.7. Vorbereitung zur Aufnahme des Messbetriebes 1. - Seite 13 All manuals and user guides at all-guides.com 2. Plazieren Sie den Thermofühler in einer Umgebung, wo die Temperatur stabil ist oder in der Nähe des zu messenden Objektes. Warten Sie bis sich die Anzeige stabilisiert hat. (P 5115) Drücken Sie die Taste „T1“ oder „T2“ um die Temperatur des am Eingang T1 oder T2 angeschlossenen Temperatur-Fühlers anzuzeigen.
- Seite 14 all-gui des.c...
- Seite 15 All manuals and user guides at all-guides.com Hinweise: Bei Temperaturmessungen mit anderen Typ-K-Fühlern in Flüssigkeiten oder geschlossenen Behältnissen ist zum Erhalt einer genauen Temperaturmessung Temperatursonde möglichst weit einzutauchen bzw. einzuführen (Abb. 7). Beim Messen von Oberflächentemperaturen auf guten Kontakt der Temperatursonde mit der zu messenden Oberfläche achten (Abb.
- Seite 16 All manuals and user guides at all-guides.com 1. Die Schraube Rückwand lösen Batteriefachdeckel entfernen. 2. Verbrauchte Batterie aus dem Batteriefach entnehmen und Batteriekabel von der Batterie abziehen. 3. Batteriekabel an neue Batterie anschließen und Batterie in Batteriefach einsetzen. 4. Rückwand wieder auflegen und mit der Schraube befestigen.
- Seite 17 All manuals and user guides at all-guides.com Bitte entsorgen Sie Altbatterien, wie vom Gesetzgeber vorgeschrieben- Entsorgung Hausmüll laut Batterieverordnung ausdrücklich verboten-, einer kommunalen Sammelstelle oder geben Sie sie im Handel vor Ort kostenlos ab. Von uns erhaltene Batterien können Sie nach Gebrauch bei uns unter der auf der letzten Seite angegeben Adresse unentgeltlich zurückgeben oder ausreichend frankiert per Post an uns zurücksenden.
- Seite 18 All manuals and user guides at all-guides.com Alle Rechte, auch die der Übersetzung, des Nachdruckes und der Vervielfältigung dieser Anleitung oder Teilen daraus, vorbehalten. Reproduktionen jeder Art (Fotokopie, Mikrofilm oder ein anderes Verfahren) nur mit schriftlicher Genehmigung des Herausgebers gestattet. Letzter Stand bei Drucklegung.
- Seite 19 All manuals and user guides at all-guides.com 1. Safety Precautions This product complies with the requirements of the following European Community Directives: 2014/30/EU (Electromagnetic Compatibility) as amended by 2014/32/EU (CE-Marking). To ensure safe operation of the equipment and eliminate the danger of serious injury due to short-circuits (arcing), the following safety precautions must be observed.
- Seite 20 all-gui des.c...
- Seite 21 All manuals and user guides at all-guides.com Keep hot soldering irons or guns away from the equipment. To avoid electrical shock, do not use this instrument when voltages at the measurement surface exceed 24V AC or To avoid damage or burns, do not make temperature measurement in microwaves ovens.
- Seite 22 - 50 °C to 1300 °C. The measured value can be toggled between ° C and °F at the press of a button, and also in Kelvin with the PeakTech 5110 model. The PeakTech 5115, on the other hand, has two input...
- Seite 23 -50° C..1300° C; -58° F..2000° F (P 5115) Resolution 0,1°C / 1° C; 0.1°F / 1° F; 1 K (P 5110) 0,1°C / 1° C; 0.1°F / 1° F (P 5115) Temperature 0.1 times the applicable accuracy specifi- Coefficient cation per °C from 0°C to 18°C and 28°C...
- Seite 24 All manuals and user guides at all-guides.com Input Connector Accepts standard miniature thermocouple connectors (flat blades spaced 7,9 mm, center to center). Operating 0 ... +50°C (32°F ... 122°F) < 80 % Temperature Storage -20°C ... +60°C (-4°F ... 140°F) < 70 % Temperature Battery Standard 9 V battery (NEDA 1604, IEC...
- Seite 25 All manuals and user guides at all-guides.com 3.1. Technische Daten ® PeakTech 5110: Range Accuracy 2°C -50°C ... 0°C 0,5% rdg. + 1°C 0°C ... 1000°C 0,8% rdg. + 1°C 1000°C ... 1300°C 4°F -58°F ... +32°F ...
- Seite 26 all-gui des.c...
- Seite 27 “0.1°/1°” key (P 5115) / (P 5110: 0,1° or 1° key). 4.3. MAX Mode Pressing the Max key to enter the MAX mode. The thermo- meter then records and updates the maximum absolute value and the MAX annunciator appears on the display.
-
Seite 28: Backlight Mode
Pressing the Backlight key to turn on the LCD-backlighting Function. Pressing the Backlight key again to turn off the LCD- backlighting function 4.6. Tc (Temperature Compensator) (only P 5110) Checking Mode. Pressing and hold the "Tc" key to enter the temperature compensator-checking mode. - Seite 29 All manuals and user guides at all-guides.com 4.7. Preparation 1. Ensure battery is in place, if LCD-display shows the battery symbol, the battery should be replaced. 2. Make sure all function keys are set properly. (HOLD) switch is on an "OFF" position, make sure no "DATA- HOLD"...
- Seite 30 All manuals and user guides at all-guides.com 4.9. Adjustment for T1-T2 measurement (only P 5115) The choice of the input connectors with the correspond indicated buttons T1, T2 or T1-T2 at the unit. To measure the differential temperature connect the thermocouples to the inputs and press “T1-T2”.
- Seite 31 All manuals and user guides at all-guides.com 4.10. Battery Replacement Power is supplied by a 9 V “transistor” battery (NEDA 1604, IEC 6F22). The battery sign appears on the LCD when replacement is needed. To replace the battery, remove the screw from the back of the meter and lift off the battery cover.
- Seite 32 all-gui des.c...
- Seite 33 All manuals and user guides at all-guides.com Please dispose of old batteries at a council collection point or return them to a local shop at no cost. The disposal in domestic refuse is strictly forbidden according to the Battery Regulations. You can return used batteries obtained from us at no charge at the address on the last side in this manual or by posting with sufficient stamps.
- Seite 34 We recommend to calibrate the unit again, after 1 year. ® © PeakTech 11/2019/MP/HR/EHR PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 - DE-22926 Ahrensburg / Germany +49 (0) 4102 97398-80 +49 (0) 4102 97398-99 info@peaktech.de...
