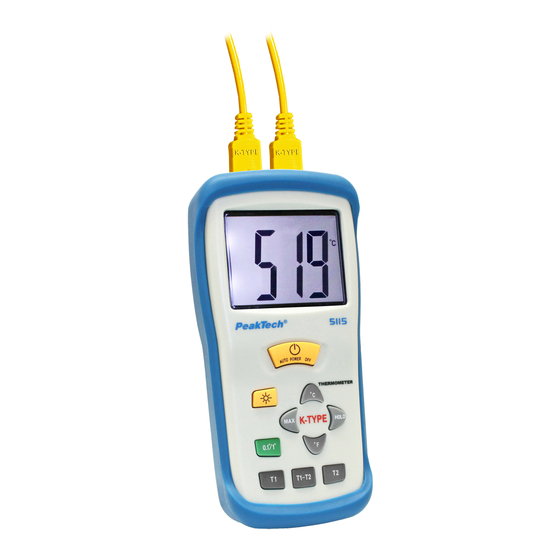

- Seite 1 ® PeakTech 5110/5115 Digital-Thermometer Bedienungsanleitung / Operation Manual 5110 1-Kanal/CH 5115 2-Kanal/CH...
-
Seite 2: Sicherheitshinweise
1. Sicherheitshinweise Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) entsprechend Festlegung Nachtrag 2004/22/EG (CE-Zeichen). Verschmutzungsgrad 2. Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten. Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen ist. - Seite 3 Starke Erschütterung vermeiden. Gerät nicht in der Nähe starker magnetischer Felder (Motoren, Transformatoren usw.) betreiben. Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes fernhalten. Keine Messungen Schaltungen einem Spannungspotential von > 24V AC oder DC vornehmen Keine Temperaturmessungen Mikrowellen-Herden durchführen. Vor Aufnahme des Messbetriebes sollte das Gerät auf die Umgebungstemperatur stabilisiert sein (wichtig beim Transport von kalten in warme Räume und umgekehrt)
- Seite 4 Öffnen des Gerätes und Wartungs- und Reparaturarbeiten dürfen qualifizierten Service-Technikern durchgeführt werden. Gerät nicht mit der Vorderseite auf die Werkbank oder Arbeitsfläche legen, Beschädigung Bedienelemente zu vermeiden. Keine technischen Veränderungen am Gerät vornehmen. -Messgeräte gehören nicht in Kinderhände- 2. Einführung Diese kompakten und handlichen Digital-Thermometer sind geeignet für Temperaturmessungen mit Messsonden vom Typ “K”.
-
Seite 5: Technische Daten
° C, ° F oder K (nur P 5110) anzeige (umschaltbar mit Drucktaste) Auflösung 0,1° C / 1° C; 0,1° F / 1° F; 1 K (P 5110) 0,1° C / 1° C; 0,1° F / 1° F; (P 5115) - Seite 6 Temperatur- 0,1 x angegebene Genauigkeit pro koeffizient ° C von 0...18° C und 28° ...50° C (32° F ... 64° F und 82° F ... 122° F) Überlastschutz 24 V AC oder 60 VDC für alle Eingänge Eingänge genormte Miniaturbuchsen für Thermosonden Betriebstem- 0...+50°...
- Seite 7 3.1. Technische Daten ® PeakTech 5110: Bereich Genauigkeit -50° C ... 0° C ± 2° C 0° C ... 1000° C ± 0,5% v. M. + 1° C 1000° C ... 1300° C ± 0,8% v. M. + 1° C -58°...
-
Seite 8: Bedienung
4.1. Wahl der Temperaturanzeige Die Temperaturanzeige erfolgt wahlweise in ° C oder ° F. Zur Umschaltung auf die alternative Temperatureinheit, ent- sprechend markierte Taste ° C oder ° F (P 5110 zusätzlich: K) am Gerät drücken. Beim Wiedereinschalten des Gerätes erfolgt die Temperatur- anzeige automatisch in der vor dem Ausschalten zuletzt gewählten Temperatureinheit. - Seite 9 Die maximal gemessene Temperatur wird automatisch gespeichert; beim Messen einer neuen Maximaltemperatur wird der gespeicherte Wert automatisch überschrieben. Zur Unterbrechung der automatischen Aktualisierung des gespeicherten Wertes (neuer Maximalwert soll nicht gespeichert werden). Taste "HOLD" drücken. Zur Rückkehr zur automatischen Aktualisierung bei Messung eines neuen Maximalwertes Taste "HOLD"...
- Seite 10 4.6. TC (Temperatur Kompensator) (nur P 5110) Drücken und halten Sie die Taste "Tc" um den Temperatur- kompensator Kontroll-Mode zu aktivieren. Das Gerät zeigt die Innentemperatur des Gerätes an. 4.7. Vorbereitung zur Aufnahme des Messbetriebes 1. Batteriefach öffnen und auf korrekt eingelegte Batterie überprüfen.
- Seite 11 2. Plazieren Sie den Thermofühler in einer Umgebung, wo die Temperatur stabil ist oder in der Nähe des zu messenden Objektes. Warten Sie bis sich die Anzeige stabilisiert hat. (P 5115) Drücken Sie die Taste „T1“ oder „T2“ um die Temperatur des am Eingang T1 oder T2 angeschlossenen Temperatur-Fühlers anzuzeigen.
- Seite 12 Hinweise: Bei Temperaturmessungen mit anderen Typ-K-Fühlern in Flüssigkeiten oder geschlossenen Behältnissen ist zum Erhalt einer genauen Temperaturmessung Temperatursonde möglichst weit einzutauchen bzw. einzuführen (Abb. 7). Beim Messen von Oberflächentemperaturen auf guten Kontakt der Temperatursonde mit der zu messenden Oberfläche achten (Abb. 8). 4.10.
- Seite 13 1. Die Schraube Rückwand lösen Batteriefachdeckel entfernen. 2. Verbrauchte Batterie aus dem Batteriefach entnehmen und Batteriekabel von der Batterie abziehen. 3. Batteriekabel an neue Batterie anschließen und Batterie in Batteriefach einsetzen. 4. Rückwand wieder auflegen und mit der Schraube befestigen. Achtung! Verbrauchte Batterie ordnungsgemäß...
- Seite 14 Bitte entsorgen Sie Altbatterien, wie vom Gesetzgeber vorgeschrieben- Entsorgung Hausmüll laut Batterieverordnung ausdrücklich verboten-, einer kommunalen Sammelstelle oder geben Sie sie im Handel vor Ort kostenlos ab. Von uns erhaltene Batterien können Sie nach Gebrauch bei uns unter der auf der letzten Seite angegeben Adresse unentgeltlich zurückgeben oder ausreichend frankiert per Post an uns zurücksenden.
- Seite 15 Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech 05/2013/Ho/Ba -14-...
