Betriebs- und Montageanleitung
Warmwasser-Wärmepumpe Nuos III

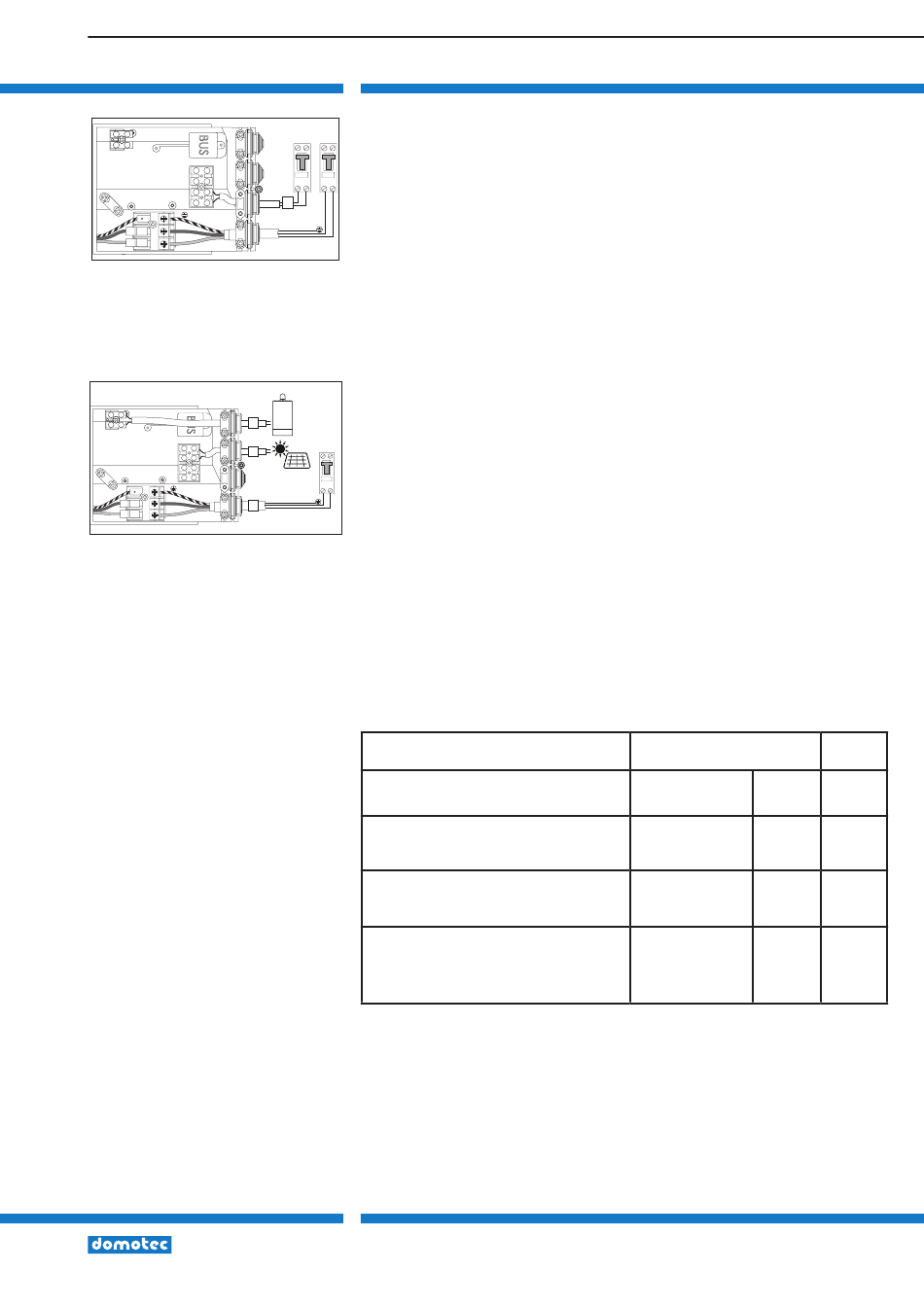

4.4.2. STROMANSCHLUSS BEI VERSORGUNG UND HC-HP SIGNAL

EDF
(24H/24H)
Bietet die gleichen Kostenvorteile wie der Doppeltarif, gestattet jedoch eine schnelle
Aufheizung durch den BOOST-Modus, der die Elektroheizeinsätze auch während des
2 A 16 A
N N
Hochtarifs aktiviert.
B
1) Schliessen Sie ein 2-adriges Kabel an die entsprechenden Signalkontakte am Zähler an.
2) Das zweipolige Kabel (B) an den eigens dazu vorgesehenen Kontakt EDF "SIG1"
anschliessen, der sich im Anschlussbereich rechts am Geräts befindet (Gummi zum
Durchführen der Kabel Löcher bohren).
ACHTUNG: Am EDF Signal liegt eine Spannung von 230V an.
3) Die HC-HP Funktion aktivieren Parameter P11 ddes Installationsmenüs.
4.4.3. NEBENANSCHLÜSSE
Falls eine Solarstromanlage anzuschliessen ist oder ein SG (Smart Grid) Signal zur
Verfügung steht, besteht die Möglichkeit, ein zweipoliges Kabel vom Wechselrichter
oder das SG Signalkabel (das eine oder das andere) zum Elektroanschlussbereich , der
rechtsseitig am Produkt angebracht ist, zu leiten und an diese anzuschliessen (das
16 A
Kabel an der Kabeldurchführung befestigen). Das Kabel (C) an den Verbinder "SIG2"
anschliessen und die Funktion PV (P11) oder SG (P13) über das Installationsmenü.
N
Achtung: Signal 230 V.
Nur bei den Modellen SYS kann, sofern ein zusätzlicher Wärmeerzeuger (z.B. ein Heiz-
kessel) vorhanden ist und der integrierte Elektroheizeinsatz ersetzt werden soll, ein
zweipoliges Kabel (D) vom Wärmeerzeuger (sofern vorhanden) zum rechtsseitig des
Produkts angebrachten Elektroanschlussbereich geleitet und angeschlossen werden (das
Kabel an der Kabeldurchführung befestigen).
Das genannte Kabel an den Verbinder «AUX» anschliessen und den Parameter P14 auf
1 über das Installationsmenü.
Bei Anschluss des Modells SYS an den Heizkessel/Ofen wird empfohlen, den oberen
Fühlerhalter S3 zu verwenden.
Beim Anschluss des Modells SYS an die Solaranlage (unterer Wärmetauscher) kann
entweder nur der untere Fühlerhalter (S2) oder beide (S2) und (S3) verwendet werden.
Fester Elektroanschluss
(Kabel im Lieferumfang des Gerätes)
HC-HP Verbindung
(Kabel nicht im Lieferumfang des Gerätes)
AUX/PV/SG Signal
(Kabel nicht im Lieferumfang des Gerätes)
BUS* Signal
(Kabel nicht im Lieferumfang des Gerätes)
* WICHTIG: Für den BUS-Anschluss zur Vermeidung von Interferenzen ein geschirmtes
Kabel oder ein Telefonkabel verwenden.
BA–21
KABEL
3G ø min.
H05VV-F
1.5 mm²
2G ø min.
H05VV-F
1 mm²
2G ø min.
H05VV-F
1 mm²
max. 50 m- 2G
ø min. 1 mm²
Telefon 062 787 87 87, Fax 0800 805 815
SCHUTZ
16A
