BEDIENELEMENTE UND FUNKTIONEN

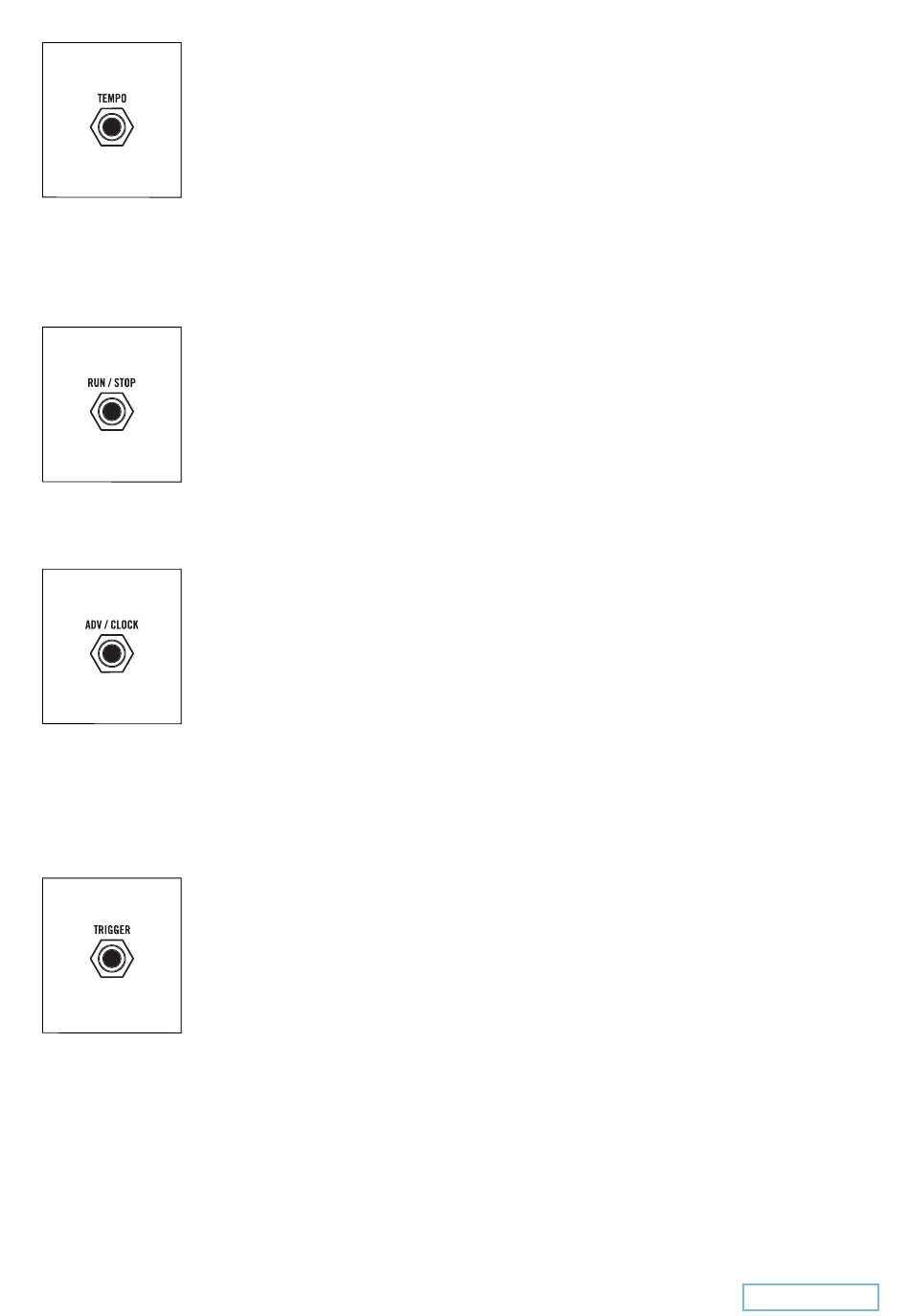

TEMPO (CLOCK VCO STEUERSPANNUNGS-EINGANG)
Über diesen Eingang lässt sich die Frequenz der internen Sequencer-Clock
steuern. Die Skalierung dieses VCO beträgt ebenfalls 1V/Oktave. Mit einem hier
gepatchten Signal lässt sich die Clock-Geschwindigkeit bis in den Audiobereich
hoch regeln.
EINGANGSSIGNAL
–5V bis +5V Steuerspannung
BITTE BEACHTE: Ein Signal an diesem Eingang wird zum Einstellwert des
Reglers TEMPO hinzu addiert.
RUN /STOP (GATE EINGANG)
Dieser Eingang ermöglicht das extern gesteuerte Starten und Stoppen des DFAM
Sequencers. Sobald an diesem Eingang ein +5V Signal anliegt, startet der Se-
quencer mit dem aktuellen Step und läuft so lange, wie diese Spannung anliegt.
Fällt die Spannung am RUN/STOP Eingang auf 0V, stoppt der Sequencer an der
gerade erreichten Step-Position.
EINGANGSSIGNAL
0V bis +5V Gate-Signal (bis zu +10V maximal möglich)
ADV CLOCK (SEQUENCER STEP ADVANCE / CLOCK EINGANG)
Dieser Eingang ermöglicht die Synchronisation des DFAM-Sequencers zu einer
externen Clock-Quelle – etwa einem weiteren DFAM oder einem Mother-32
Synthesizer. Erhält der Eingang die aufsteigende Flanke eines Clock-Signals,
wird der Sequencer um einen Schritt weiter geschaltet. Der TEMPO Regler ist
während der Verwendung eines externen Clock-Signals ohne Funktion.
EINGANGSSIGNAL
0V bis +5V Gate-Signal (bis zu +10V maximal möglich)
BITTE BEACHTE: Ein langsam ansteigendes Signal wird von diesem Eingang
nicht als Clock erkannt.
TRIGGER (TRIGGER AUSGANG)
An diesem Ausgang steht das Clock-Signal des internen Sequencers zur Verfü-
gung. Es lässt sich als Clock oder Trigger für andere Instrumente oder Sequencer
nutzen. Jeder Sequencer-Step gibt ein +5V Trigger-Signal an DFAMs Hüllkur-
ven-Generatoren sowie an dieser Buchse aus.
AUSGANGSSIGNAL
0V bis +5V Puls (etwa 1ms Pulsbreite)
Moog DFAM
30
