• PATCHBAY
TRIGGER (TRIGGER EINGANG)
Ein Signal an diesem Eingang triggert alle drei DFAM Hüllkurvengeneratoren
mit der Velocity des aktuellen Sequencer-Steps. Der Sequencer wird dabei nicht
weiter geschaltet. Diese Buchse bietet sich an, um DFAMs Sequencer mit einem
externen Sequencer (oder Clock-Quelle) zu verbinden.
EINGANGSSIGNAL
0 bis +5V Puls oder Gate-Signal (max. +10V)
BITTE BEACHTE: Der TRIGGER Eingang ist zum Clock-Signal des Sequencers normalisiert und wird
weiter an DFAMs Hüllkurven-Generatoren und den TRIGGER Ausgang geleitet.
ZUM INHALT
BEDIENELEMENTE UND FUNKTIONEN

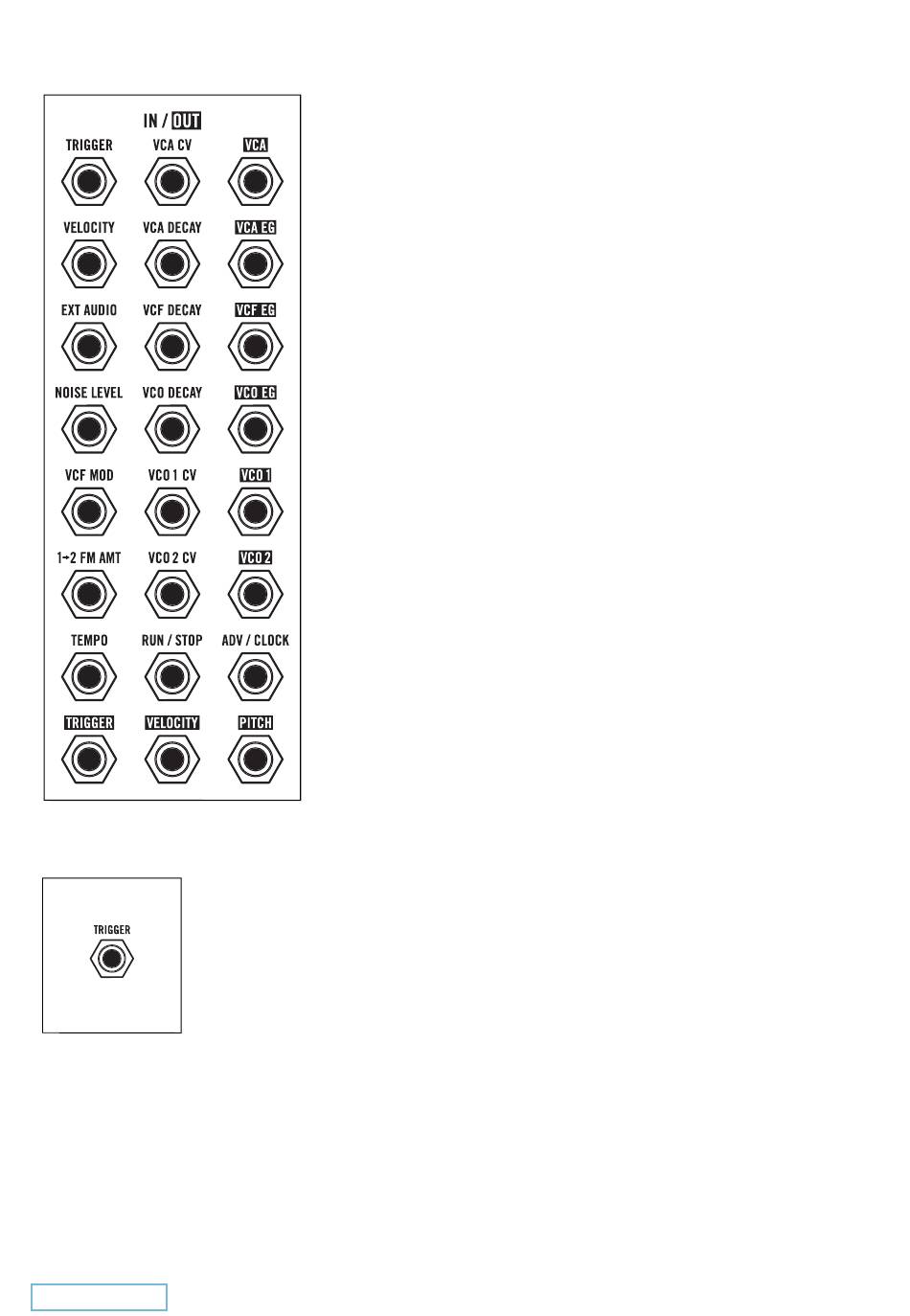

PATCHBAY
DFAMs Patchbay ist mit 24 Mini-Klinkenbuchsen ausgestattet. Mit-
tels Patch-Kabel kannst Du zusätzliche Signalwege zwischen den
einzelnen Funktionsgruppen schaffen. Steckst Du ein Patch-Kabel
in eine Buchse, wird der intern vorgegebene Signalweg unter-
brochen und das Signal folgt dem, mittels Patch-Kabel erzeugten
Verlauf. Man nennt diese Bauform „normalisiert".
DFAMs Patchbay benötigt Patch-Kabel mit Standard-Miniklin-
kenbuchsen (3,5 mm). Fünf Patch-Kabel sind im Lieferumfang
enthalten. Weitere Patch-Kabel in verschiedenen Längen sind
bei deinem Moog-Händler erhältlich. Bitte verwende ausschließ-
lich qualitativ hochwertige Patch-Kabel. Nur sie garantieren eine
problemlose Funktion. Moogs Patch-Kabel entsprechen höchsten
Ansprüchen.
WICHTIG: Es ist möglich, ein Ausgangssignal mittels „Mult" oder
Y-Kabel zu splitten und an mehrere Eingänge zu verteilen. Umge-
kehrt solltest du niemals mehr als ein Ausgangssignal mit einem
Eingang verbinden, um Überspannungen zu vermeiden!
Die Eingangsbuchsen der Patchbay sind mit weisser Schrift auf
schwarzem Grund beschriftet. Ausgangsbuchsen sind dagegen
invertiert beschriftet.
VERFÜGBARE EINGÄNGE
TRIGGER, VCA CV, VELOCITY, VCA DECAY, EXT AUDIO,
VCF DECAY, NOISE LEVEL, VCO DECAY, VCF MOD, VCO 1 CV,
1–>2 FM AMT, VCO 2 CV, TEMPO, RUN / STOP, ADV / CLOCK.
VERFÜGBARE AUSGÄNGE
VCA, VCA EG, VCF EG. VCO EG, VCO 1, VCO 2, TRIGGER,
VELOCITY, PITCH.
