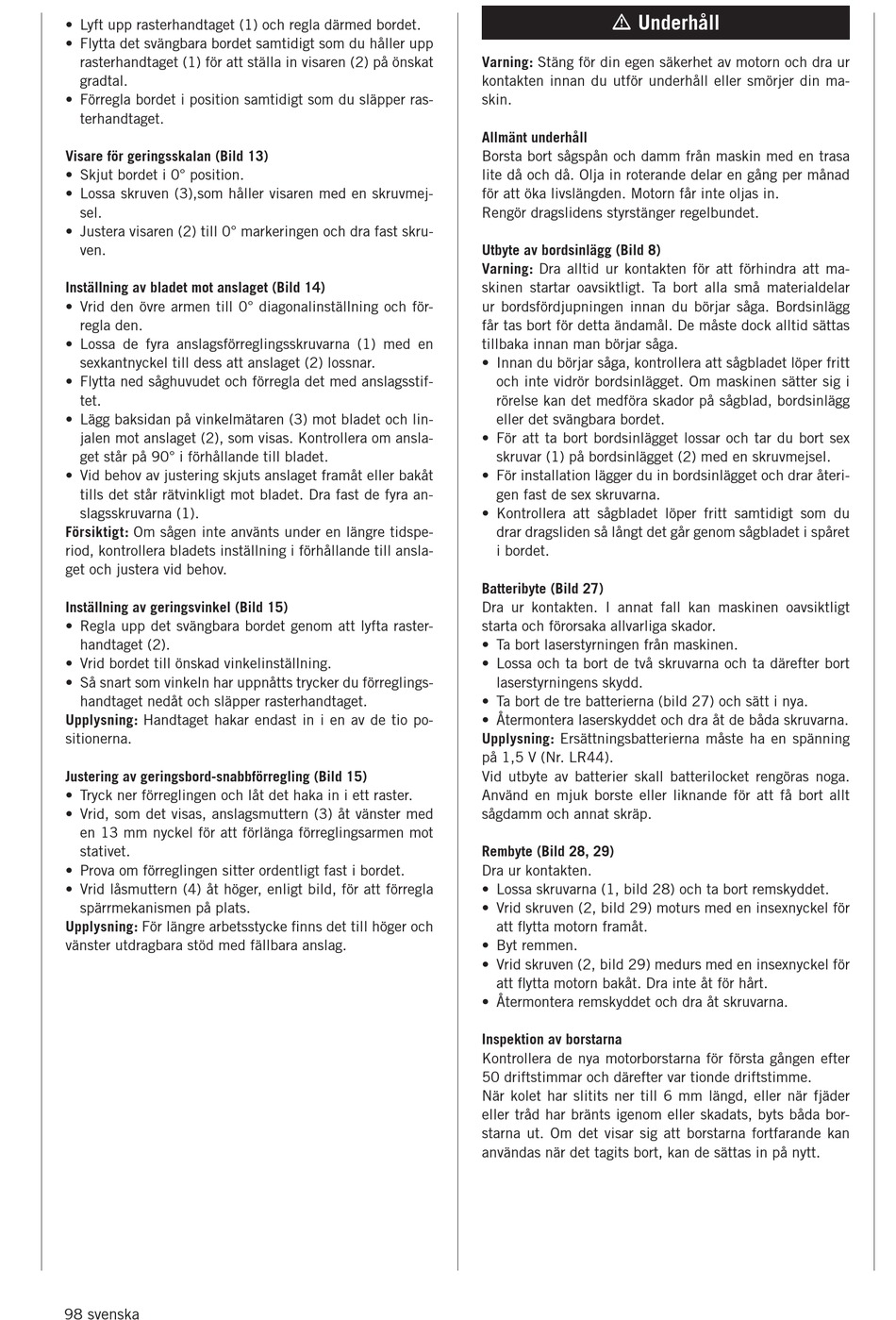

• Lyft upp rasterhandtaget (1) och regla därmed bordet.
• Flytta det svängbara bordet samtidigt som du håller upp
rasterhandtaget (1) för att ställa in visaren (2) på önskat
gradtal.
• Förregla bordet i position samtidigt som du släpper ras-
terhandtaget.
Visare för geringsskalan (Bild 13)
• Skjut bordet i 0° position.
• Lossa skruven (3),som håller visaren med en skruvmej-
sel.
• Justera visaren (2) till 0° markeringen och dra fast skru-
ven.
Inställning av bladet mot anslaget (Bild 14)
• Vrid den övre armen till 0° diagonalinställning och för-
regla den.
• Lossa de fyra anslagsförreglingsskruvarna (1) med en
sexkantnyckel till dess att anslaget (2) lossnar.
• Flytta ned såghuvudet och förregla det med anslagsstif-
tet.
• Lägg baksidan på vinkelmätaren (3) mot bladet och lin-
jalen mot anslaget (2), som visas. Kontrollera om ansla-
get står på 90° i förhållande till bladet.
• Vid behov av justering skjuts anslaget framåt eller bakåt
tills det står rätvinkligt mot bladet. Dra fast de fyra an-
slagsskruvarna (1).
Försiktigt: Om sågen inte använts under en längre tidspe-
riod, kontrollera bladets inställning i förhållande till ansla-
get och justera vid behov.
Inställning av geringsvinkel (Bild 15)
• Regla upp det svängbara bordet genom att lyfta raster-
handtaget (2).
• Vrid bordet till önskad vinkelinställning.
• Så snart som vinkeln har uppnåtts trycker du förreglings-
handtaget nedåt och släpper rasterhandtaget.
Upplysning: Handtaget hakar endast in i en av de tio po-
sitionerna.
Justering av geringsbord-snabbförregling (Bild 15)
• Tryck ner förreglingen och låt det haka in i ett raster.
• Vrid, som det visas, anslagsmuttern (3) åt vänster med
en 13 mm nyckel för att förlänga förreglingsarmen mot
stativet.
• Prova om förreglingen sitter ordentligt fast i bordet.
• Vrid låsmuttern (4) åt höger, enligt bild, för att förregla
spärrmekanismen på plats.
Upplysning: För längre arbetsstycke finns det till höger och
vänster utdragbara stöd med fällbara anslag.
98 svenska
m Underhåll
Varning: Stäng för din egen säkerhet av motorn och dra ur
kontakten innan du utför underhåll eller smörjer din ma-
skin.
Allmänt underhåll
Borsta bort sågspån och damm från maskin med en trasa
lite då och då. Olja in roterande delar en gång per månad
för att öka livslängden. Motorn får inte oljas in.
Rengör dragslidens styrstänger regelbundet.
Utbyte av bordsinlägg (Bild 8)
Varning: Dra alltid ur kontakten för att förhindra att ma-
skinen startar oavsiktligt. Ta bort alla små materialdelar
ur bordsfördjupningen innan du börjar såga. Bordsinlägg
får tas bort för detta ändamål. De måste dock alltid sättas
tillbaka innan man börjar såga.
• Innan du börjar såga, kontrollera att sågbladet löper fritt
och inte vidrör bordsinlägget. Om maskinen sätter sig i
rörelse kan det medföra skador på sågblad, bordsinlägg
eller det svängbara bordet.
• För att ta bort bordsinlägget lossar och tar du bort sex
skruvar (1) på bordsinlägget (2) med en skruvmejsel.
• För installation lägger du in bordsinlägget och drar återi-
gen fast de sex skruvarna.
• Kontrollera att sågbladet löper fritt samtidigt som du
drar dragsliden så långt det går genom sågbladet i spåret
i bordet.
Batteribyte (Bild 27)
Dra ur kontakten. I annat fall kan maskinen oavsiktligt
starta och förorsaka allvarliga skador.
• Ta bort laserstyrningen från maskinen.
• Lossa och ta bort de två skruvarna och ta därefter bort
laserstyrningens skydd.
• Ta bort de tre batterierna (bild 27) och sätt i nya.
• Återmontera laserskyddet och dra åt de båda skruvarna.
Upplysning: Ersättningsbatterierna måste ha en spänning
på 1,5 V (Nr. LR44).
Vid utbyte av batterier skall batterilocket rengöras noga.
Använd en mjuk borste eller liknande för att få bort allt
sågdamm och annat skräp.
Rembyte (Bild 28, 29)
Dra ur kontakten.
• Lossa skruvarna (1, bild 28) och ta bort remskyddet.
• Vrid skruven (2, bild 29) moturs med en insexnyckel för
att flytta motorn framåt.
• Byt remmen.
• Vrid skruven (2, bild 29) medurs med en insexnyckel för
att flytta motorn bakåt. Dra inte åt för hårt.
• Återmontera remskyddet och dra åt skruvarna.
Inspektion av borstarna
Kontrollera de nya motorborstarna för första gången efter
50 driftstimmar och därefter var tionde driftstimme.
När kolet har slitits ner till 6 mm längd, eller när fjäder
eller tråd har bränts igenom eller skadats, byts båda bor-
starna ut. Om det visar sig att borstarna fortfarande kan
användas när det tagits bort, kan de sättas in på nytt.
