Deckenleistenschnitt, (Fig. 20, 21)
• Deckenzierleisten können mit dieser Kapp- und Geh-
rungssäge nur flach auf dem Tisch anliegend geschnit-
ten werden.
• Diese Kapp- und Gehrungssäge besitzt besondere Geh-
rungsanschläge bei 31,6° links und rechts und einen
Winkelanschlag bei 33,9° für spezielle Deckenzierleiste,
d.h. zwischen der Leistenrückseite und der Decke, an
der die obere glatte Fläche anliegt, besteht ein Winkel
von 52°; zwischen der Leistenrückseite und der Wand,
an der die untere glatte Fläche anliegt, besteht ein Win-
kel von 38°. Beziehen Sie sich für diesen Deckenzier-
leistenschnitt auf folgende Tabelle.
Hinweis: Diese Spezialanschläge können mit 45° Decken-
zierleisten nicht benutzt werden.
• Da die meisten Zimmer nicht über exakte 90°-Winkel
verfügen, ist eine Feineinstellung notwendig. Nehmen
Sie immer einen Testschnitt vor, um zu sichern, daß der
Winkel korrekt ist.

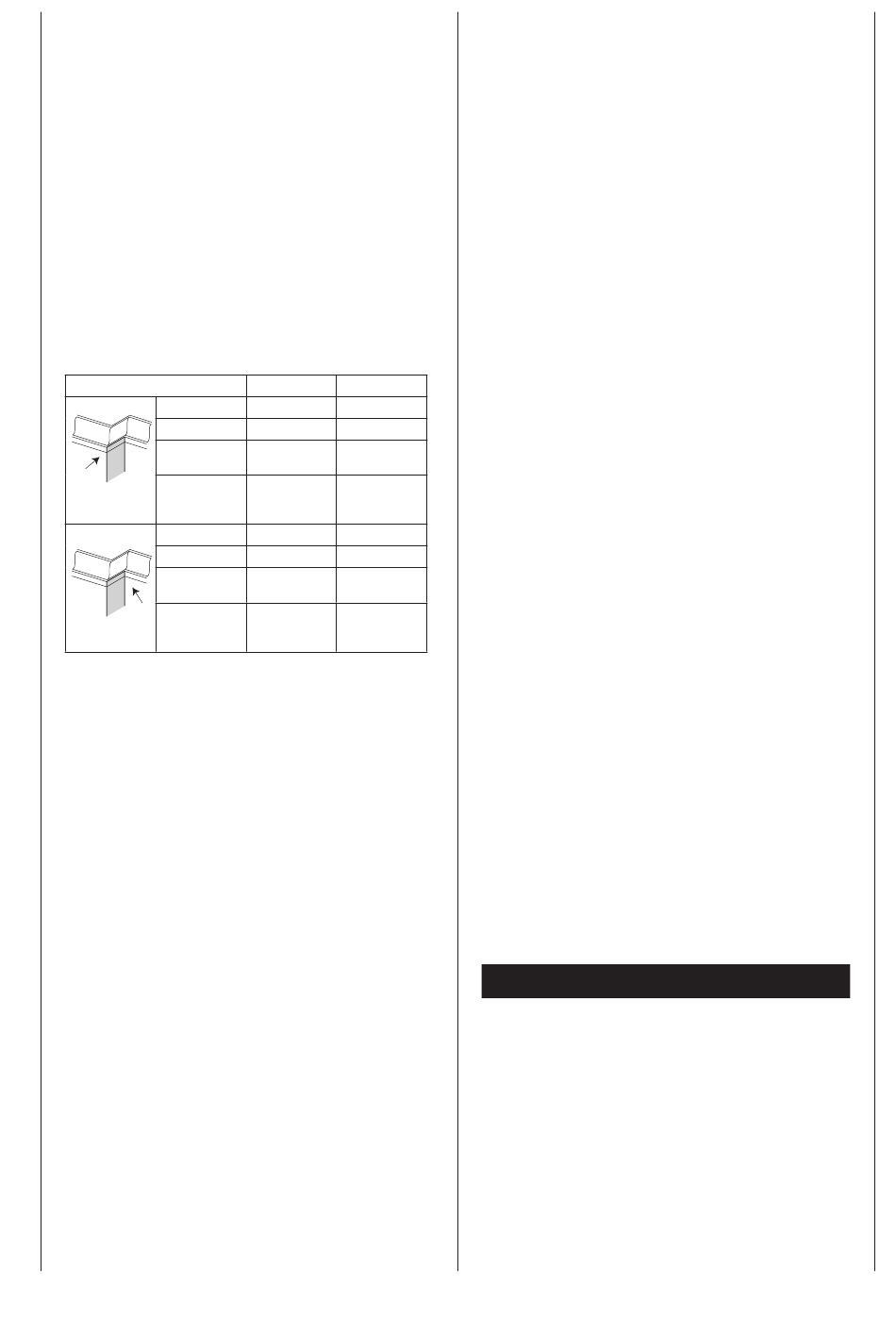

Einstellungen
Inneneck Gehrungswinkel
Neigungswinkel
Leistenposition
Fertigseite
Außeneck Gehrungswinkel
Neigungswinkel
Leistenposition
Fertigseite
Zugschnitte (Fig. 22)
Warnung:
• Ziehen Sie während des Sägens nie den Sägekopf und
das laufende Sägeblatt zu sich her. Das Blatt könnte zur
Oberseite des Werkstücks aufsteigen und einen Rück-
schlag des Sägekopfes mit Blatt verursachen.
• Fahren Sie das laufende Blatt nie nach unten, bevor Sie
den Sägekopf zur Vorderseite der Säge gezogen haben.
• Lösen Sie den Schlittensperrgriff (1), damit sich der Sä-
gekopf frei bewegen kann.
• Setzen Sie den gewünschten Neigungswinkel und/oder
Gehrungswinkel und arretieren Sie sie.
• Bei Neigungsschnitten setzen Sie sowohl den linken als
auch den rechten Schiebeanschlag (2) in Arbeitsstel-
lung.
• Verwenden Sie eine Schraubzwinge, um das Werkstück
zu sichern.
• Fassen Sie den Sägegriff (3) und ziehen Sie den Schlit-
ten (4) vorwärts, bis sich die Mitte des Sägeblatts über
der Vorderseite des Werkstücks (5) befindet.
• Ziehen Sie den Auslöser (6), um die Säge einzuschal-
ten.
• Wenn die Säge ihre volle Geschwindigkeit erreicht hat,
drücken Sie den Handgriff langsam nach unten durch
die Oberkante des Werkstücks.
• Bewegen Sie den Handgriff langsam gegen den Anschlag
und führen Sie den Schnitt zu Ende.
• Betätigen Sie den Auslöser und lassen Sie das Blatt aus-
laufen, bevor Sie den Sägekopf nach oben bewegen.
Einstellen der Schnitttiefe (Fig. 23)
Für gerade und flache Wiederholungsschnitte kann die
Schnitttiefe voreingestellt werden.
8 deutsch
Linke Seite Rechte Seite
30° von rechts 30° von links
33,9° 33,9°
Oberseite an Unterseite an
Anlagefläche Anlagefläche
Schnitt links Schnitt links
von Markierung von Markierung
vornehmen vornehmen
30° von links 30° von links
33,9° 33,9°
Unterseite an Oberseite an
Anlagefläche Anlagefläche
Schnitt rechts Schnitt rechts
von Markierung von Markierung
vornehmen vornehmen
• Bewegen Sie den Sägekopf nach unten, bis die Säge-
blattzähne die gewünschte Schnitttiefe erreichen.
• Während Sie den oberen Arm in Position halten, drehen
Sie den Stoppknopf (1), bis er die Stoppplatte (2) er-
reicht.
• Überprüfen Sie die Blatttiefe und bewegen Sie dazu den
Sägekopf von vorn nach hinten durch den vollen Bereich
eines typischen Schnittes entlang dem Steuerarm.
Die Wellen-Laserführung
Ihre Maschine ist mit unserer neuesten Entwicklung aus-
gestattet, der Laserführung, eine batteriebetriebene Vor-
richtung, die Laserstrahlen der Klasse IIIa verwendet. Die
Laserstrahlen ermöglichen es Ihnen, die Strecke des Geh-
rungsschnittes auf dem Werkstück vorauszusehen, bevor
Sie mit dem Sägen beginnen.
Gefahr: Der Laser ist aktiviert, wenn sich das Blatt dreht.
Schauen Sie nicht in den Strahl, auch nicht mit optischen
Instrumenten. Entfernen Sie nicht das Warnschild, das
sich am Sägeblattschutz befindet. Vermeiden Sie direkten
Augenkontakt mit der Lichtquelle.
Beachten Sie: Die rote Laserlinie erscheint als gepunktete
Linie, wenn der Motor aktiviert ist und sich das Sägeblatt
in der höchsten Stellung befindet. Diese gebrochene Li-
nie erlaubt es Ihnen, die Markierung auf Ihrem Werkstück
mit der Schnittlinie des Sägeblatts in Übereinstimmung
zu bringen. So wie Sie das Sägeblatt nach unten bringen,
hebt sich der Schutz. Die gebrochene Linie verändert sich
in eine durchgehende Laserlinie.
Laserwarnschild: Maximum-Leistung <1 mW Diodenlaser:
630 – 670 nm. Erfüllt die Norm EN60825-1.
Laserbedienung
Sägeblatteinheit in der höchsten Stellung:
• Legen Sie Ihr Werkstück auf die Gehrungssäge.
• Schalten Sie die Säge ein, um den Laserstrahl zu akti-
vieren.
• Vergewissern Sie sich, dass der Laserstrahl mit der Mar-
kierung auf Ihrem Werkstück übereinstimmt. (Warnung:
Fahren Sie das Sägeblatt während des Einstellens nicht
herunter.
• Wenn die Markierung auf dem Werkstück nicht mit dem
Laserstrahl übereinstimmt, schalten Sie die Maschine
aus, warten Sie den Stillstand des Blattes ab und ver-
schieben Sie das Werkstück.
• Schalten Sie die Säge ein und überprüfen Sie die Li-
nie.
• Sobald die Übereinstimmung erreicht ist, sichern Sie
das Werkstück mit einer Schraubzwinge und führen Sie
den Schnitt aus.
Sägeblattwechsel (Fig. 24, 25, 26)
Warnung: Um ein unbeabsichtigtes Anlaufen der Sä-
ge zu verhindern, schalten Sie den Schalter immer aus
und ziehen Sie den Netzstecker, bevor Sie das Sägeblatt
wechseln. Verwenden Sie korrekt geschliffene Sägeblätter.
Beachten Sie die Maximumgeschwindigkeit und die auf
dem Sägeblatt gekennzeichnete Zahntype. Führen Sie den
Sägeblattaustausch und –einstellung korrekt aus. Verwen-
den Sie nur Sägeblätter, die in dieser Bedienungsanleitung
empfohlen werden.
Ausbau des Sägeblattes
Ziehen Sie den Netzstecker, bevor Sie das Sägeblatt wechseln
oder installieren.
• Heben Sie die Gehrungssäge in die aufrechte Stellung.
