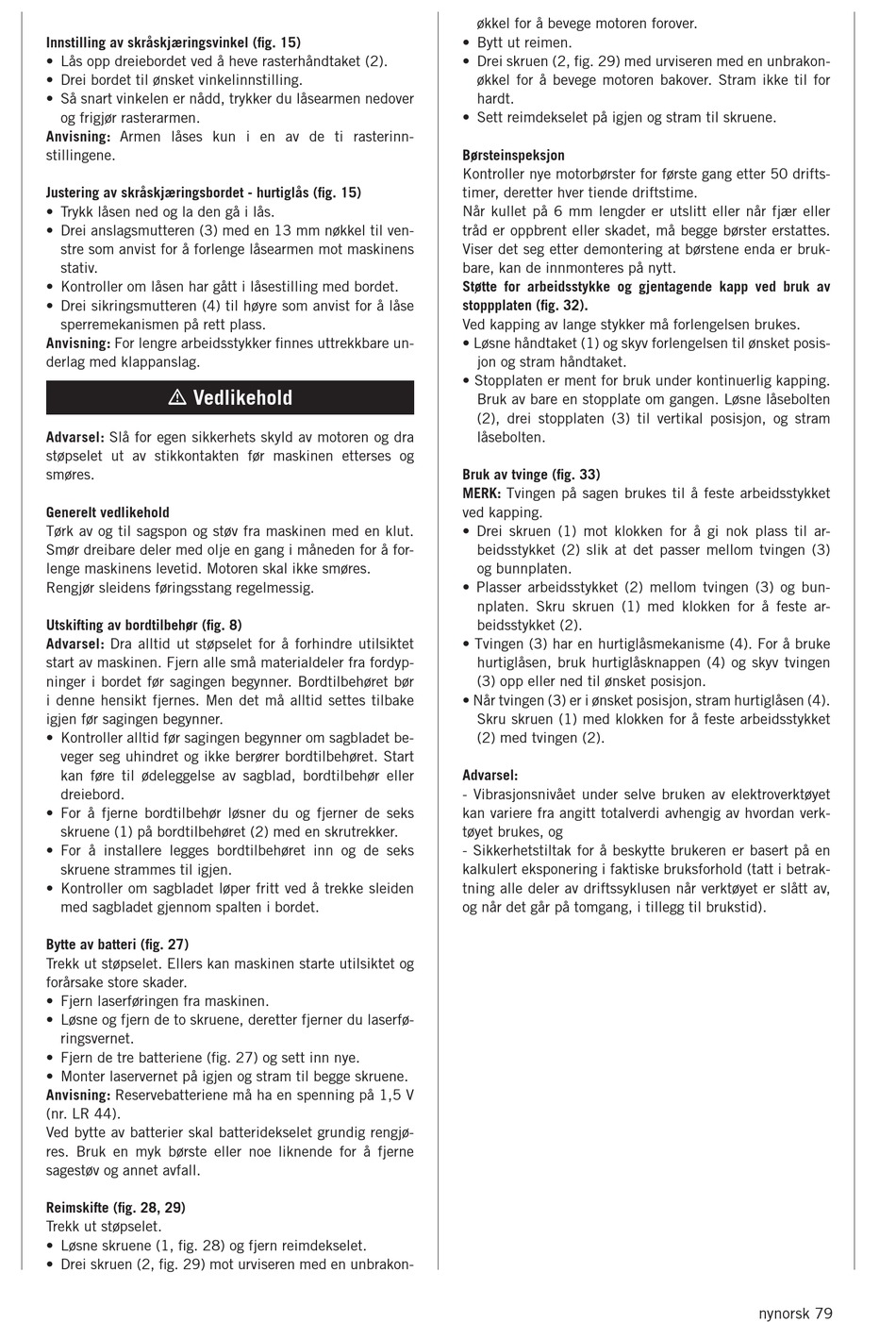

Innstilling av skråskjæringsvinkel (fig. 15)
• Lås opp dreiebordet ved å heve rasterhåndtaket (2).
• Drei bordet til ønsket vinkelinnstilling.
• Så snart vinkelen er nådd, trykker du låsearmen nedover
og frigjør rasterarmen.
Anvisning: Armen låses kun i en av de ti rasterinn-
stillingene.
Justering av skråskjæringsbordet - hurtiglås (fig. 15)
• Trykk låsen ned og la den gå i lås.
• Drei anslagsmutteren (3) med en 13 mm nøkkel til ven-
stre som anvist for å forlenge låsearmen mot maskinens
stativ.
• Kontroller om låsen har gått i låsestilling med bordet.
• Drei sikringsmutteren (4) til høyre som anvist for å låse
sperremekanismen på rett plass.
Anvisning: For lengre arbeidsstykker finnes uttrekkbare un-
derlag med klappanslag.
m Vedlikehold
Advarsel: Slå for egen sikkerhets skyld av motoren og dra
støpselet ut av stikkontakten før maskinen etterses og
smøres.
Generelt vedlikehold
Tørk av og til sagspon og støv fra maskinen med en klut.
Smør dreibare deler med olje en gang i måneden for å for-
lenge maskinens levetid. Motoren skal ikke smøres.
Rengjør sleidens føringsstang regelmessig.
Utskifting av bordtilbehør (fig. 8)
Advarsel: Dra alltid ut støpselet for å forhindre utilsiktet
start av maskinen. Fjern alle små materialdeler fra fordyp-
ninger i bordet før sagingen begynner. Bordtilbehøret bør
i denne hensikt fjernes. Men det må alltid settes tilbake
igjen før sagingen begynner.
• Kontroller alltid før sagingen begynner om sagbladet be-
veger seg uhindret og ikke berører bordtilbehøret. Start
kan føre til ødeleggelse av sagblad, bordtilbehør eller
dreiebord.
• For å fjerne bordtilbehør løsner du og fjerner de seks
skruene (1) på bordtilbehøret (2) med en skrutrekker.
• For å installere legges bordtilbehøret inn og de seks
skruene strammes til igjen.
• Kontroller om sagbladet løper fritt ved å trekke sleiden
med sagbladet gjennom spalten i bordet.
Bytte av batteri (fig. 27)
Trekk ut støpselet. Ellers kan maskinen starte utilsiktet og
forårsake store skader.
• Fjern laserføringen fra maskinen.
• Løsne og fjern de to skruene, deretter fjerner du laserfø-
ringsvernet.
• Fjern de tre batteriene (fig. 27) og sett inn nye.
• Monter laservernet på igjen og stram til begge skruene.
Anvisning: Reservebatteriene må ha en spenning på 1,5 V
(nr. LR 44).
Ved bytte av batterier skal batteridekselet grundig rengjø-
res. Bruk en myk børste eller noe liknende for å fjerne
sagestøv og annet avfall.
Reimskifte (fig. 28, 29)
Trekk ut støpselet.
• Løsne skruene (1, fig. 28) og fjern reimdekselet.
• Drei skruen (2, fig. 29) mot urviseren med en unbrakon-
økkel for å bevege motoren forover.
• Bytt ut reimen.
• Drei skruen (2, fig. 29) med urviseren med en unbrakon-
økkel for å bevege motoren bakover. Stram ikke til for
hardt.
• Sett reimdekselet på igjen og stram til skruene.
Børsteinspeksjon
Kontroller nye motorbørster for første gang etter 50 drifts-
timer, deretter hver tiende driftstime.
Når kullet på 6 mm lengder er utslitt eller når fjær eller
tråd er oppbrent eller skadet, må begge børster erstattes.
Viser det seg etter demontering at børstene enda er bruk-
bare, kan de innmonteres på nytt.
Støtte for arbeidsstykke og gjentagende kapp ved bruk av
stoppplaten (fig. 32).
Ved kapping av lange stykker må forlengelsen brukes.
• Løsne håndtaket (1) og skyv forlengelsen til ønsket posis-
jon og stram håndtaket.
• Stopplaten er ment for bruk under kontinuerlig kapping.
Bruk av bare en stopplate om gangen. Løsne låsebolten
(2), drei stopplaten (3) til vertikal posisjon, og stram
låsebolten.
Bruk av tvinge (fig. 33)
MERK: Tvingen på sagen brukes til å feste arbeidsstykket
ved kapping.
• Drei skruen (1) mot klokken for å gi nok plass til ar-
beidsstykket (2) slik at det passer mellom tvingen (3)
og bunnplaten.
• Plasser arbeidsstykket (2) mellom tvingen (3) og bun-
nplaten. Skru skruen (1) med klokken for å feste ar-
beidsstykket (2).
• Tvingen (3) har en hurtiglåsmekanisme (4). For å bruke
hurtiglåsen, bruk hurtiglåsknappen (4) og skyv tvingen
(3) opp eller ned til ønsket posisjon.
• Når tvingen (3) er i ønsket posisjon, stram hurtiglåsen (4).
Skru skruen (1) med klokken for å feste arbeidsstykket
(2) med tvingen (2).
Advarsel:
- Vibrasjonsnivået under selve bruken av elektroverktøyet
kan variere fra angitt totalverdi avhengig av hvordan verk-
tøyet brukes, og
- Sikkerhetstiltak for å beskytte brukeren er basert på en
kalkulert eksponering i faktiske bruksforhold (tatt i betrak-
tning alle deler av driftssyklusen når verktøyet er slått av,
og når det går på tomgang, i tillegg til brukstid).
nynorsk 79
