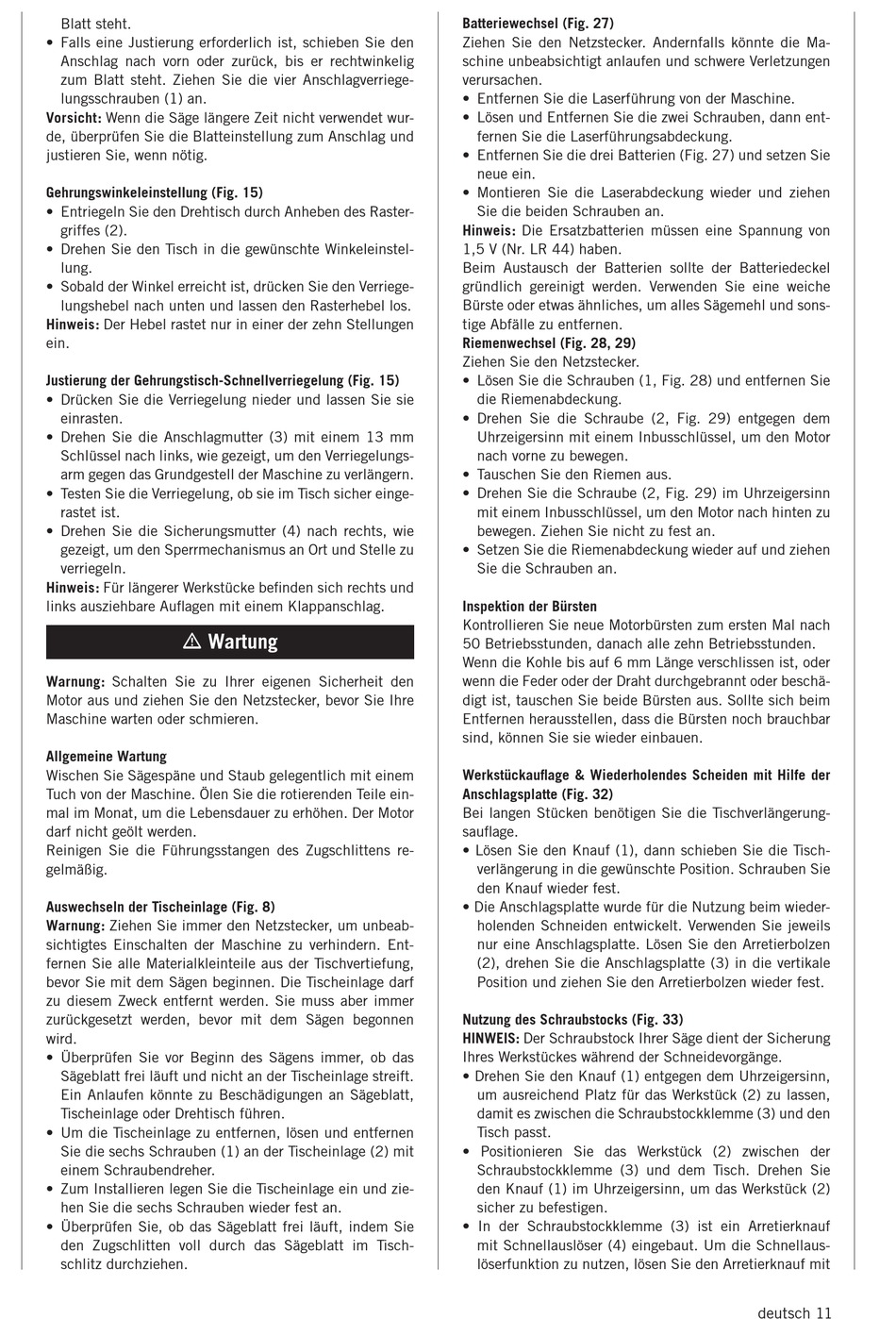

Blatt steht.
• Falls eine Justierung erforderlich ist, schieben Sie den
Anschlag nach vorn oder zurück, bis er rechtwinkelig
zum Blatt steht. Ziehen Sie die vier Anschlagverriege-
lungsschrauben (1) an.
Vorsicht: Wenn die Säge längere Zeit nicht verwendet wur-
de, überprüfen Sie die Blatteinstellung zum Anschlag und
justieren Sie, wenn nötig.
Gehrungswinkeleinstellung (Fig. 15)
• Entriegeln Sie den Drehtisch durch Anheben des Raster-
griffes (2).
• Drehen Sie den Tisch in die gewünschte Winkeleinstel-
lung.
• Sobald der Winkel erreicht ist, drücken Sie den Verriege-
lungshebel nach unten und lassen den Rasterhebel los.
Hinweis: Der Hebel rastet nur in einer der zehn Stellungen
ein.
Justierung der Gehrungstisch-Schnellverriegelung (Fig. 15)
• Drücken Sie die Verriegelung nieder und lassen Sie sie
einrasten.
• Drehen Sie die Anschlagmutter (3) mit einem 13 mm
Schlüssel nach links, wie gezeigt, um den Verriegelungs-
arm gegen das Grundgestell der Maschine zu verlängern.
• Testen Sie die Verriegelung, ob sie im Tisch sicher einge-
rastet ist.
• Drehen Sie die Sicherungsmutter (4) nach rechts, wie
gezeigt, um den Sperrmechanismus an Ort und Stelle zu
verriegeln.
Hinweis: Für längerer Werkstücke befinden sich rechts und
links ausziehbare Auflagen mit einem Klappanschlag.
m Wartung
Warnung: Schalten Sie zu Ihrer eigenen Sicherheit den
Motor aus und ziehen Sie den Netzstecker, bevor Sie Ihre
Maschine warten oder schmieren.
Allgemeine Wartung
Wischen Sie Sägespäne und Staub gelegentlich mit einem
Tuch von der Maschine. Ölen Sie die rotierenden Teile ein-
mal im Monat, um die Lebensdauer zu erhöhen. Der Motor
darf nicht geölt werden.
Reinigen Sie die Führungsstangen des Zugschlittens re-
gelmäßig.
Auswechseln der Tischeinlage (Fig. 8)
Warnung: Ziehen Sie immer den Netzstecker, um unbeab-
sichtigtes Einschalten der Maschine zu verhindern. Ent-
fernen Sie alle Materialkleinteile aus der Tischvertiefung,
bevor Sie mit dem Sägen beginnen. Die Tischeinlage darf
zu diesem Zweck entfernt werden. Sie muss aber immer
zurückgesetzt werden, bevor mit dem Sägen begonnen
wird.
• Überprüfen Sie vor Beginn des Sägens immer, ob das
Sägeblatt frei läuft und nicht an der Tischeinlage streift.
Ein Anlaufen könnte zu Beschädigungen an Sägeblatt,
Tischeinlage oder Drehtisch führen.
• Um die Tischeinlage zu entfernen, lösen und entfernen
Sie die sechs Schrauben (1) an der Tischeinlage (2) mit
einem Schraubendreher.
• Zum Installieren legen Sie die Tischeinlage ein und zie-
hen Sie die sechs Schrauben wieder fest an.
• Überprüfen Sie, ob das Sägeblatt frei läuft, indem Sie
den Zugschlitten voll durch das Sägeblatt im Tisch-
schlitz durchziehen.
Batteriewechsel (Fig. 27)
Ziehen Sie den Netzstecker. Andernfalls könnte die Ma-
schine unbeabsichtigt anlaufen und schwere Verletzungen
verursachen.
• Entfernen Sie die Laserführung von der Maschine.
• Lösen und Entfernen Sie die zwei Schrauben, dann ent-
fernen Sie die Laserführungsabdeckung.
• Entfernen Sie die drei Batterien (Fig. 27) und setzen Sie
neue ein.
• Montieren Sie die Laserabdeckung wieder und ziehen
Sie die beiden Schrauben an.
Hinweis: Die Ersatzbatterien müssen eine Spannung von
1,5 V (Nr. LR 44) haben.
Beim Austausch der Batterien sollte der Batteriedeckel
gründlich gereinigt werden. Verwenden Sie eine weiche
Bürste oder etwas ähnliches, um alles Sägemehl und sons-
tige Abfälle zu entfernen.
Riemenwechsel (Fig. 28, 29)
Ziehen Sie den Netzstecker.
• Lösen Sie die Schrauben (1, Fig. 28) und entfernen Sie
die Riemenabdeckung.
• Drehen Sie die Schraube (2, Fig. 29) entgegen dem
Uhrzeigersinn mit einem Inbusschlüssel, um den Motor
nach vorne zu bewegen.
• Tauschen Sie den Riemen aus.
• Drehen Sie die Schraube (2, Fig. 29) im Uhrzeigersinn
mit einem Inbusschlüssel, um den Motor nach hinten zu
bewegen. Ziehen Sie nicht zu fest an.
• Setzen Sie die Riemenabdeckung wieder auf und ziehen
Sie die Schrauben an.
Inspektion der Bürsten
Kontrollieren Sie neue Motorbürsten zum ersten Mal nach
50 Betriebsstunden, danach alle zehn Betriebsstunden.
Wenn die Kohle bis auf 6 mm Länge verschlissen ist, oder
wenn die Feder oder der Draht durchgebrannt oder beschä-
digt ist, tauschen Sie beide Bürsten aus. Sollte sich beim
Entfernen herausstellen, dass die Bürsten noch brauchbar
sind, können Sie sie wieder einbauen.
Werkstückauflage & Wiederholendes Scheiden mit Hilfe der
Anschlagsplatte (Fig. 32)
Bei langen Stücken benötigen Sie die Tischverlängerung-
sauflage.
• Lösen Sie den Knauf (1), dann schieben Sie die Tisch-
verlängerung in die gewünschte Position. Schrauben Sie
den Knauf wieder fest.
• Die Anschlagsplatte wurde für die Nutzung beim wieder-
holenden Schneiden entwickelt. Verwenden Sie jeweils
nur eine Anschlagsplatte. Lösen Sie den Arretierbolzen
(2), drehen Sie die Anschlagsplatte (3) in die vertikale
Position und ziehen Sie den Arretierbolzen wieder fest.
Nutzung des Schraubstocks (Fig. 33)
HINWEIS: Der Schraubstock Ihrer Säge dient der Sicherung
Ihres Werkstückes während der Schneidevorgänge.
• Drehen Sie den Knauf (1) entgegen dem Uhrzeigersinn,
um ausreichend Platz für das Werkstück (2) zu lassen,
damit es zwischen die Schraubstockklemme (3) und den
Tisch passt.
• Positionieren Sie das Werkstück (2) zwischen der
Schraubstockklemme (3) und dem Tisch. Drehen Sie
den Knauf (1) im Uhrzeigersinn, um das Werkstück (2)
sicher zu befestigen.
• In der Schraubstockklemme (3) ist ein Arretierknauf
mit Schnellauslöser (4) eingebaut. Um die Schnellaus-
löserfunktion zu nutzen, lösen Sie den Arretierknauf mit
