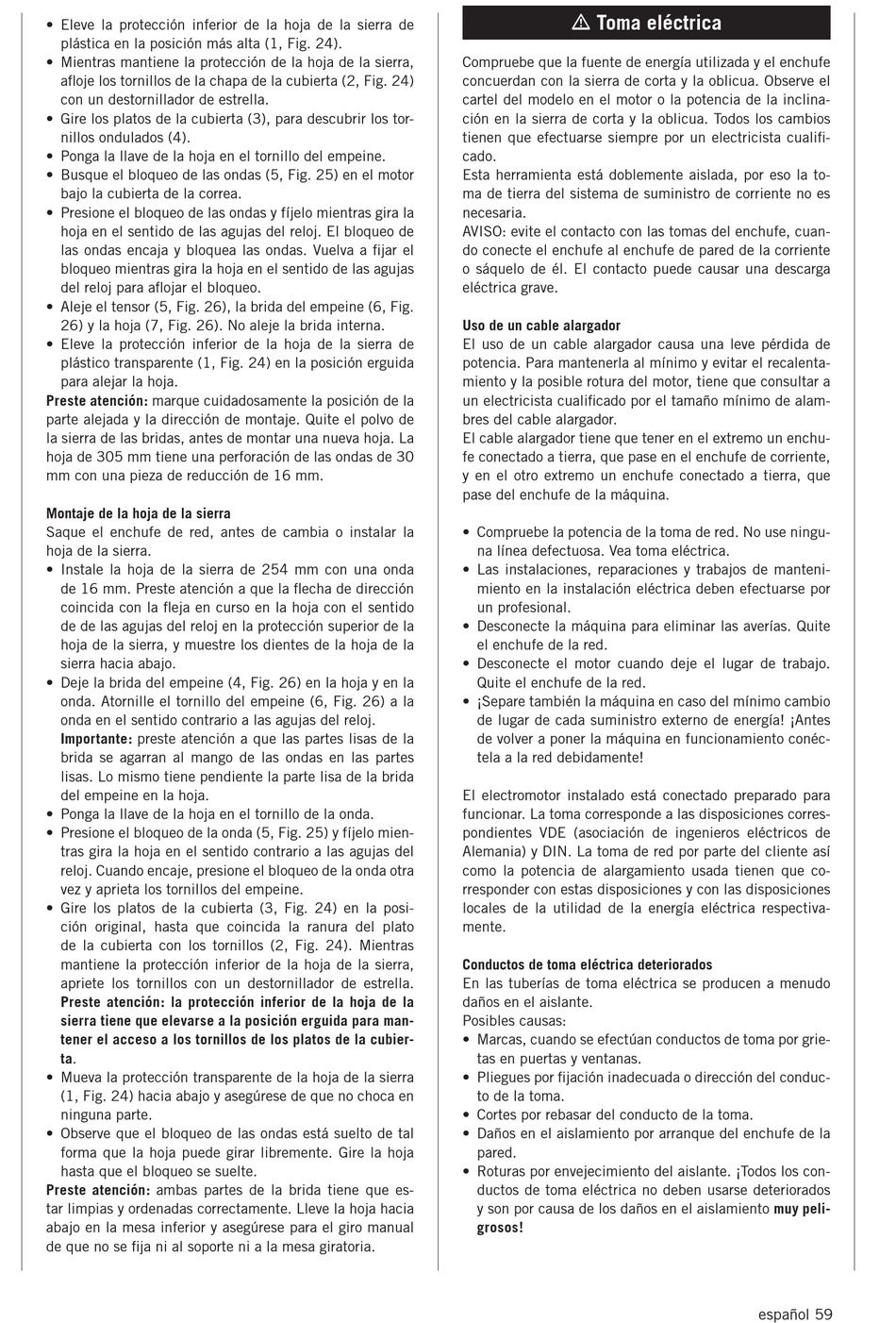

• Eleve la protección inferior de la hoja de la sierra de
plástica en la posición más alta (1, Fig. 24).
• Mientras mantiene la protección de la hoja de la sierra,
afloje los tornillos de la chapa de la cubierta (2, Fig. 24)
con un destornillador de estrella.
• Gire los platos de la cubierta (3), para descubrir los tor-
nillos ondulados (4).
• Ponga la llave de la hoja en el tornillo del empeine.
• Busque el bloqueo de las ondas (5, Fig. 25) en el motor
bajo la cubierta de la correa.
• Presione el bloqueo de las ondas y fíjelo mientras gira la
hoja en el sentido de las agujas del reloj. El bloqueo de
las ondas encaja y bloquea las ondas. Vuelva a fijar el
bloqueo mientras gira la hoja en el sentido de las agujas
del reloj para aflojar el bloqueo.
• Aleje el tensor (5, Fig. 26), la brida del empeine (6, Fig.
26) y la hoja (7, Fig. 26). No aleje la brida interna.
• Eleve la protección inferior de la hoja de la sierra de
plástico transparente (1, Fig. 24) en la posición erguida
para alejar la hoja.
Preste atención: marque cuidadosamente la posición de la
parte alejada y la dirección de montaje. Quite el polvo de
la sierra de las bridas, antes de montar una nueva hoja. La
hoja de 305 mm tiene una perforación de las ondas de 30
mm con una pieza de reducción de 16 mm.
Montaje de la hoja de la sierra
Saque el enchufe de red, antes de cambia o instalar la
hoja de la sierra.
• Instale la hoja de la sierra de 254 mm con una onda
de 16 mm. Preste atención a que la flecha de dirección
coincida con la fleja en curso en la hoja con el sentido
de de las agujas del reloj en la protección superior de la
hoja de la sierra, y muestre los dientes de la hoja de la
sierra hacia abajo.
• Deje la brida del empeine (4, Fig. 26) en la hoja y en la
onda. Atornille el tornillo del empeine (6, Fig. 26) a la
onda en el sentido contrario a las agujas del reloj.
Importante: preste atención a que las partes lisas de la
brida se agarran al mango de las ondas en las partes
lisas. Lo mismo tiene pendiente la parte lisa de la brida
del empeine en la hoja.
• Ponga la llave de la hoja en el tornillo de la onda.
• Presione el bloqueo de la onda (5, Fig. 25) y fíjelo mien-
tras gira la hoja en el sentido contrario a las agujas del
reloj. Cuando encaje, presione el bloqueo de la onda otra
vez y aprieta los tornillos del empeine.
• Gire los platos de la cubierta (3, Fig. 24) en la posi-
ción original, hasta que coincida la ranura del plato
de la cubierta con los tornillos (2, Fig. 24). Mientras
mantiene la protección inferior de la hoja de la sierra,
apriete los tornillos con un destornillador de estrella.
Preste atención: la protección inferior de la hoja de la
sierra tiene que elevarse a la posición erguida para man-
tener el acceso a los tornillos de los platos de la cubier-
ta.
• Mueva la protección transparente de la hoja de la sierra
(1, Fig. 24) hacia abajo y asegúrese de que no choca en
ninguna parte.
• Observe que el bloqueo de las ondas está suelto de tal
forma que la hoja puede girar libremente. Gire la hoja
hasta que el bloqueo se suelte.
Preste atención: ambas partes de la brida tiene que es-
tar limpias y ordenadas correctamente. Lleve la hoja hacia
abajo en la mesa inferior y asegúrese para el giro manual
de que no se fija ni al soporte ni a la mesa giratoria.
m Toma eléctrica
Compruebe que la fuente de energía utilizada y el enchufe
concuerdan con la sierra de corta y la oblicua. Observe el
cartel del modelo en el motor o la potencia de la inclina-
ción en la sierra de corta y la oblicua. Todos los cambios
tienen que efectuarse siempre por un electricista cualifi-
cado.
Esta herramienta está doblemente aislada, por eso la to-
ma de tierra del sistema de suministro de corriente no es
necesaria.
AVISO: evite el contacto con las tomas del enchufe, cuan-
do conecte el enchufe al enchufe de pared de la corriente
o sáquelo de él. El contacto puede causar una descarga
eléctrica grave.
Uso de un cable alargador
El uso de un cable alargador causa una leve pérdida de
potencia. Para mantenerla al mínimo y evitar el recalenta-
miento y la posible rotura del motor, tiene que consultar a
un electricista cualificado por el tamaño mínimo de alam-
bres del cable alargador.
El cable alargador tiene que tener en el extremo un enchu-
fe conectado a tierra, que pase en el enchufe de corriente,
y en el otro extremo un enchufe conectado a tierra, que
pase del enchufe de la máquina.
• Compruebe la potencia de la toma de red. No use ningu-
na línea defectuosa. Vea toma eléctrica.
• Las instalaciones, reparaciones y trabajos de manteni-
miento en la instalación eléctrica deben efectuarse por
un profesional.
• Desconecte la máquina para eliminar las averías. Quite
el enchufe de la red.
• Desconecte el motor cuando deje el lugar de trabajo.
Quite el enchufe de la red.
• ¡Separe también la máquina en caso del mínimo cambio
de lugar de cada suministro externo de energía! ¡Antes
de volver a poner la máquina en funcionamiento conéc-
tela a la red debidamente!
El electromotor instalado está conectado preparado para
funcionar. La toma corresponde a las disposiciones corres-
pondientes VDE (asociación de ingenieros eléctricos de
Alemania) y DIN. La toma de red por parte del cliente así
como la potencia de alargamiento usada tienen que co-
rresponder con estas disposiciones y con las disposiciones
locales de la utilidad de la energía eléctrica respectiva-
mente.
Conductos de toma eléctrica deteriorados
En las tuberías de toma eléctrica se producen a menudo
daños en el aislante.
Posibles causas:
• Marcas, cuando se efectúan conductos de toma por grie-
tas en puertas y ventanas.
• Pliegues por fijación inadecuada o dirección del conduc-
to de la toma.
• Cortes por rebasar del conducto de la toma.
• Daños en el aislamiento por arranque del enchufe de la
pared.
• Roturas por envejecimiento del aislante. ¡Todos los con-
ductos de toma eléctrica no deben usarse deteriorados
y son por causa de los daños en el aislamiento muy peli-
grosos!
