Zurück zum
Auswahlmenü (2
Sekunden gedrückt
halten) *

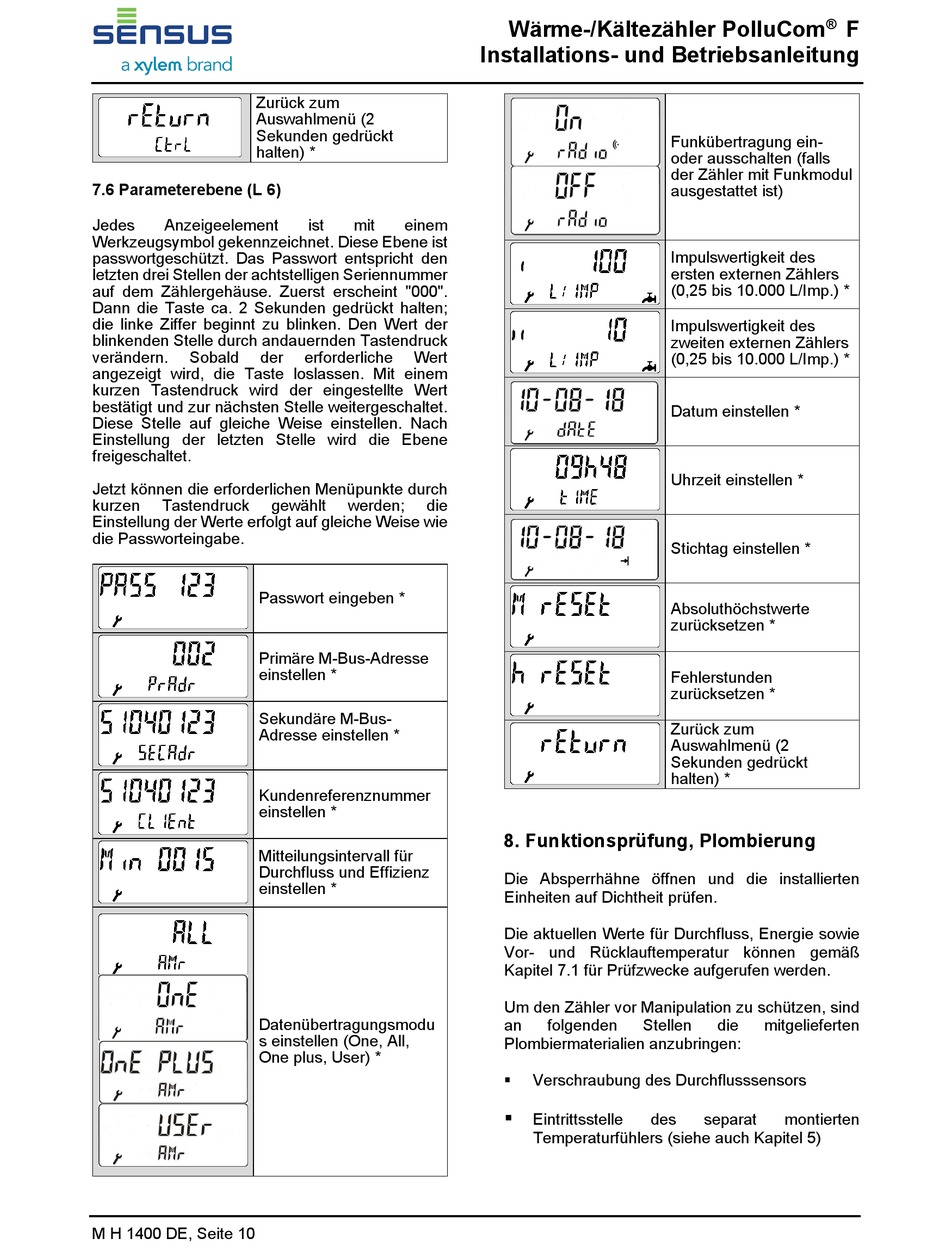

7.6 Parameterebene (L 6)
Jedes
Anzeigeelement
Werkzeugsymbol gekennzeichnet. Diese Ebene ist
passwortgeschützt. Das Passwort entspricht den
letzten drei Stellen der achtstelligen Seriennummer
auf dem Zählergehäuse. Zuerst erscheint "000".
Dann die Taste ca. 2 Sekunden gedrückt halten;
die linke Ziffer beginnt zu blinken. Den Wert der
blinkenden Stelle durch andauernden Tastendruck
verändern.
Sobald
der
angezeigt wird, die Taste loslassen. Mit einem
kurzen Tastendruck wird der eingestellte Wert
bestätigt und zur nächsten Stelle weitergeschaltet.
Diese Stelle auf gleiche Weise einstellen. Nach
Einstellung der letzten Stelle wird die Ebene
freigeschaltet.
Jetzt können die erforderlichen Menüpunkte durch
kurzen
Tastendruck
gewählt
Einstellung der Werte erfolgt auf gleiche Weise wie
die Passworteingabe.
Passwort eingeben *
Primäre M-Bus-Adresse
einstellen *
Sekundäre M-Bus-
Adresse einstellen *
Kundenreferenznummer
einstellen *
Mitteilungsintervall für
Durchfluss und Effizienz
einstellen *
Datenübertragungsmodu
s einstellen (One, All,
One plus, User) *
M H 1400 DE, Seite 10
Installations- und Betriebsanleitung
ist
mit
einem
erforderliche
Wert
werden;
die
Wärme-/Kältezähler PolluCom
Funkübertragung ein-
oder ausschalten (falls
der Zähler mit Funkmodul
ausgestattet ist)
Impulswertigkeit des
ersten externen Zählers
(0,25 bis 10.000 L/Imp.) *
Impulswertigkeit des
zweiten externen Zählers
(0,25 bis 10.000 L/Imp.) *
Datum einstellen *
Uhrzeit einstellen *
Stichtag einstellen *
Absoluthöchstwerte
zurücksetzen *
Fehlerstunden
zurücksetzen *
Zurück zum
Auswahlmenü (2
Sekunden gedrückt
halten) *
8. Funktionsprüfung, Plombierung
Die Absperrhähne öffnen und die installierten
Einheiten auf Dichtheit prüfen.
Die aktuellen Werte für Durchfluss, Energie sowie
Vor- und Rücklauftemperatur können gemäß
Kapitel 7.1 für Prüfzwecke aufgerufen werden.
Um den Zähler vor Manipulation zu schützen, sind
an
folgenden
Stellen
Plombiermaterialien anzubringen:
Verschraubung des Durchflusssensors
Eintrittsstelle
des
Temperaturfühlers (siehe auch Kapitel 5)
®
F
die
mitgelieferten
separat
montierten
