Wärme-/Kältezähler PolluCom
Installations- und Betriebsanleitung
MID EAS Erstausrüster-Set
Anschlussschnittstelle
Spezialkugelhahn zu verwenden, Bestellnummer:
- 68505064 (R 3/4" / 110) für Qp 0,6 – 1,5
Die Temperaturfühler werden dabei direkt ins Heiz-
bzw. Kühlmedium eingebaut. Der Kugelhahn dient
gleichzeitig zur Absperrung der Leitung, damit der
Temperaturfühler ohne Betriebsunterbrechung der
Anlage ausgebaut werden kann.
Für Bestandsanlagen mit Tauchhülsen sind die
entsprechenden Übergangsregelungen
beachten.
EAS – PolluCom F/S C

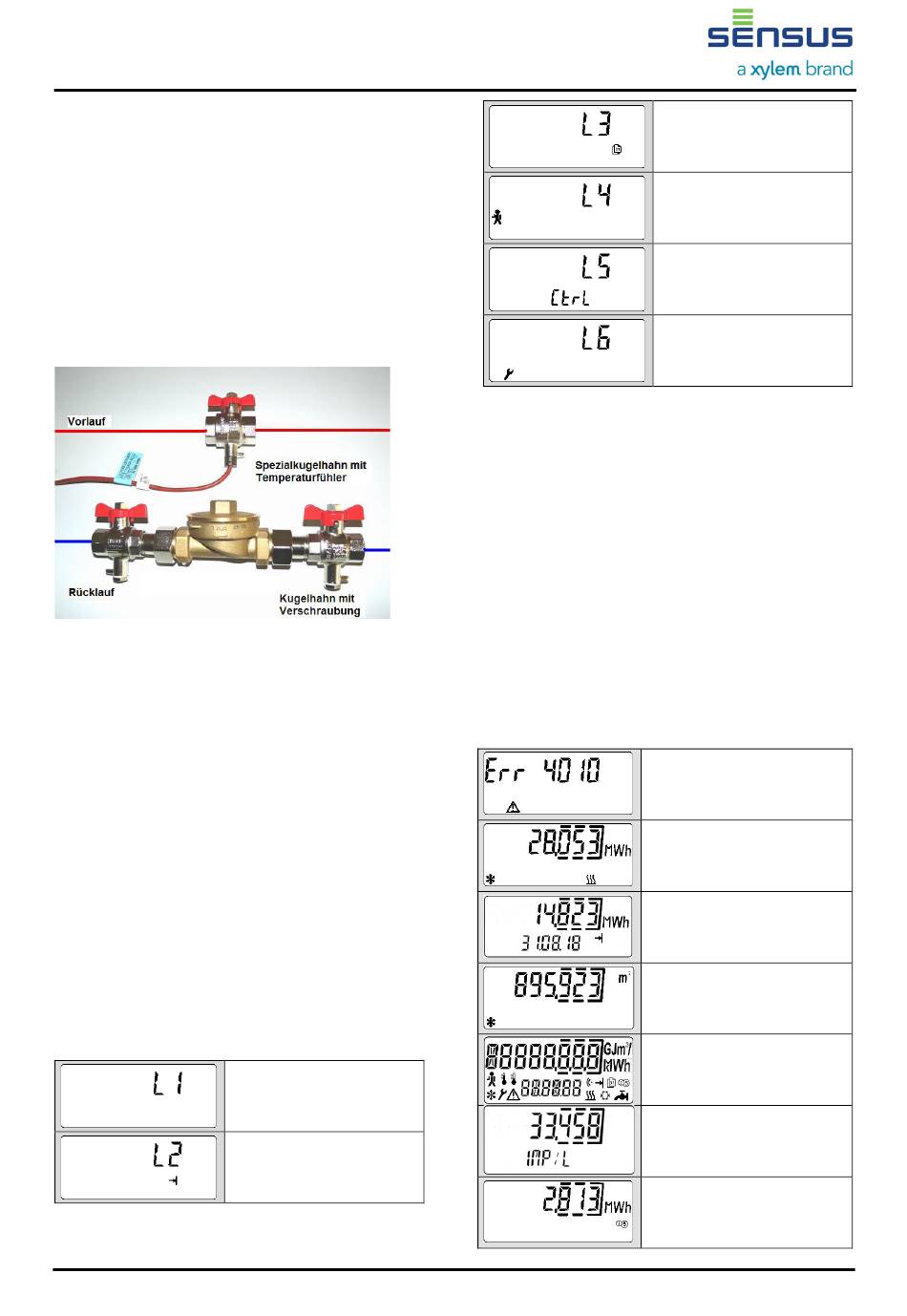

Abb. 4: Einbaubeispiel MID EAS
Die zahlreichen

Anzeigeoptionen

PolluCom F/S C sind auf sechs Ebenen aufgeteilt.
®
Je nach Ausführung des gelieferten Zählers bzw.
der Anzeigenmaskierung können einige mit einem
Stern (*) gekennzeichnete
ausgeblendet sein.
Maskierung mit der Servicesoftware MiniCom 3
über die optische Schnittstelle des Zählers
verändert werden. Unter normalen Bedingungen
schaltet sich die Anzeige in Intervallen von 4
Sekunden ein und
Wärmeverbrauch für eine Sekunde an. Die rote
Taste betätigen, um das erste Anzeigeelement des
Benutzermenüs zu
Wärmeverbrauch). Zum Auswählen der anderen
fünf Ebenen die rote Taste 5 Sekunden gedrückt
halten. Es erscheint das Auswahlmenü L1 bis L6.
®
PCC und 3 Stück
unseres
Menüpunkte
Bei Bedarf kann
zeigt den kumulierten
aktivieren (kumulierter
Benutzerebene
Stichtagsebene *
F/S C
mit
zu
Abb. 4: Auswahl der Anzeigeebenen
Die obenstehenden Ebenen können durch kurzes
Betätigen
aufgerufen werden. Sobald die gewünschte Ebene
angezeigt wird, die rote Taste 2 Sekunden
gedrückt halten, um in diese Ebene zu gelangen.
Die einzelnen Anzeigeelemente der Ebenen
werden jeweils durch kurzes Betätigen der roten
Taste nacheinander aufgerufen. Wird die Taste
innerhalb von 4 Minuten nicht betätigt, kehrt die
Anzeige in den Grundzustand zurück.
In allen
Flügelradsymbol (Anzeigeecke links unten) an,
dass Volumenimpulse empfangen werden.
Die abgebildeten Zahlenwerte sind Beispielwerte.
7.1 Benutzerebene (L 1)
die
Archivebene *
Serviceebene
Tariffunktionsebene *
Parameterebene *
der roten Taste
Ebenen zeigt ein
Fehlermeldung
(nur bei Vorliegen eines
Fehlers)
Kumulierte Wärme-
und/oder Kälteenergie
Stichtagsverbrauch
einschl. zugehöriges
Datum
Kumuliertes Volumen
Segmenttest
Impulswertigkeit des
angeschlossenen
Durchflusssensors *
Tarifverbrauch 1 *
(falls aktiviert)
M H 1500 DE, Seite 9
