T+A DVD 820 M Betriebsanleitung Seite 32

Betrieb des DVD 820 M in einer Anlage ohne DD 820 M
Ist in der M-Anlage kein DD 820 M vorhanden, so kann
das TV-Gerät
Schema mit dem TV-Anschlusskabel und dem S-Video-
Adapter direkt an den Komponentenausgang des
DVD 820 M angeschlossen werden.
Downloaded from www.Manualslib.com
(Sonderbetriebsart)
gemäß untenstehendem Anschluss-
Hinweis:
Die Cinchstecker des S-Video-Adapters sind farbig markiert:
schwarze Marierung:
rote Markierung:

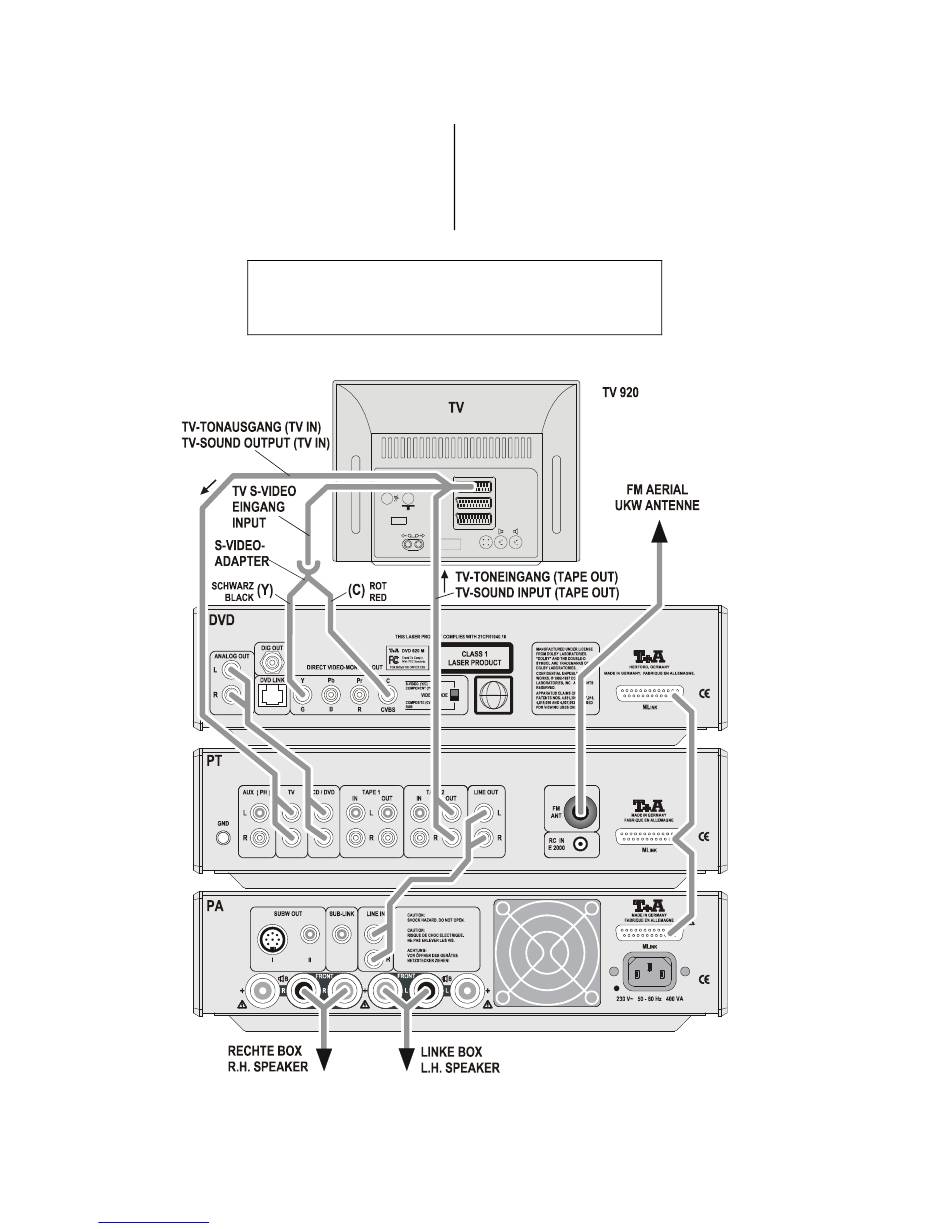

Anschluss-Schema: Betrieb des DVD 820 M in einer Anlage ohne Decoder
manuals search engine
Den Schalter Videobetriebsart in die obere Stellung
(Y/C) bringen.
Der Videoeingang des TV-Gerätes muss auf S-Video-
betrieb konfiguriert werden (s. Betriebsanleitung des TV-
Gerätes).
Y-Signal
C-Signal
32
