Transport Aufstellung Inbetriebnahme
INDEX MS16C, MS16C Plus, Steuerung C200-sl,
DIM039DE - 2016-09-21
Transportsicherungen im Arbeitsraum
Bewegliche Teile der Drehmaschine sind mit rot lackierten Transportsicherungen gesi-
chert.
INDEX Teilenummern siehe entsprechende Zeichnungen der Transportsicherungen in
Kapitel Arbeitsunterlagen.
Vor Inbetriebnahme der Drehmaschine alle Transportsicherungen entfer-
nen und für späteren Transport aufbewahren!
Beispiele für Transportsicherungen
Transportsicherungen können in unterschiedlichen Ausführungen an den Maschinen
angebracht sein. An dieser Stelle können daher nur beispielhaft Transportsicherungen
aufgeführt werden.

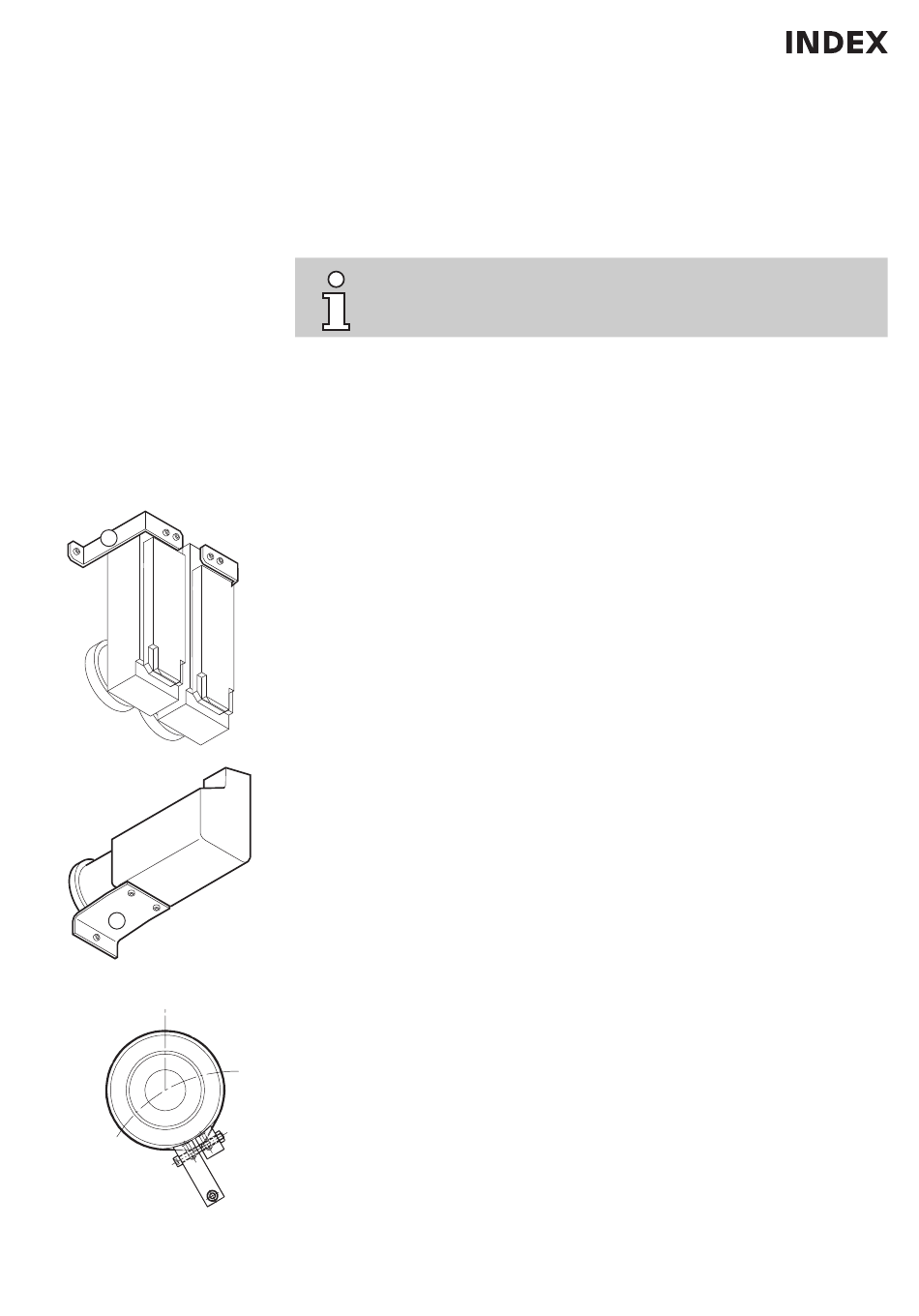

Transportsicherungen
• Sicherung einer Quereinheit
➀
- Sicherungsblech
- 2 x Zylinderschraube
- 1 x Zylinderschraube
(oder Gewindestange mit Sicherheitsmuttern)
• Sicherung einer Längseinheit
➁
- Sicherungsblech
- 2 x Zylinderschraube
- 1 x Zylinderschraube
(oder Gewindestange mit Sicherheitsmuttern)
• Sicherungen einer Gegenspindel (Nur P- oder G-Maschinen)
③
- Sicherungsband
- Zylinderschraube mit Mutter
- Zylinderschraube
