AUfSTELLUNG
Maschine ausrichten
Transport, Aufstellung, Inbetriebnahme
R200
LR1701.10033 - 25.06.2014
Maschine ausrichten

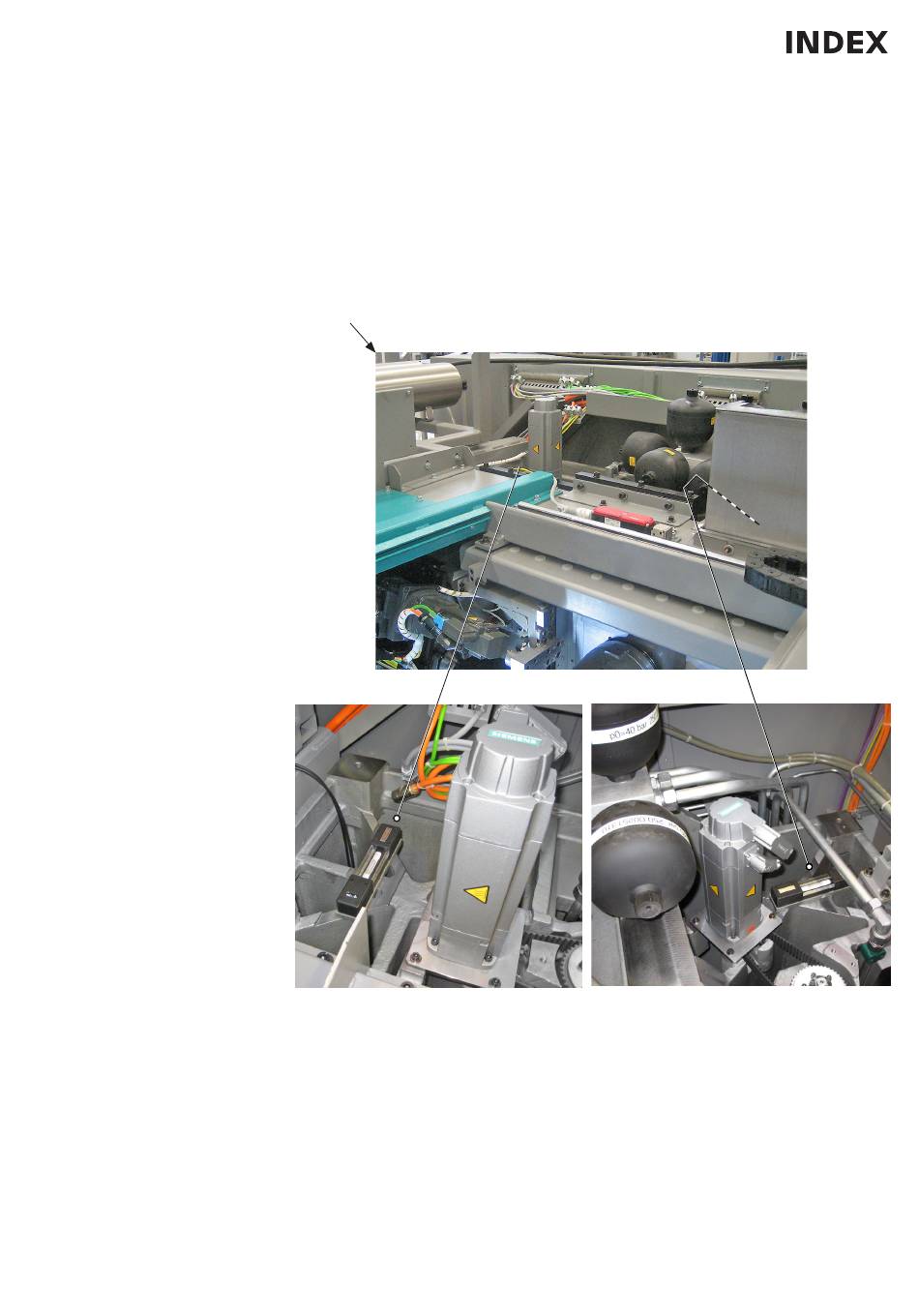

Zum Ausrichten der Maschine werden an bestimmten Stellen des Maschinenbetts
(siehe Abb. 1) Maschinenwasserwaagen aufgelegt.
– in Y-Richtung Maschinenwasserwaage wie in Abb. 2 auflegen.
– in Z-Richtung Maschinenwasserwaage wie in Abb. 3 auflegen.
Ansicht vom Arbeitsraum
Abb. 1
R1701.10033_33.tif
Abb. 2
R1701.10033_31.tif
– Die Maschine nun mit Hilfe der Maschinenfüße 1, 2 und 4 ausrichten.
(Abb.: "Ausrichten Gesamtmaschine")
– Wenn das Ausrichten der Maschine abgeschlossen ist, den Maschinenfuß 3 nur
anlegen. Hierbei darf sich die Lage der Maschine nicht verändern.
R1701.10033_32.tif
Abb. 3
29
