INDEX R200
Anlieferung
Transport der Maschine
Kunde: _________________________________________________
Auftr.-Nr.: ___________________ Masch. Nr: _________________
Nicht unter schwebende Lasten treten!
Sind Arbeiten, wie z.B. das Anbringen der Kanthölzer unter der Maschine unumgänglich, Maschine form-
schlüssig gegen Herabfallen sichern. Maschine nur soweit anheben wie unbedingt notwendig.

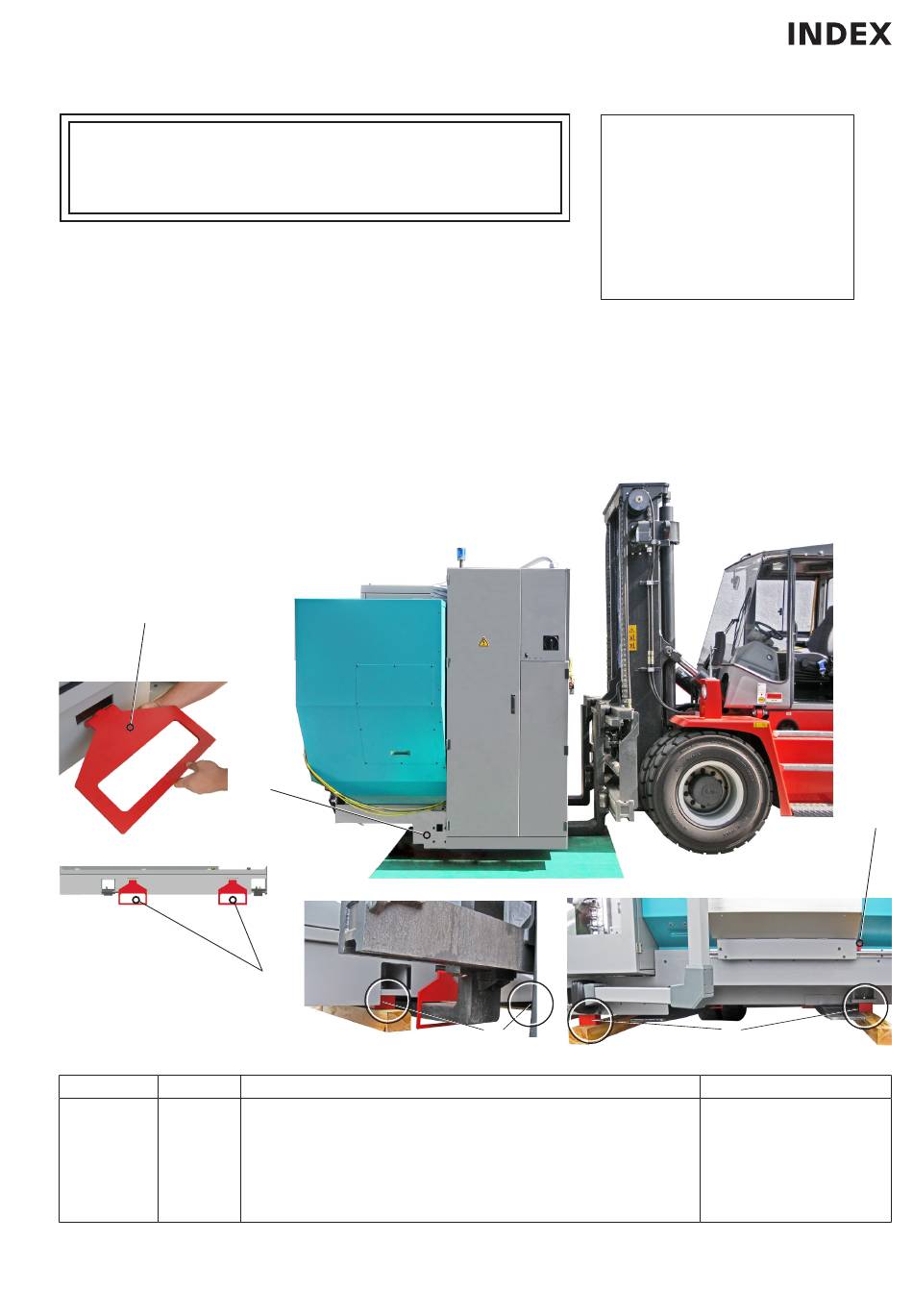

Um die für den Transport mit einem Gabelstapler ausreichende Unterfahrhöhe/Bodenfreiheit zu erreichen, muss die
Maschine auf Kanthölzer gestellt werden.
Hierzu werden zusätzlich die verstellbaren Maschinenfüße entfernt und durch die in den Abbildungen 3/4 mit 2 ge-
kennzeichneten roten Transportblöcke ersetzt. Vor dem Einfahren mit dem Gabelstapler unter die Maschine stets die
Transportsicherungen (3 in Abb. 2) anbringen.
3
R1701.10033_27.tif
R1701.10033_08.tif
Abb.2
Ansicht: Maschinenrückseite
Pos.
Stk.
1
2
2
4
3
2
4
5
5
1
6
1
X
1
LR 2701.10012 - 25.06.2014
Transport, Aufstellung, Inbetriebnahme
R200
0614/Sp
LR1701.10033 - 25.06.2014
X
Abb.1
R1701.10033_16.tif
3
R1701.10033_17.tif
Benennung (siehe auch folgende Seite)
Transportsicherung Schiebetüre
Distanzklötze
Transportlaschen für Staplertransport
Lastbock M20
Lastbock M10
Platte
Transportträger (Nur für den Transport einer Maschine mit WHU) + 4 M20x100
Masse der Maschine
2
Abb.3
R1701.10033_18.tif
ca. 11000 kg
1
2
Abb.4
Bestell-Nr.
K80381.70
T60151.50
R70561.60
208310.4625
208310.4621
R70561.30
R70562.40
