AUfSTELLUNG
Aufstellen und ausrichten von Ausbaustufen und zusatzeinrichtungen
Transport, Aufstellung, Inbetriebnahme
R200
LR1701.10033 - 25.06.2014
Aufstellen und ausrichten von Ausbaustufen und Zu-
satzeinrichtungen
Bei Anbau eines Stangennachschubes oder eines Stangenlademagazins muss die
Befestigung der Maschine mittels Dübel erfolgen. Die Dübel gehören zum Liefer-
umfang der Maschine.
Stangenführung, Stangennachschub oder Stangenlademagazin besitzen Nivellierele-
mente, an denen sie mit einer Genauigkeit von ± 0,1 mm/m fluchtend zur Arbeits-
spindel auszurichten sind.
Werkstücktransportband, Palettenstation u.ä. besitzen ebenfalls Nivellierelemente, an
denen sie mit einer Genauigkeit von ± 0,1 mm/m längs und quer zur Hauptspindel-
Drehachse auszurichten sind.
(Siehe hierzu entsprechenden Aufstellplan in Kapitel "Arbeitsunterlagen".)
Werkstücktransportband

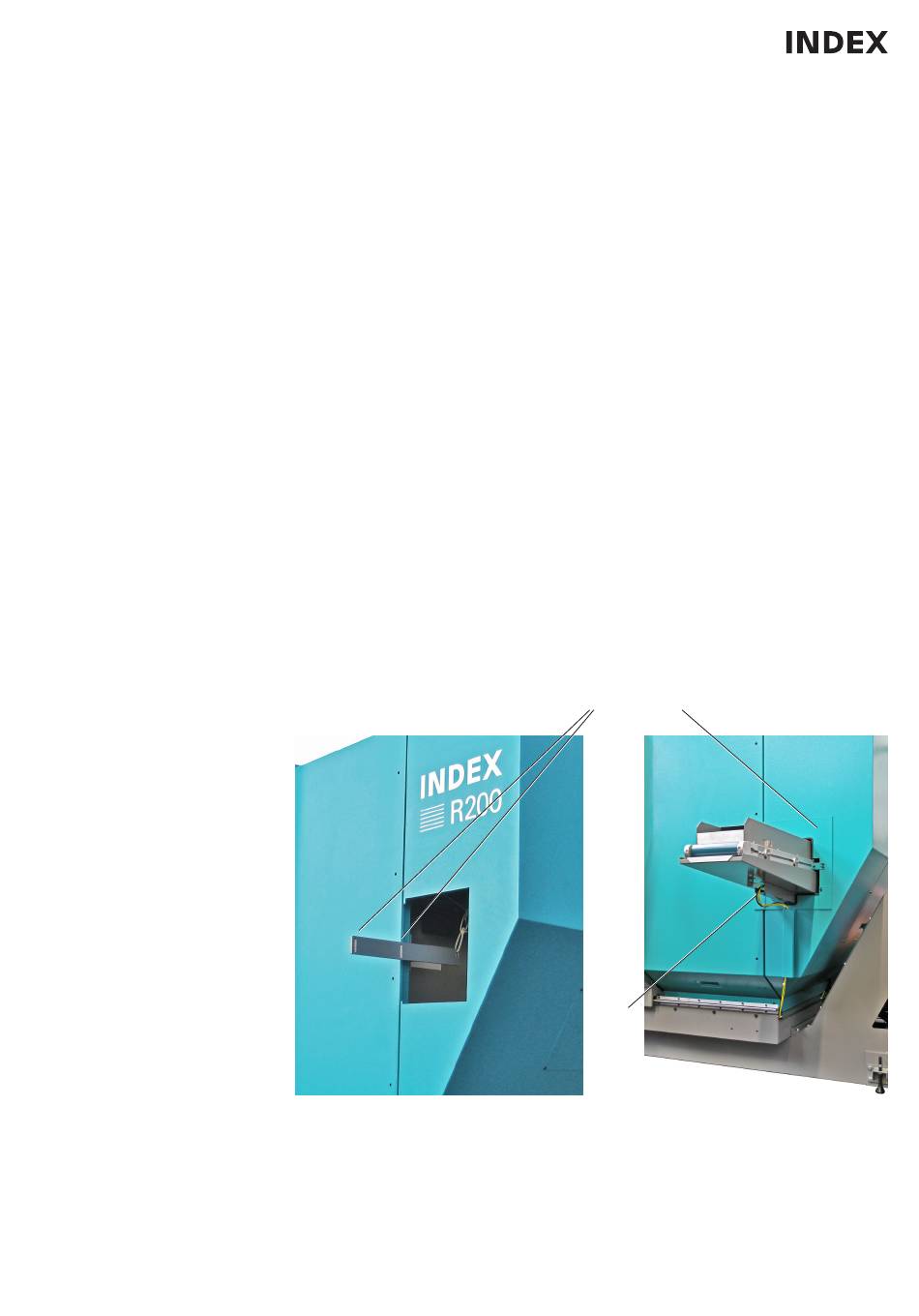

Das Transportband wurde für den Transport abgebaut. (Abb.: 1)
– Transportband anbauen und an den Punkten X (Abb.: 1) anschrauben.
– Blechverkleidung Y (Abb.: 2) über das Transportband schieben und befestigen.
– Vor Inbetriebnahme der Maschine alle Versorgungsleitungen Z (Abb.: 2) anschlie-
ßen.
R1701.10033_24.tif
X
Y
Z
R1701.10033_26.tif
Abb.: 1
Abb.: 2
