USV MKD2000/3000
Der Schutzleiter ist unbedingt anzuschließen !
Bitte beachten Sie immer die angegebene Eingangsspannung auf dem
Identifikations-Label, bzw. in den technischen Daten dieses Handbuchs.
Der Schutzleiter ist unbedingt anzuschließen !
Bitte beachten Sie immer die max. mögliche Ausgangsleistung des Gerätes,
welche auf dem Identifikations-Label, bzw. in den technischen Daten dieses
Handbuchs angegeben ist.
d) Kommunikation
Computer Interface
(Buchse D-Sub 9-
polig)
e) Stecker für
Akkuanschluss
Vergleichen Sie sicherheitshalber immer, vor dem Anschluss, die
angegebenen Spannungen an der USV wie auch an der Akkubank. Diese
Werte müssen unbedingt übereinstimmen.
Serie MKD

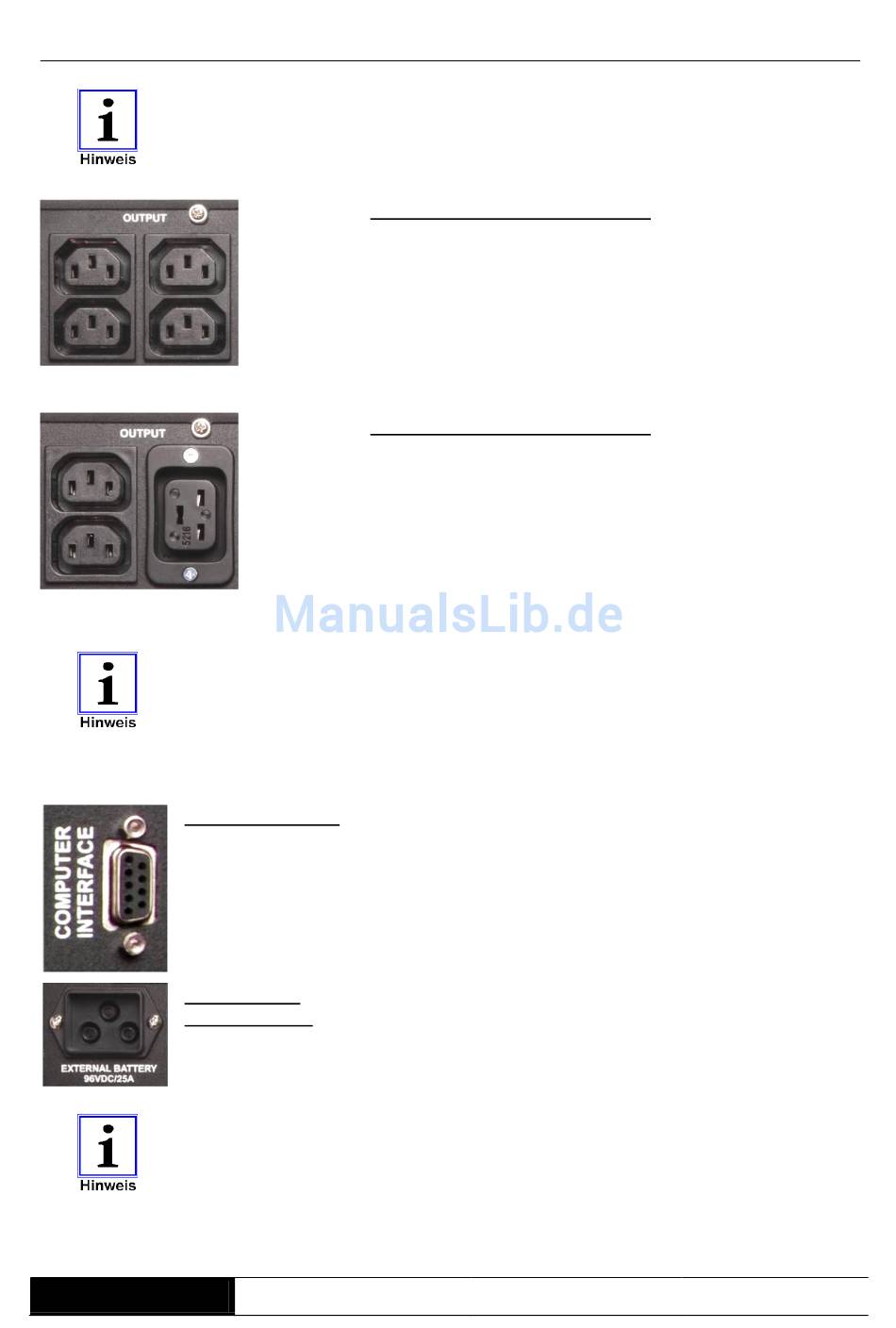

c) USV- Ausgang MKD 2000 RM
4 x IEC Kaltgerätebuchsen 10A
c) USV- Ausgang MKD 3000 RM
Links: 2 x IEC Kaltgerätebuchsen 10A
(abgesichert über Gerätesicherung 10A h)
und
Rechts: 1 x IEC Kaltgerätebuchsen 16A
Über die serielle Schnittstelle werden alle relevanten
USV- Daten an eine entsprechende Leitzentrale (z. B.
PC) übermittelt. Zudem kann ein definiertes
Ausschaltsignal (shut down) an die USV gesendet
werden. Hierzu stehen entsprechende Softwarepakete
zur Verfügung (siehe Kapitel Software).
Dieser Anschluss dient zur Kopplung der USV mit der
externen Akkubank. Die Verbindung darf nur über das
mitgelieferte Verbindungskabel bei ausgeschalteter USV
hergestellt werden. Weitere Informationen sind dem
Handbuch der Akkubank zu entnehmen.
