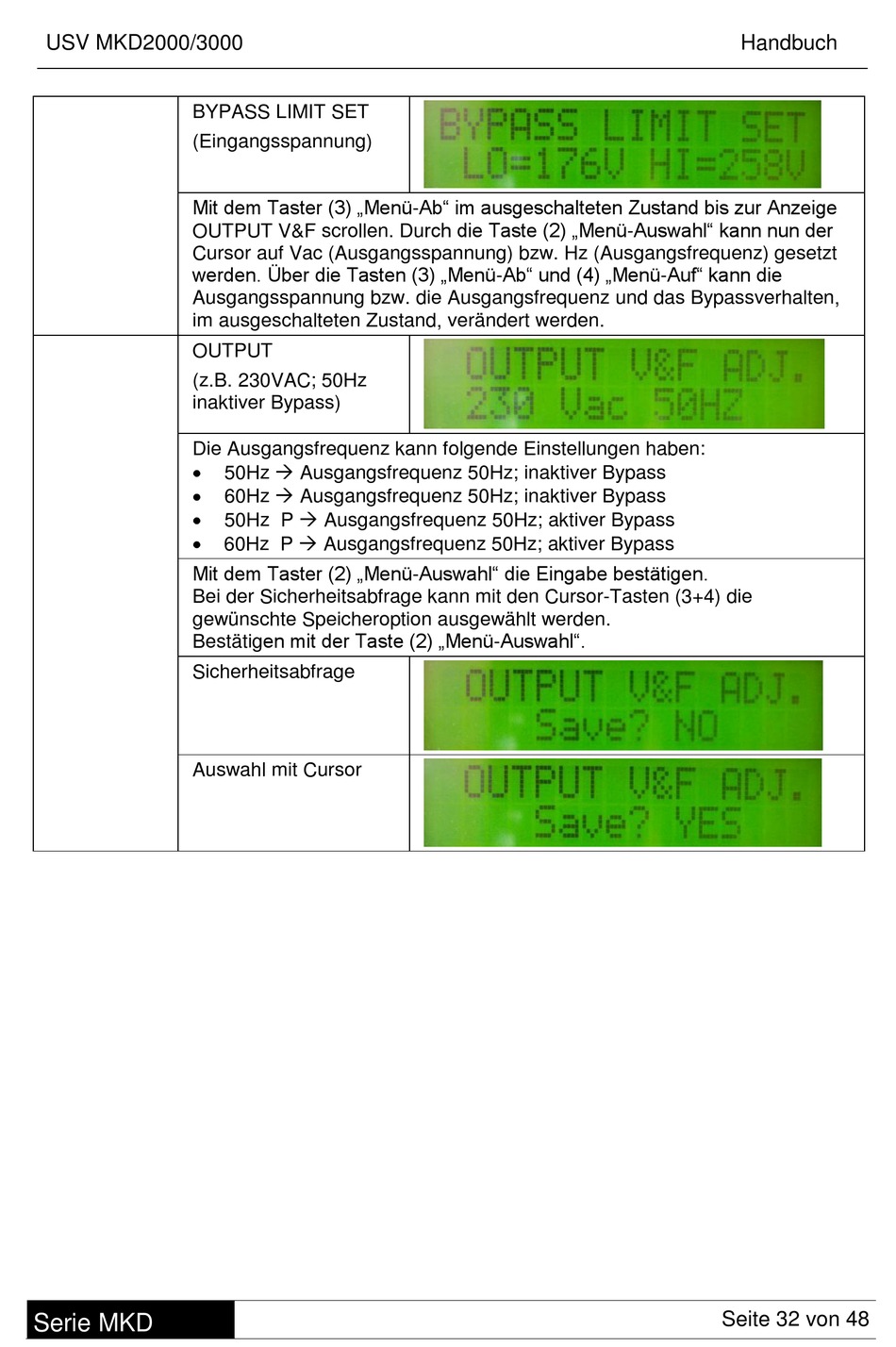

Effekta MKD 2000 Handbuch Seite 32

USV MKD2000/3000
BYPASS LIMIT SET
(Eingangsspannung)
Mit dem Taster (3) „Menü-Ab" im ausgeschalteten Zustand bis zur Anzeige
OUTPUT V&F scrollen. Durch die Taste (2) „Menü-Auswahl" kann nun der
Cursor auf Vac (Ausgangsspannung) bzw. Hz (Ausgangsfrequenz) gesetzt
werden. Über die Tasten (3) „Menü-Ab" und (4) „Menü-Auf" kann die
Ausgangsspannung bzw. die Ausgangsfrequenz und das Bypassverhalten,
im ausgeschalteten Zustand, verändert werden.
OUTPUT
(z.B. 230VAC; 50Hz
inaktiver Bypass)
Die Ausgangsfrequenz kann folgende Einstellungen haben:
Mit dem Taster (2) „Menü-Auswahl" die Eingabe bestätigen.
Bei der Sicherheitsabfrage kann mit den Cursor-Tasten (3+4) die
gewünschte Speicheroption ausgewählt werden.
Bestätigen mit der Taste (2) „Menü-Auswahl".
Sicherheitsabfrage
Auswahl mit Cursor
Serie MKD
50Hz  Ausgangsfrequenz 50Hz; inaktiver Bypass
60Hz  Ausgangsfrequenz 50Hz; inaktiver Bypass
50Hz P  Ausgangsfrequenz 50Hz; aktiver Bypass
60Hz P  Ausgangsfrequenz 50Hz; aktiver Bypass
