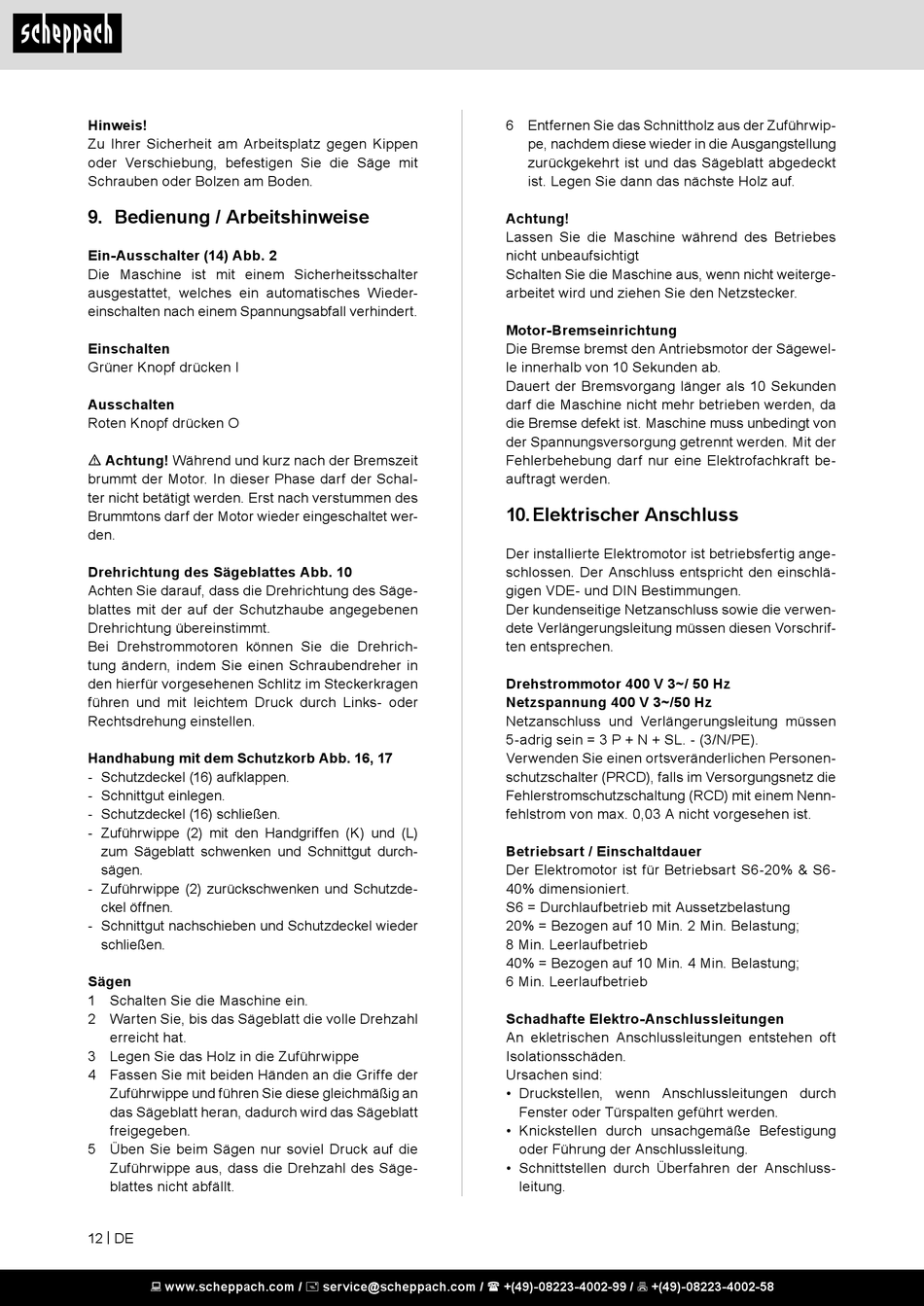

Hinweis!
Zu Ihrer Sicherheit am Arbeitsplatz gegen Kippen
oder Verschiebung, befestigen Sie die Säge mit
Schrauben oder Bolzen am Boden.

9. Bedienung / Arbeitshinweise

Ein-Ausschalter (14) Abb. 2
Die Maschine ist mit einem Sicherheitsschalter
ausgestattet, welches ein automatisches Wieder-
einschalten nach einem Spannungsabfall verhindert.
Einschalten
Grüner Knopf drücken I
Ausschalten
Roten Knopf drücken O
m Achtung! Während und kurz nach der Bremszeit
brummt der Motor. In dieser Phase darf der Schal-
ter nicht betätigt werden. Erst nach verstummen des
Brummtons darf der Motor wieder eingeschaltet wer-
den.
Drehrichtung des Sägeblattes Abb. 10
Achten Sie darauf, dass die Drehrichtung des Säge-
blattes mit der auf der Schutzhaube angegebenen
Drehrichtung übereinstimmt.
Bei Drehstrommotoren können Sie die Drehrich-
tung ändern, indem Sie einen Schraubendreher in
den hierfür vorgesehenen Schlitz im Steckerkragen
führen und mit leichtem Druck durch Links- oder
Rechtsdrehung einstellen.
Handhabung mit dem Schutzkorb Abb. 16, 17
- Schutzdeckel (16) aufklappen.
- Schnittgut einlegen.
- Schutzdeckel (16) schließen.
- Zuführwippe (2) mit den Handgriffen (K) und (L)
zum Sägeblatt schwenken und Schnittgut durch-
sägen.
- Zuführwippe (2) zurückschwenken und Schutzde-
ckel öffnen.
- Schnittgut nachschieben und Schutzdeckel wieder
schließen.
Sägen
1 Schalten Sie die Maschine ein.
2 Warten Sie, bis das Sägeblatt die volle Drehzahl
erreicht hat.
3 Legen Sie das Holz in die Zuführwippe
4 Fassen Sie mit beiden Händen an die Griffe der
Zuführwippe und führen Sie diese gleichmäßig an
das Sägeblatt heran, dadurch wird das Sägeblatt
freigegeben.
5 Üben Sie beim Sägen nur soviel Druck auf die
Zuführwippe aus, dass die Drehzahl des Säge-
blattes nicht abfällt.
12 | DE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
6 Entfernen Sie das Schnittholz aus der Zuführwip-
pe, nachdem diese wieder in die Ausgangstellung
zurückgekehrt ist und das Sägeblatt abgedeckt
ist. Legen Sie dann das nächste Holz auf.
Achtung!
Lassen Sie die Maschine während des Betriebes
nicht unbeaufsichtigt
Schalten Sie die Maschine aus, wenn nicht weiterge-
arbeitet wird und ziehen Sie den Netzstecker.
Motor-Bremseinrichtung
Die Bremse bremst den Antriebsmotor der Sägewel-
le innerhalb von 10 Sekunden ab.
Dauert der Bremsvorgang länger als 10 Sekunden
darf die Maschine nicht mehr betrieben werden, da
die Bremse defekt ist. Maschine muss unbedingt von
der Spannungsversorgung getrennt werden. Mit der
Fehlerbehebung darf nur eine Elektrofachkraft be-
auftragt werden.

10. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig ange-
schlossen. Der Anschluss entspricht den einschlä-
gigen VDE- und DIN Bestimmungen.
Der kundenseitige Netzanschluss sowie die verwen-
dete Verlängerungsleitung müssen diesen Vorschrif-
ten entsprechen.
Drehstrommotor 400 V 3~/ 50 Hz
Netzspannung 400 V 3~/50 Hz
Netzanschluss und Verlängerungsleitung müssen
5-adrig sein = 3 P + N + SL. - (3/N/PE).
Verwenden Sie einen ortsveränderlichen Personen-
schutzschalter (PRCD), falls im Versorgungsnetz die
Fehlerstromschutzschaltung (RCD) mit einem Nenn-
fehlstrom von max. 0,03 A nicht vorgesehen ist.
Betriebsart / Einschaltdauer
Der Elektromotor ist für Betriebsart S6-20% & S6-
40% dimensioniert.
S6 = Durchlaufbetrieb mit Aussetzbelastung
20% = Bezogen auf 10 Min. 2 Min. Belastung;
8 Min. Leerlaufbetrieb
40% = Bezogen auf 10 Min. 4 Min. Belastung;
6 Min. Leerlaufbetrieb
Schadhafte Elektro-Anschlussleitungen
An ekletrischen Anschlussleitungen entstehen oft
Isolationsschäden.
Ursachen sind:
• Druckstellen, wenn Anschlussleitungen durch
Fenster oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung
oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschluss-
leitung.
