Hilti DD 200 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Hilti Anleitungen
  4. Bohrmaschinen
  5. DD 200
  6. Bedienungsanleitung

Hilti DD 200 Bedienungsanleitung

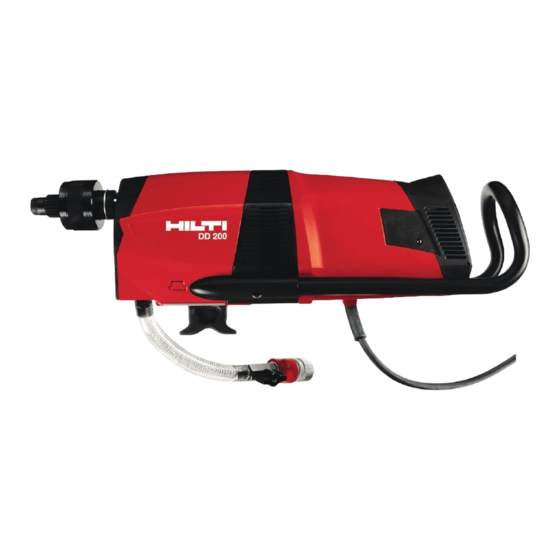

Diamantbohrsystem
Vorschau ausblenden Andere Handbücher für DD 200:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
Downloaded from
www.Manualslib.com
Printed: 22.11.2013 | Doc-Nr: PUB / 5069597 / 000 / 03
manuals search engine

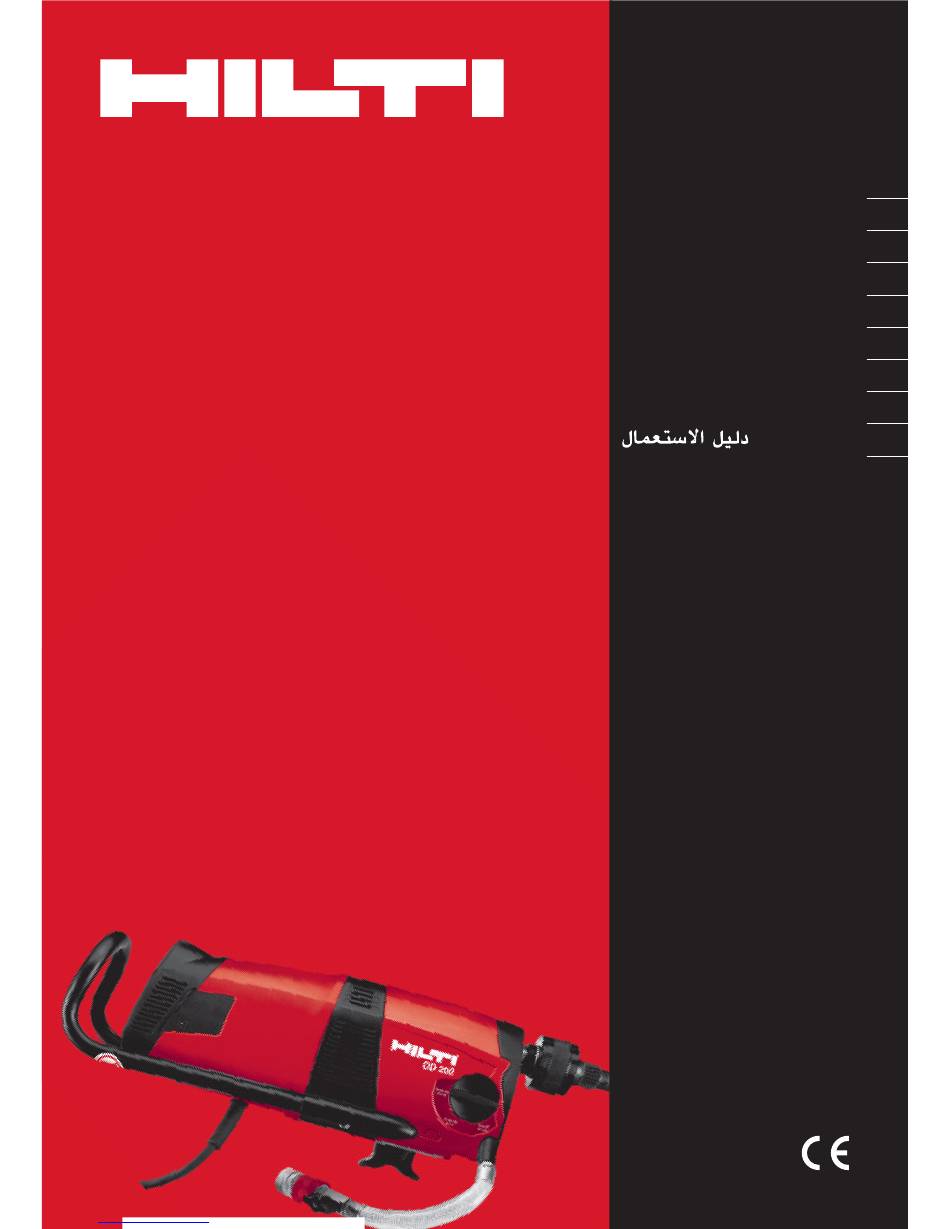

DD 200
