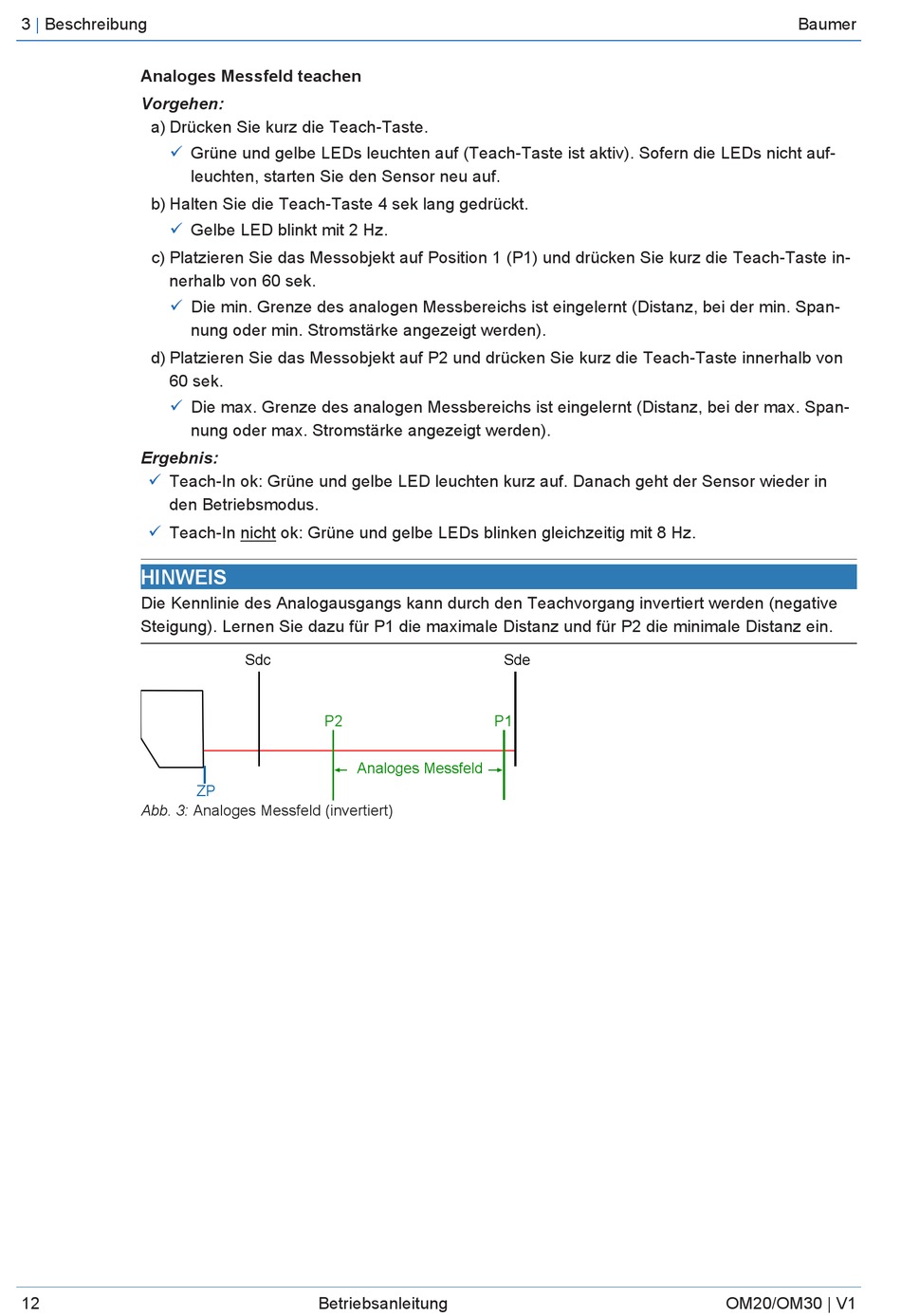

Abb. 3 Analoges Messfeld (Invertiert) - Baumer OM20 Betriebsanleitung

3 | Beschreibung
Analoges Messfeld teachen
Vorgehen:
a) Drücken Sie kurz die Teach-Taste.
ü
Grüne und gelbe LEDs leuchten auf (Teach-Taste ist aktiv). Sofern die LEDs nicht auf-
leuchten, starten Sie den Sensor neu auf.
b) Halten Sie die Teach-Taste 4 sek lang gedrückt.
ü Gelbe LED blinkt mit 2 Hz.
c) Platzieren Sie das Messobjekt auf Position 1 (P1) und drücken Sie kurz die Teach-Taste in-
nerhalb von 60 sek.
ü Die min. Grenze des analogen Messbereichs ist eingelernt (Distanz, bei der min. Span-
nung oder min. Stromstärke angezeigt werden).
d) Platzieren Sie das Messobjekt auf P2 und drücken Sie kurz die Teach-Taste innerhalb von
60 sek.
ü
Die max. Grenze des analogen Messbereichs ist eingelernt (Distanz, bei der max. Span-
nung oder max. Stromstärke angezeigt werden).
Ergebnis:
ü
Teach-In ok: Grüne und gelbe LED leuchten kurz auf. Danach geht der Sensor wieder in
den Betriebsmodus.
ü
Teach-In nicht ok: Grüne und gelbe LEDs blinken gleichzeitig mit 8 Hz.
HINWEIS
Die Kennlinie des Analogausgangs kann durch den Teachvorgang invertiert werden (negative
Steigung). Lernen Sie dazu für P1 die maximale Distanz und für P2 die minimale Distanz ein.
Abb. 3: Analoges Messfeld (invertiert)
12
Sdc
P2
Analoges Messfeld
ZP
Betriebsanleitung
Sde
P1
Baumer
OM20/OM30 | V1
