3 | Beschreibung
3.3

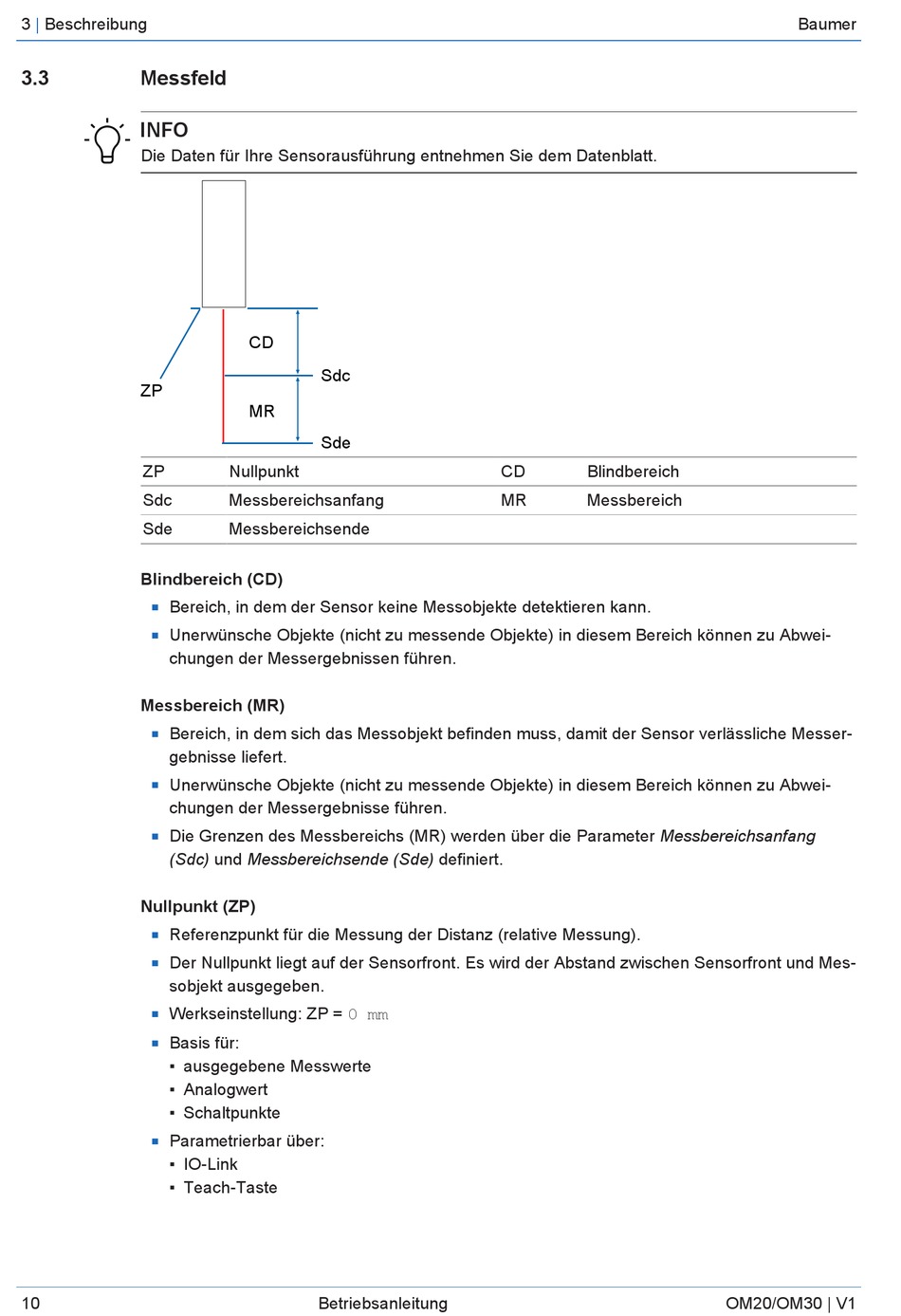

Messfeld

INFO
Die Daten für Ihre Sensorausführung entnehmen Sie dem Datenblatt.
ZP
ZP
Sdc
Sde
Blindbereich (CD)
Bereich, in dem der Sensor keine Messobjekte detektieren kann.
n
Unerwünsche Objekte (nicht zu messende Objekte) in diesem Bereich können zu Abwei-
n
chungen der Messergebnissen führen.
Messbereich (MR)
Bereich, in dem sich das Messobjekt befinden muss, damit der Sensor verlässliche Messer-
n
gebnisse liefert.
Unerwünsche Objekte (nicht zu messende Objekte) in diesem Bereich können zu Abwei-
n
chungen der Messergebnisse führen.
Die Grenzen des Messbereichs (MR) werden über die Parameter Messbereichsanfang
n
(Sdc) und Messbereichsende (Sde) definiert.
Nullpunkt (ZP)
Referenzpunkt für die Messung der Distanz (relative Messung).
n
Der Nullpunkt liegt auf der Sensorfront. Es wird der Abstand zwischen Sensorfront und Mes-
n
sobjekt ausgegeben.
Werkseinstellung: ZP = 0 mm
n
Basis für:
n
▪ ausgegebene Messwerte
▪ Analogwert
▪ Schaltpunkte
Parametrierbar über:
n
▪ IO-Link
▪ Teach-Taste
10
CD
Sdc
MR
Sde
Nullpunkt
Messbereichsanfang
Messbereichsende
Betriebsanleitung
CD Blindbereich
MR Messbereich
Baumer
OM20/OM30 | V1
