Instructions de montage uniquement pour le personnel spécialisé
6. Raccordez les fils de terre à la borne de mise à la terre 5.
7. Placez le cache du boîtier sur le bord supérieur de la partie inférieure
du boîtier et abaissez le cache du boîtier jusqu'à ce que vous entendiez
l'encliquetage.
c
b
a
9
8
7
6
Borne plate pour sonde de poêle
1
et de banc et surveillance de la porte
Passage de câbles pour surveillance
2
de porte
Ouverture de fixation à droite
3
Passage de câbles pour câbles de sonde
4
Borne de mise à la terre
5
Fermeture à encliquetage
6
WORLD OF WELLNESS
Passages de câbles pour câbles
7
d'éclairage, de poêle et d'alimentation
Ouverture de fixation à gauche
8
Borne plate pour câbles d'éclairage,
9
de poêle et d'alimentation
Fusible d'éclairage
a
Panneau de commande
b
Dispositif de suspension
c
P. 11/28

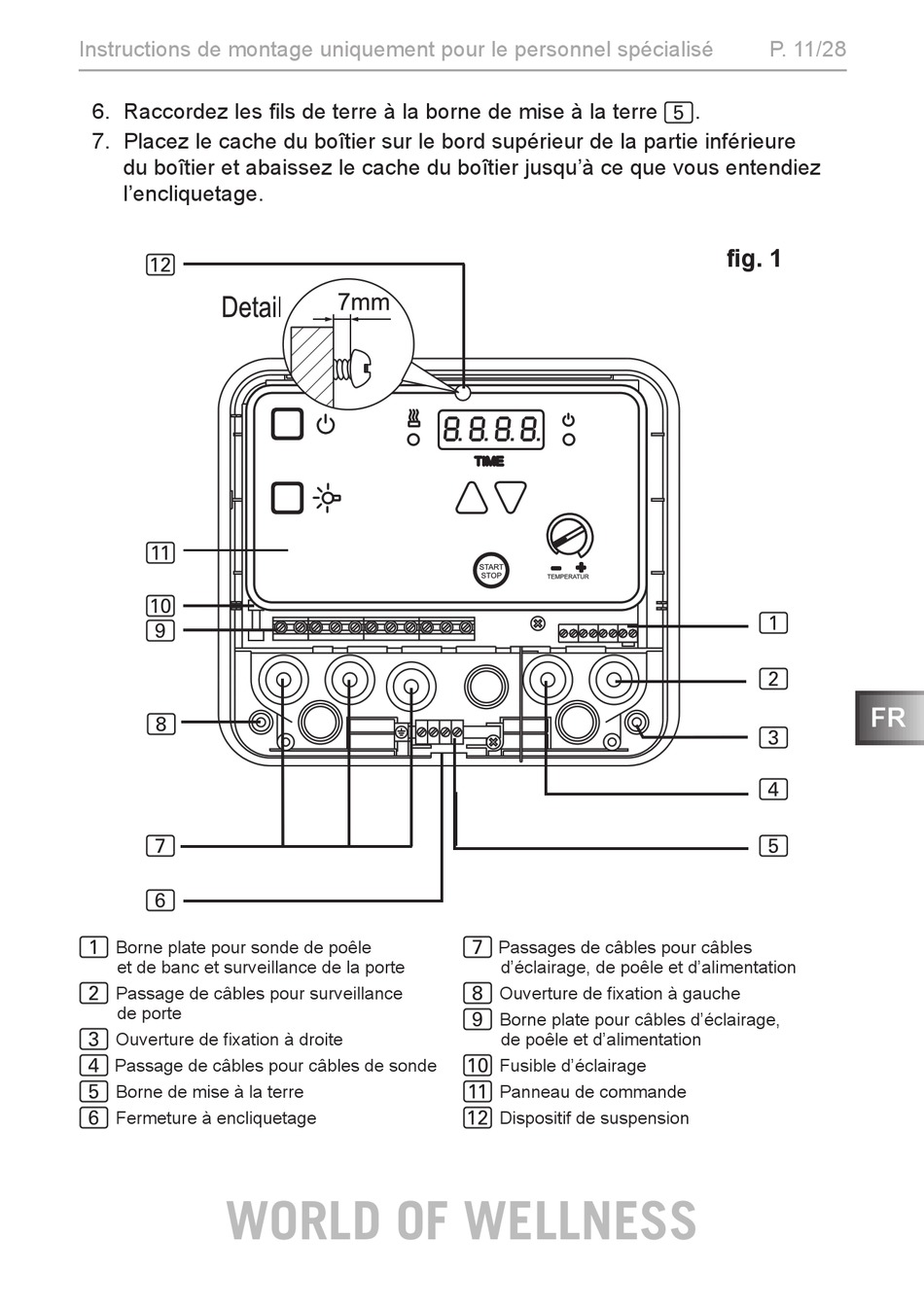

fig. 1
1
2
FR
3
4
5
