Montageanweisung – nur für Fachpersonal
6. Klemmen Sie alle vorhandenen Schutzleiter an der Schutzleiterklemme
5 an.
7. Setzen Sie die Gehäuseabdeckung an den oberen Rand des Gehäuse-
unterteils und schwenken Sie die Gehäuseabdeckung nach unten bis sie
hörbar einrastet.
c
b
a
9
8
7
6
Klemmleiste für Ofen- und Bankfühler und
1
Tür-Überwachung
Kabeldurchführung für Tür-Überwachung
2
Befestigungsöffnung rechts
3
Kabeldurchführung für Fühlerleitungen
4
Schutzleiterklemme
5
Schnappverschluss
6
WORLD OF WELLNESS
Kabeldurchführungen für Licht-, Ofen- und
7
Versorgungsleitung
Befestigungsöffnung links
8
Klemmleiste für Licht-, Ofen- und Versor-
9
gungsleitung
Lichtsicherung
a
Bedienfeld
b
Aufhängevorrichtung
c
S. 11/28

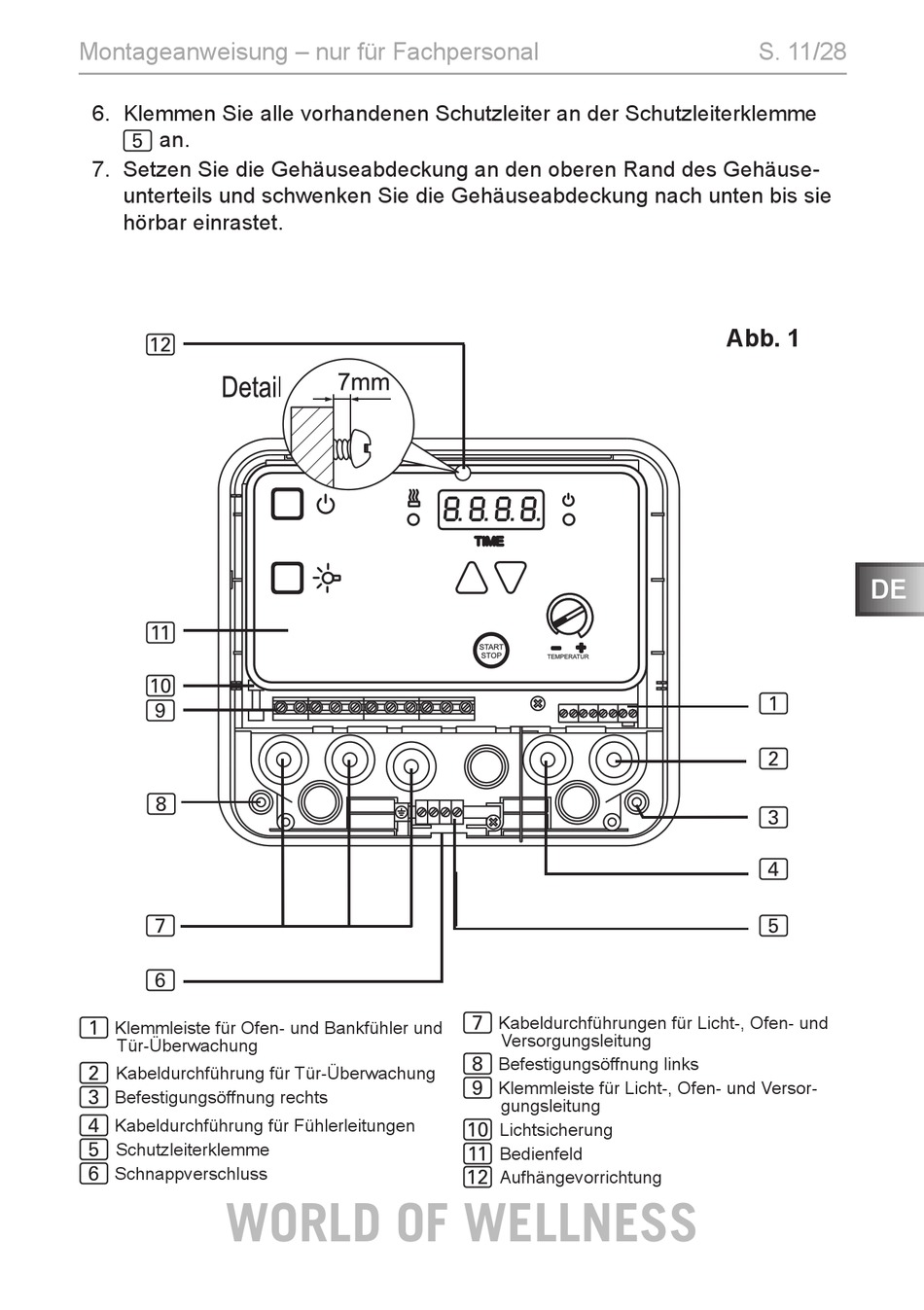

Abb. 1
