Montagehandleiding uitsluitend voor vakpersoneel

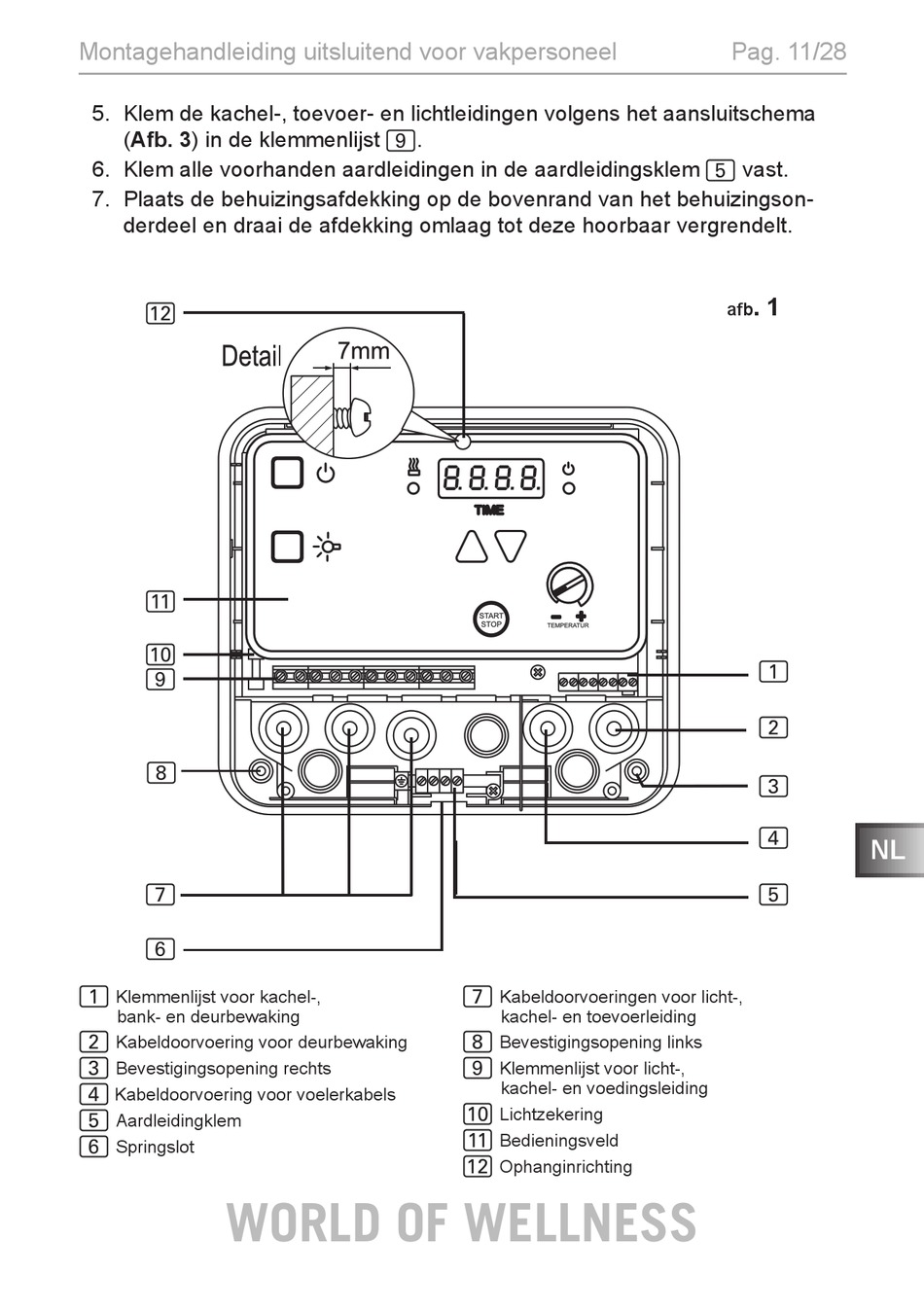

5. Klem de kachel-, toevoer- en lichtleidingen volgens het aansluitschema
(Afb. 3) in de klemmenlijst 9.
6. Klem alle voorhanden aardleidingen in de aardleidingsklem 5 vast.
7. Plaats de behuizingsafdekking op de bovenrand van het behuizingson-
derdeel en draai de afdekking omlaag tot deze hoorbaar vergrendelt.
c
b
a
9
8
7
6
Klemmenlijst voor kachel-,
1
bank- en deurbewaking
Kabeldoorvoering voor deurbewaking
2
Bevestigingsopening rechts
3
Kabeldoorvoering voor voelerkabels
4
Aardleidingklem
5
Springslot
6
WORLD OF WELLNESS
Kabeldoorvoeringen voor licht-,
7
kachel- en toevoerleiding
Bevestigingsopening links
8
Klemmenlijst voor licht-,
9
kachel- en voedingsleiding
Lichtzekering
a
Bedieningsveld
b
Ophanginrichting
c
Pag. 11/28
. 1
afb
1
2
3
4
NL
5
