19.7 So überprüfen Sie den Isolationswiderstand des Verdichters
RXYQQ8~20U7Y1B
VRV IV Q+ Wärmepumpen-Baureihe
4P546229-1A – 2020.10
14~20 HP

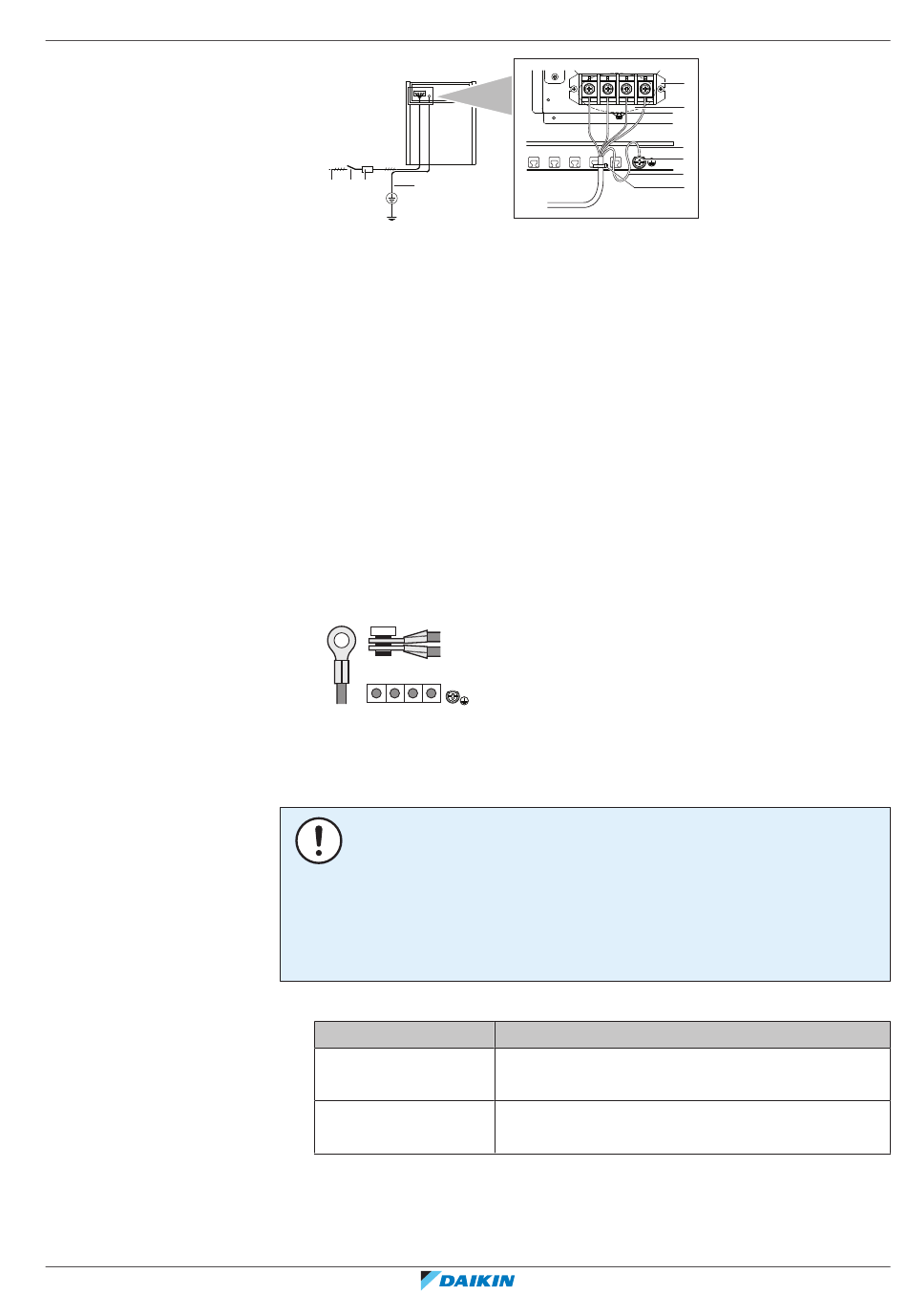

c b d
a
a Stromversorgung (380~415 V, 3N~ 50 Hz)
b Sicherung
c Fehlerstrom-Schutzschalter
d Erdungskabel
e Anschlussklemmleiste für Stromversorgung
f Jede Ader des Stromversorgungskabels anschließen: RED an L1, WHT an L2, BLK an
L3 und BLU an N
g Erdungskabel (GRN/YLW)
h Kabelbinder
i Kappenförmige Unterlegscheibe
j Beim Anschließen des Erdungskabels dieses am besten schlängeln.
System mit mehreren Außeneinheiten
Beim Anschließen der Stromversorgung an mehrere Außeneinheiten (Multi-
System) untereinander müssen Kabelschuhe verwendet werden. Kabel ohne
Isolierung können nicht benutzt werden.
In diesem Fall sollte die standardmäßig installierte Unterlegscheibe entfernt
werden.
Beide Adern an den Anschluss für die Stromversorgung wie unten gezeigt
anschließen:
L1 L2 L2 N
HINWEIS
Falls sich nach der Installation Kältemittel im Verdichter ansammelt, kann sich der
Isolationswiderstand zwischen den Polen verringern. Solange dieser aber mindestens
1 MΩ beträgt, arbeitet die Anlage weiter.
▪
Verwenden Sie für die Messung des Isolationswiderstands einen a 500 V-
Megatester.
▪
Verwenden Sie den Megatester NICHT für Niederspannungsschaltkreise.
1 Überprüfen Sie den Isolationswiderstand zwischen den Polen.
Wenn
≥1 MΩ
<1 MΩ
2 Schalten Sie den Strom ein und lassen Sie ihn 6 Stunden lang eingeschaltet.
Ergebnis: Der Verdichter erhitzt sich, so dass im Verdichter Kältemittel
verdampft.
Isolationswiderstand ist OK. Damit ist dieses
Verfahren abgeschlossen.
Isolationswiderstand ist nicht OK. Fahren Sie mit
dem nächsten Schritt fort.
