Daikin VRV IV Q+ Serie Referenz Für Installateure Und Benutzer Seite 168

26 | Technische Daten
Referenz für Installateure und Benutzer
168
4 In der Installationsanleitung finden Sie Informationen zur Innen-Außen-
Übertragung F1‑F2, Außen-Außen-Übertragung F1‑F2, Außen-
Multisystem-Übertragung Q1‑Q2.
5 Hinweise zur Benutzung des Schalters BS1~BS3 finden Sie auf dem
Aufkleber "Sicherheitsvorkehrungen bei Wartungsarbeiten" auf der
Abdeckung des Elektroschaltkastens.
6 Während des Betriebs NICHT die Schutzeinrichtung (S1PH) kurzschließen.
7 Nur bei Modell RYYQ
8 Nur bei Modell RYYQ/RYMQ
9 Bei 8~12 HP: Konnektor X1A (M1F) ist weiß, Konnektor X2A (M2F) ist rot.
9 Bei 14~20 HP: Farben (siehe unten).
10 Farben (siehe unten).

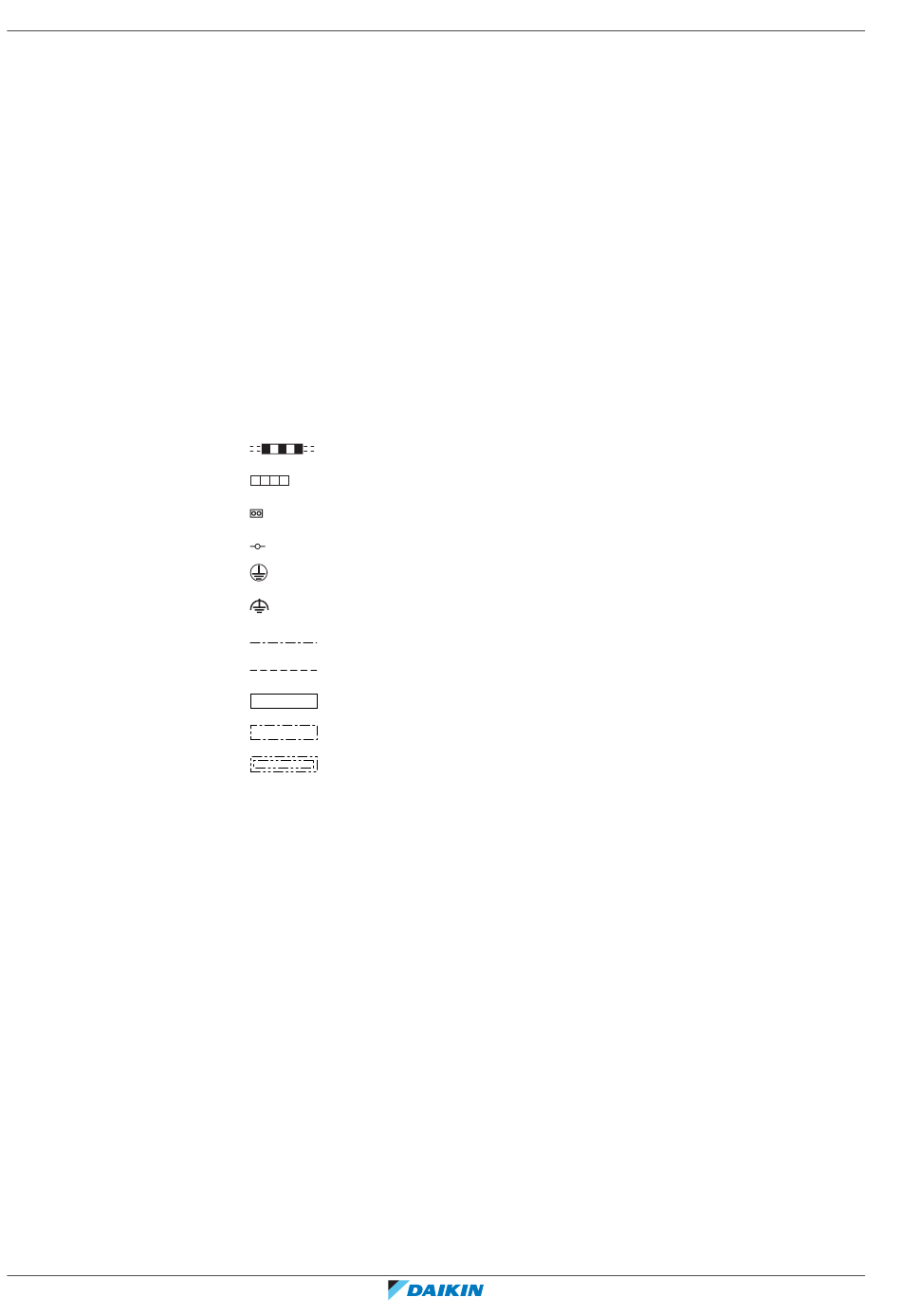

Symbole:
Verkabelung vor Ort
Klemmleiste
Konnektor
Anschluss
Schutzerde
Störfreie Erdung
Erdungskabel
Bauseitig zu liefern
Platine
Schaltkasten
Option
Farben:
BLK Schwarz
RED Rot
BLU Blau
WHT Weiß
GRN Grün
Legende für Elektroschaltplan 8~12 HP:
A1P Platine (Hauptplatine)
A2P Platine (Störfilter)
A3P Platine (Inverter)
A4P Platine (Ventilator)
A5P Platine (ABC I/P) (Option)
BS1~BS3 (A1P) Taster (MODE, SET, RETURN)
C* (A3P) Kondensator
RXYQQ8~20U7Y1B
VRV IV Q+ Wärmepumpen-Baureihe
4P546229-1A – 2020.10
