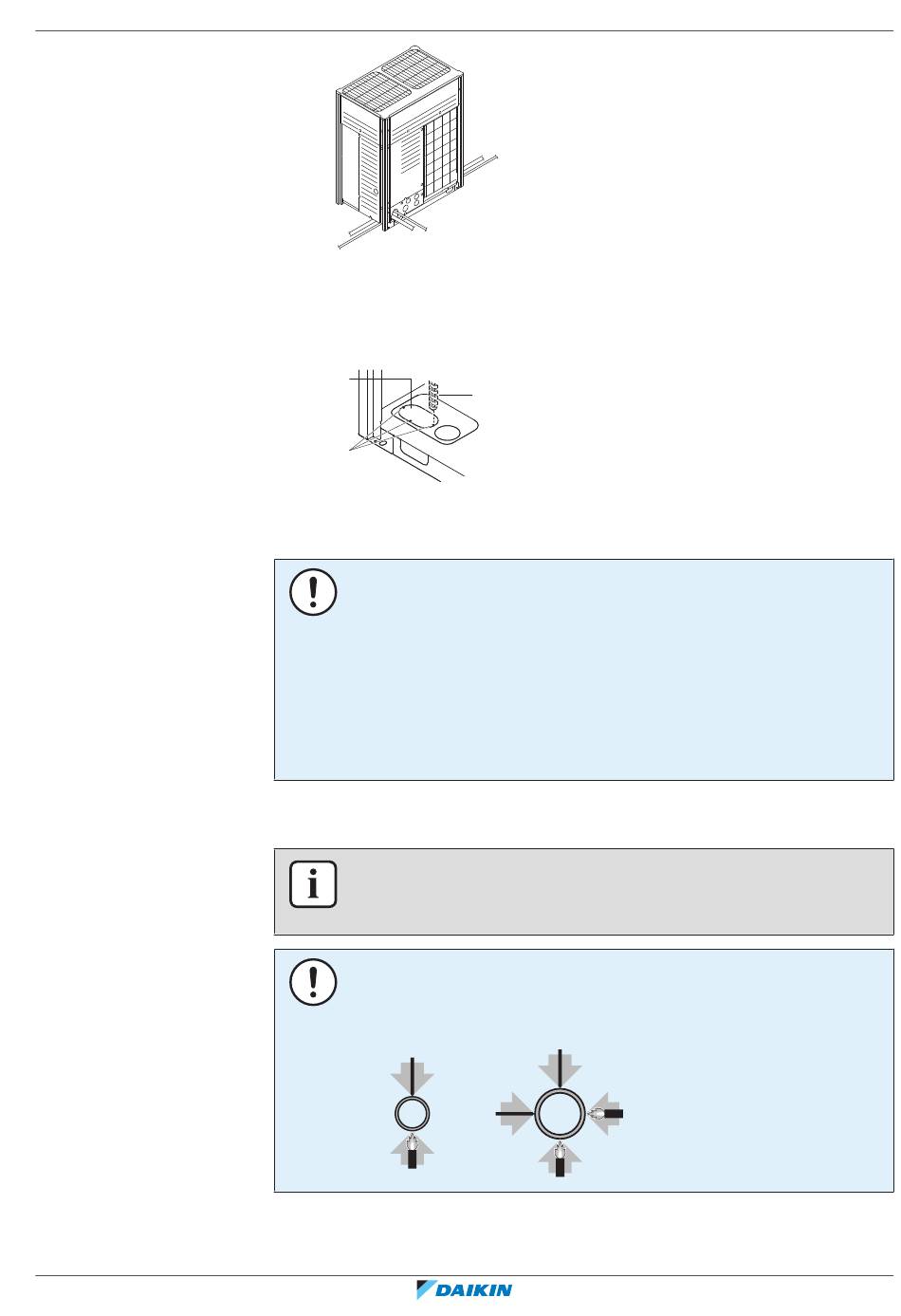

18.2.5 So schließen Sie Kältemittelrohre an die Außeneinheit an
RXYQQ8~20U7Y1B
VRV IV Q+ Wärmepumpen-Baureihe
4P546229-1A – 2020.10
a b
a Anschluss auf der linken Seite
b Anschluss vorne
c Anschluss auf der rechten Seite
Bei Anschluss an der Seite muss die Durchbruchöffnung an der Bodenplatte frei
sein:
a
c
a Große Durchbruchöffnung
b Bohrung
c Punkte zum Bohren
HINWEIS
Sicherheitsvorkehrungen bei der Schaffung von Durchbruchöffnungen:
▪
Achten Sie darauf, das Gehäuse nicht zu beschädigen.
▪
Nachdem Sie die Durchbruchöffnungen hergestellt haben, empfehlen wir Ihnen,
die Kanten und Bereiche um die Kanten mithilfe von Rostschutzfarbe zu
behandeln, um Rostbildung zu verhindern.
▪
Wenn Sie die elektrischen Leitungen durch die Durchbruchöffnungen führen,
wickeln Sie Schutzklebeband um die Leitungen, damit sie nicht beschädigt
werden.
INFORMATION
Die an dieser Stelle verwendeten Verbindungsrohre müssen vor Ort beschafft
werden, mit Ausnahme der Zusatzrohre.
HINWEIS
Sicherheitsvorkehrungen beim Anschluss bauseitiger Rohrleitungen. Fügen Sie
Lötmaterial hinzu, wie in der Abbildung gezeigt.
≤Ø25.4
1
1
18
|
c
b
>Ø25.4
1
2 2
1
Installation der Leitungen
