2 Sicherheitshinweise

Die Sicherheitshinweise in diesem Dokument beziehen sich
nur auf ein einzelnes Produkt. In Kombination mit anderen
Anlagenteilen können Gefahrenpotentiale entstehen, die
durch eine Gefahrenanalyse betrachtet werden müssen. Für
die Erstellung der Gefahrenanalyse, die Einhaltung daraus re-
sultierender Schutzmaßnahmen sowie die Einhaltung regio-
naler Sicherheitsbestimmungen, ist der Betreiber verantwort-
lich.
Das Dokument enthält grundlegende Sicherheitshinweise, die
bei Inbetriebnahme, Betrieb und Wartung zu beachten sind.
Nichtbeachtung kann zur Folge haben:
– Gefährdung von Personen durch elektrische, mechani-
sche und chemische Einwirkungen.
– Gefährdung von Anlagen in der Umgebung.
– Versagen wichtiger Funktionen.
– Gefährdung der Umwelt durch Austreten gefährlicher
Stoffe bei Leckage.
Die Sicherheitshinweise berücksichtigen nicht:
– Zufälligkeiten und Ereignisse, die bei Montage, Betrieb
und Wartung auftreten können.
– Die ortsbezogenen Sicherheitsbestimmungen, für de-
ren Einhaltung (auch seitens des hinzugezogenen
Montagepersonals) der Betreiber verantwortlich ist.
Vor Inbetriebnahme:
1. Das Produkt sachgerecht transportieren und lagern.
2. Schrauben und Kunststoffteile am Produkt nicht lackie-
ren.
3. Installation und Inbetriebnahme durch eingewiesenes
Fachpersonal durchführen.
4. Montage- und Betriebspersonal ausreichend schulen.
5. Sicherstellen, dass der Inhalt des Dokuments vom zu-
ständigen Personal vollständig verstanden wird.
6. Verantwortungs- und Zuständigkeitsbereiche regeln.
7. Sicherheitsdatenblätter beachten.
8. Sicherheitsvorschriften für die verwendeten Medien be-
achten.
Bei Betrieb:
9. Dokument am Einsatzort verfügbar halten.
10. Sicherheitshinweise beachten.
11. Das Produkt gemäß diesem Dokument bedienen.
12. Das Produkt entsprechend der Leistungsdaten betreiben.
13. Das Produkt ordnungsgemäß instand halten.
14. Wartungsarbeiten bzw. Reparaturen, die nicht in dem Do-
kument beschrieben sind, nicht ohne vorherige Abstim-
mung mit dem Hersteller durchführen.
Bei Unklarheiten:
15. Bei nächstgelegener GEMÜ-Verkaufsniederlassung nach-
fragen.
www.gemu-group.com

3 Produktbeschreibung

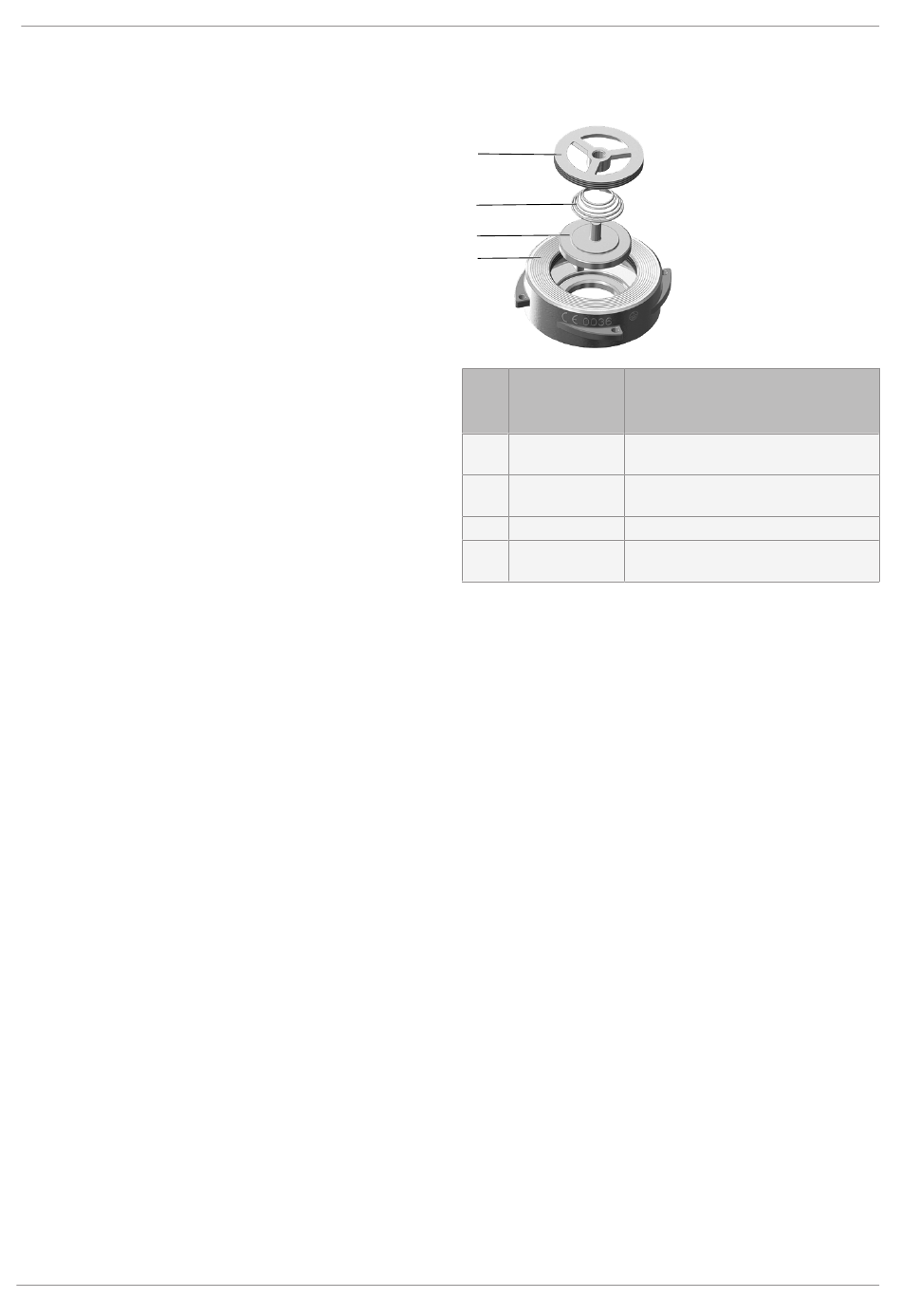

3.1 Aufbau

4
3
2
1
Po- Benennung
siti-
on
1 Gehäuse
2 Teller
3 Feder
4 Federkreuz

3.2 Beschreibung

Bei GEMÜ R90 handelt es sich um ein Teller-Rückschlagven-
til aus Metall mit Flanschverbindung und genormter Baulän-
ge nach DIN EN 558. Gehäuse, Teller und Dichtung sind in
verschiedenen Materialien verfügbar. In der Variante mit me-
tallischer Dichtung ist das Ventil GEMÜ R90 bei Hochtempe-
raturen bis 400 °C einsetzbar.

3.3 Funktion

Durch die Fluidströmung wird der Teller 2 des Rückschlag-
ventils geöffnet. Rückschlagventile benötigen einen geringen
Öffnungsdruck. Die daraus entstehende Öffnungskraft lenkt
den Teller 2 gegen die Feder 3 indem sie die Gewichtskraft
des Tellers 2 und die Federkraft der Feder 3 überwindet, so
dass das Medium freigegeben wird.
5 / 21
3 Produktbeschreibung
Werkstoffe
1.4408, CC333G, 1.0619, 1.4469
(Superduplex)
1.4408, CC333G, 1.0619, 1.4469
(Superduplex)
1.4571, C4 (Hastelloy)
1.4408, CC333G, 1.0619, 1.4469
(Superduplex)
GEMÜ R90
