- Seite 1 GEMÜ R90 Teller-Rückschlagventil aus Metall Betriebsanleitung Weitere Informationen Webcode: GW-R90...
- Seite 2 Alle Rechte wie Urheberrechte oder gewerbliche Schutzrechte werden ausdrücklich vorbehalten. Dokument zum künftigen Nachschlagen aufbewahren. © GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG 08.09.2020 GEMÜ R90 2 / 21 www.gemu-group.com...
-
Seite 3: Inhaltsverzeichnis
11 Fehlerbehebung ............18 12 Inspektion und Wartung ..........19 12.1 Ersatzteile ............19 13 Ausbau aus Rohrleitung ..........19 14 Entsorgung ............... 19 15 Rücksendung ............19 16 Konformitätserklärung nach 2014/68/EU (Druckgerä- terichtlinie) ............... 20 www.gemu-group.com 3 / 21 GEMÜ R90... -
Seite 4: Allgemeines
Symbol ge- kennzeichnet. Folgende Signalwörter bzw. Gefährdungsstufen werden ein- gesetzt: GEFAHR Unmittelbare Gefahr! ▶ Bei Nichtbeachtung drohen schwerste Verletzungen oder Tod. WARNUNG Möglicherweise gefährliche Situation! ▶ Bei Nichtbeachtung drohen schwerste Verletzungen oder Tod. GEMÜ R90 4 / 21 www.gemu-group.com... -
Seite 5: Sicherheitshinweise

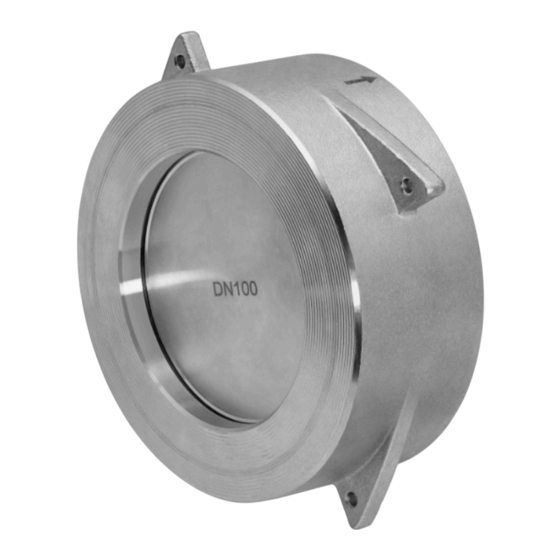

1. Das Produkt sachgerecht transportieren und lagern. 3.2 Beschreibung 2. Schrauben und Kunststoffteile am Produkt nicht lackie- ren. Bei GEMÜ R90 handelt es sich um ein Teller-Rückschlagven- 3. Installation und Inbetriebnahme durch eingewiesenes til aus Metall mit Flanschverbindung und genormter Baulän- Fachpersonal durchführen. -
Seite 6: Typenschild
Dokument festgeleg- ten Betriebsbedingungen verwenden. Das Produkt ist für den Einbau in Rohrleitungen und zur Steuerung eines Betriebsmediums konzipiert. Das Produkt ist bestimmungsgemäß nicht für den Einsatz in explosionsgefährdeten Bereichen geeignet. GEMÜ R90 6 / 21 www.gemu-group.com... -
Seite 7: Bestelldaten
0107 PN 6 / Flansch EN 1092, Baulänge FTF EN 558-1 und im PE Beutel verpackt Reihe 49 (R90), Reihe 16 (R91) PN 10 / Flansch EN 1092, Baulänge FTF EN 558-1 Reihe 49 (R90), Reihe 16 (R91) PN 16 / Flansch EN 1092, Baulänge FTF EN 558-1 Reihe 49 (R90), Reihe 16 (R91) PN 25 / Flansch EN 1092, Baulänge FTF EN 558-1... -
Seite 8: Bestellbeispiel
2 DN DN 32 3 Betriebsdruck 16 bar 4 Anschlussart PN 16 / Flansch EN 1092, Baulänge FTF EN 558-1 Reihe 49 (R90), Reihe 16 (R91) 5 Gehäusewerkstoff 1.0619 / ASTM A216 / WCB 6 Werkstoff Absperrelement 1.4408 / ASTM A351 / CF8M 7 Werkstoff Führungselement... -
Seite 9: Technische Daten
40 bar Druckverluste: 1000 DN 300 DN 250 DN 200 DN 150 DN 125 DN 100 DN 80 DN 65 DN 50 DN 40 DN 32 DN 25 DN 20 DN 15 Druckverlust [bar] www.gemu-group.com 9 / 21 GEMÜ R90... - Seite 10 G nach EN 12266-1 (metallisch dichtend) Druck-Temperatur- Werkstoff 1.4408 (Code 4) Zuordnung: Temperatur [°C] 32,7 29,7 27,5 25,6 33,1 30,2 27,3 25,3 23,2 26,5 23,9 22,2 20,7 28,9 26,1 23,8 21,8 20,5 28,1 25,7 23,1 21,5 Drücke in bar GEMÜ R90 10 / 21 www.gemu-group.com...
- Seite 11 30,2 27,3 25,3 23,2 26,5 23,9 22,2 20,7 28,9 26,1 23,8 21,8 20,5 28,8 26,5 23,8 22,1 20,6 Drücke in bar Kv-Werte: Kv-Werte Kv-Werte in m³/h Bei Verwendung von Tellerfedern wird der Kv-Wert reduziert. www.gemu-group.com 11 / 21 GEMÜ R90...
-
Seite 12: Produktkonformitäten
1,03 1,64 1,66 1,71 1,69 1,66 2,45 2,48 2,54 2,52 2,48 3,83 3,89 3,98 3,95 3,88 8,44 8,37 8,23 12,37 12,26 12,06 23,94 23,74 23,35 39,21 38,88 38,23 58,26 57,81 56,81 Gewichte in kg GEMÜ R90 12 / 21 www.gemu-group.com... -
Seite 13: Abmessungen
7 Abmessungen 7 Abmessungen DN 15 bis 100 ø d ø D 31,5 97,5 Maße in mm www.gemu-group.com 13 / 21 GEMÜ R90... - Seite 14 7 Abmessungen DN 125 bis 300 Anschlussart PN 10 (Code 2), PN 16 (Code 3) PN 25 (Code 5) PN 40 ANSI (Code 6) (Code D) 118,5 Maße in mm GEMÜ R90 14 / 21 www.gemu-group.com...
-
Seite 15: Herstellerangaben
● WARNUNG Unter Druck stehende Armaturen! ▶ Gefahr von schwersten Verletzungen oder Tod. Anlage drucklos schalten. ● Anlage vollständig entleeren. ● WARNUNG Aggressive Chemikalien! ▶ Verätzungen. Geeignete Schutzausrüstung tragen. ● Anlage vollständig entleeren. ● www.gemu-group.com 15 / 21 GEMÜ R90... -
Seite 16: Einbau
Gehäuse-Außendurchmesser auf die Innenseite der Flansch-Schrauben. 10. Durchflussrichtung des Rückschlagventils beachten. 11. Flansch-Schrauben kreuzweise mit dem entsprechenden Drehmoment anziehen. Anzugsdrehmomente der Flansch-Schrauben Gewinde M 12 M 16 M 20 M 24 M 27 Drehmoment [Nm] 20 GEMÜ R90 16 / 21 www.gemu-group.com... -
Seite 17: Inbetriebnahme
öffnen). 2. Bei neuen Anlagen und nach Reparaturen Leitungssystem spülen (das Produkt muss vollständig geöffnet sein). ð Schädliche Fremdstoffe wurden entfernt. ð Das Produkt ist einsatzbereit. 3. Das Produkt in Betrieb nehmen. www.gemu-group.com 17 / 21 GEMÜ R90... -
Seite 18: Fehlerbehebung
Das Produkt zur Reparatur an GEMÜ Ventilgehäuse defekt senden Schrauben nicht festgezogen Schrauben festziehen Das Produkt ist undicht Das Produkt ist defekt Das Produkt auf Beschädigungen prüfen, ggf. ersetzen O-Ring Teller defekt Das Produkt zur Reparatur an GEMÜ senden GEMÜ R90 18 / 21 www.gemu-group.com... -
Seite 19: Inspektion Und Wartung
▶ Beschädigung des GEMÜ Produkts. Das Produkt nicht zerlegen sondern ● komplett an GEMÜ schicken. 1. Das Produkt mit geeignetem Werkzeug komplett aus der Anlage ausbauen. 2. Das Produkt mit Rücksendeerklärung an GEMÜ schicken. www.gemu-group.com 19 / 21 GEMÜ R90... -
Seite 20: Konformitätserklärung Nach 2014/68/Eu (Druckgeräterichtlinie)
Wir, die Firma GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach erklären, dass das unten aufgeführte Produkt die Sicherheitsanforderungen der Druckgeräterichtlinie 2014/68/EU erfüllt. Benennung des Druckgerätes: GEMÜ R90 Benannte Stelle: TÜV Rheinland Industrie Service GmbH Nummer: 0035 Zertifikat-Nr.: 01 202 926/Q-02 0036 Konformitätsbewertungsverfahren:... - Seite 21 Änderungen vorbehalten GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG *88715695* Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach 09.2020 | 88715695 Tel. +49 (0)7940 123-0 · info@gemue.de www.gemu-group.com...
