9 Einbau in Rohrleitung
HINWEIS
Werkzeug!
▶ Benötigtes Werkzeug für Einbau und Montage ist nicht
im Lieferumfang enthalten.
Passendes, funktionsfähiges und sicheres Werkzeug
●
verwenden.
1. Eignung des Produkts für den jeweiligen Einsatzfall si-
cherstellen.
2. Technische Daten des Produkts und der Werkstoffe prü-
fen.
3. Geeignetes Werkzeug bereithalten.
4. Geeignete Schutzausrüstung gemäß den Regelungen des
Anlagenbetreibers beachten.
5. Entsprechende Vorschriften für Anschlüsse beachten.
6. Montagearbeiten durch geschultes Fachpersonal durch-
führen.
7. Anlage bzw. Anlagenteil stilllegen.
8. Anlage bzw. Anlagenteil gegen Wiedereinschalten si-
chern.
9. Anlage bzw. Anlagenteil drucklos schalten.
10. Anlage bzw. Anlagenteil vollständig entleeren und abküh-
len lassen bis Verdampfungstemperatur des Mediums
unterschritten ist und Verbrühungen ausgeschlossen
sind.
11. Anlage bzw. Anlagenteil fachgerecht dekontaminieren,
spülen und belüften.
12. Rohrleitungen so legen, dass Schub- und Biegungskräfte,
sowie Vibrationen und Spannungen vom Produkt fernge-
halten werden.
13. Das Produkt nur zwischen zueinander passenden, fluch-
tenden Rohrleitungen montieren (siehe nachfolgende Ka-
pitel).
14. Einbaulage beachten: horizontal oder vertikal.
15. Richtung des Betriebsmediums beachten: in Durchfluss-
richtung.
GEMÜ R90

9.2 Einbau

1. Einbauvorbereitungen durchführen (siehe Kapitel "Ein-
bauvorbereitungen").
2. Rückschlagventil und geeignete Flachdichtungen vor dem
Einbau auf eventuelle Beschädigungen prüfen. Die Be-
weglichkeit des Rückschlagventils überprüfen. Beschä-
digte Teile dürfen nicht eingebaut werden.
3. Sicherstellen, dass nur Rückschlagventile eingebaut wer-
den, deren Druckklasse, chemische Beständigkeit, An-
schluss und Abmessungen den Einsatzbedingungen ent-
sprechen.

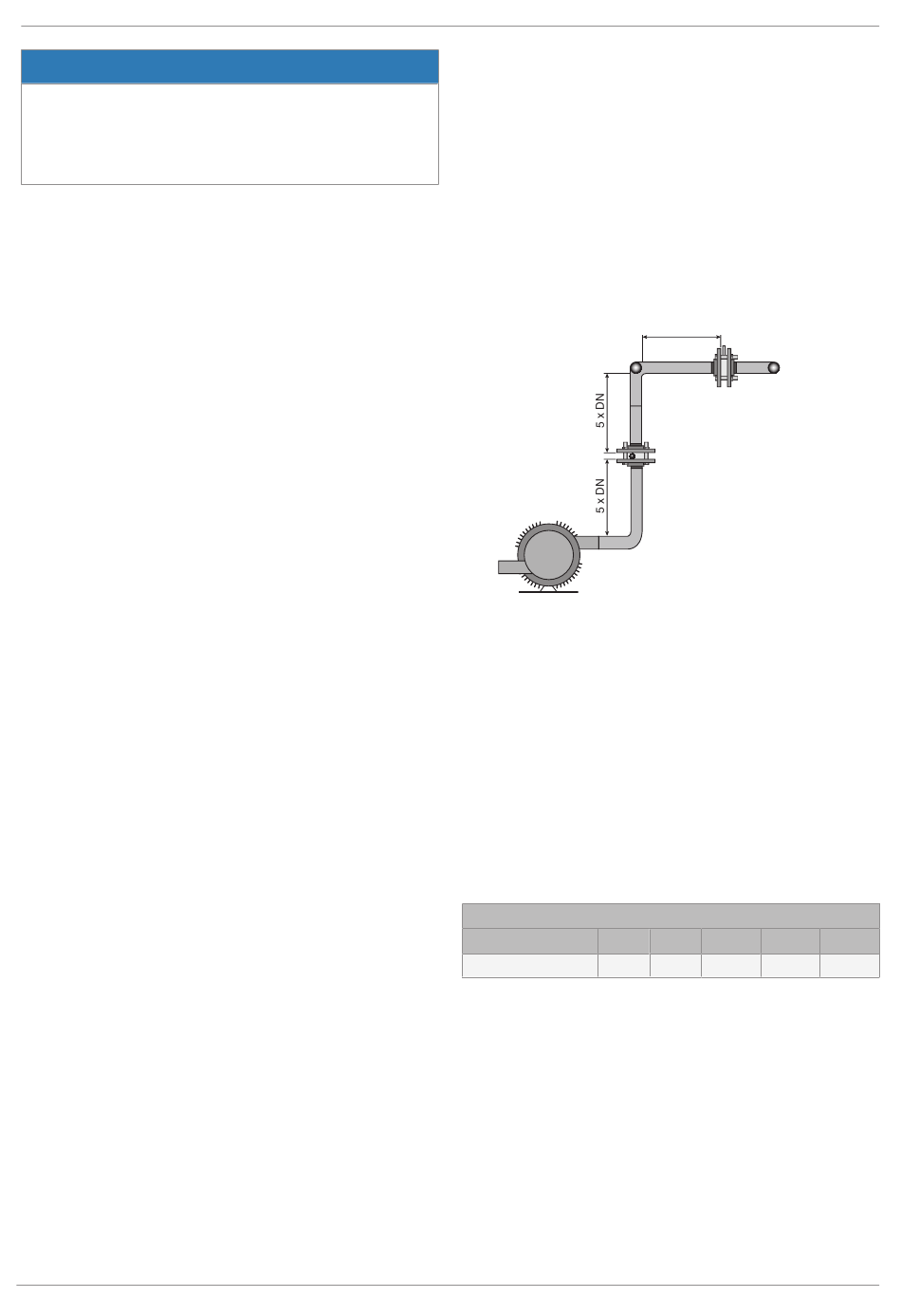

4. Vor und hinter der Rückschlagklappe eine gerade Rohr-
strecke von mindestens 5 x Nenndurchmesser vorsehen.
5. Bei Metall-Rohrleitungen Flansche nach EN1092-1 bzw.
EN1092-2 verwenden.
6. Keine direkte Montage auf einen Pumpenflansch.
7. Pulsierende Strömungsverhältnisse und Druckschläge
vermeiden.
8. Wird das Rückschlagventil horizontal durchströmt, muss
die Ringschraube nach oben stehen.
9. Rückschlagklappe mittels der Ringschraube zwischen
den Flanschen einführen. Die Zentrierung erfolgt mit dem
Gehäuse-Außendurchmesser auf die Innenseite der
Flansch-Schrauben.
10. Durchflussrichtung des Rückschlagventils beachten.
11. Flansch-Schrauben kreuzweise mit dem entsprechenden
Drehmoment anziehen.
Anzugsdrehmomente der Flansch-Schrauben
Gewinde
Drehmoment [Nm] 20
16 / 21
5 x DN
M 12 M 16 M 20 M 24
35 60 100
