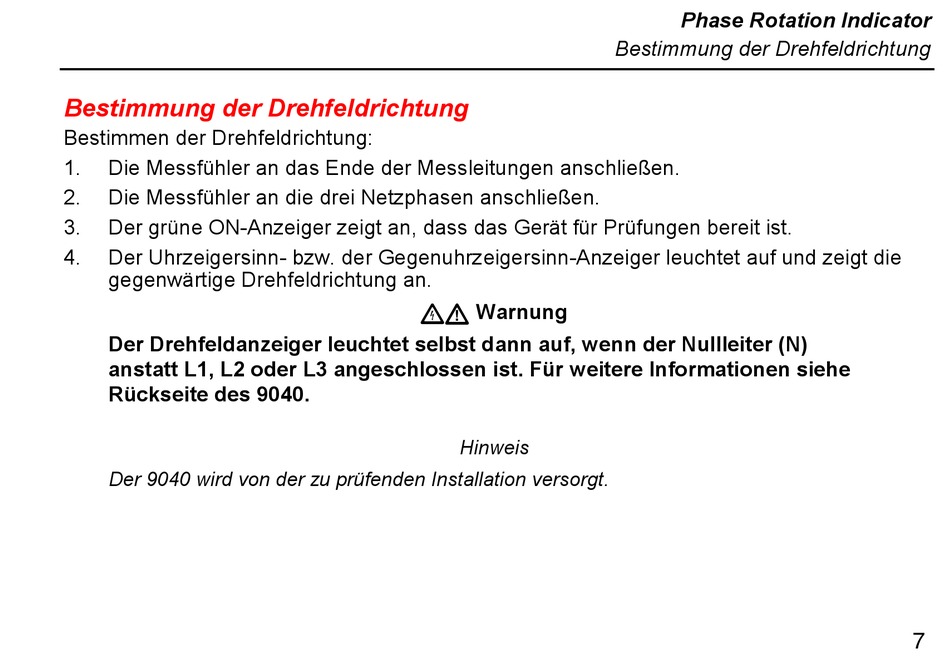

Bestimmung Der Drehfeldrichtung - Fluke 9040 Bedienungshandbuch

Bestimmung der Drehfeldrichtung

Bestimmen der Drehfeldrichtung:
1. Die Messfühler an das Ende der Messleitungen anschließen.
2. Die Messfühler an die drei Netzphasen anschließen.
3. Der grüne ON-Anzeiger zeigt an, dass das Gerät für Prüfungen bereit ist.
4. Der Uhrzeigersinn- bzw. der Gegenuhrzeigersinn-Anzeiger leuchtet auf und zeigt die
gegenwärtige Drehfeldrichtung an.
Der Drehfeldanzeiger leuchtet selbst dann auf, wenn der Nullleiter (N)
anstatt L1, L2 oder L3 angeschlossen ist. Für weitere Informationen siehe
Rückseite des 9040.
Der 9040 wird von der zu prüfenden Installation versorgt.
XW Warnung
Hinweis
Phase Rotation Indicator
Bestimmung der Drehfeldrichtung
7
