Betriebsanleitung IR-225 Plus
10 Montage
10.1
Lieferumfang
Alle Teile der Lieferung auf Vollständigkeit und Transportschäden überprüfen.
Fehlende Teile oder Transportschäden bitte sofort Georg Fischer melden.
Lieferumfang siehe Kap. 25 „Lieferumfang und Zubehör".
10.2
Montage
Die Maschine ist komplett montiert.
Die Transportkiste ist zugleich der Arbeitstisch. Dieser berücksichtigt
ergonomisch korrekte Haltung während des Schweissvorganges.

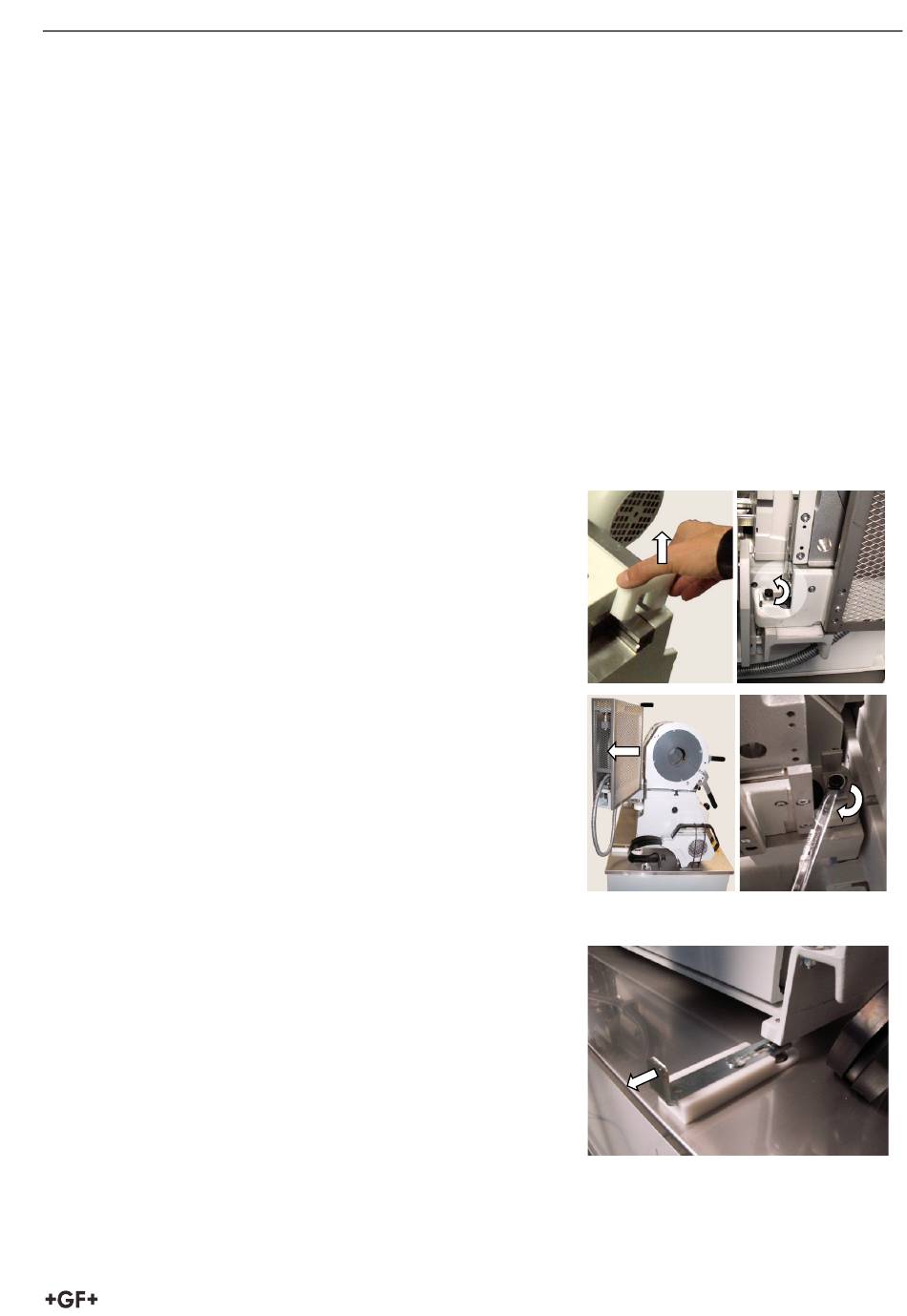

1. Die Transporthaube an den
vorgesehenen Haltegriffen öffnen
bzw. abnehmen.
2. Transportsicherung auf der
rechten Seite am Spannschlitten
lösen .
3. Heizstrahlerarretierung komplett
lösen .
Heizstrahler in Betriebsposition
ziehen, den Spannschlitten
schliessen und die Arretierung
festziehen.
4. Den Planhobel ausschwenken .
Die IR-225 Plus ist am Arbeitstisch mittels drei Verriegelungsschieber fixiert.
Falls es erforderlich ist, die Maschine
auszurichten oder vom Arbeitstisch zu
lösen, dann ist wie folgt vorzugehen:
5. Die drei Verriegelungsschieber
öffnen.
An den Stellfüssen die Maschine
ausrichten und die Verriegelung
wieder schliessen.
6. Die Maschine ans Netz anschliessen. (Hierzu das Typenschild der
Maschine sowie die Kap. 5 „Technische Daten" und 10.3 „Netzanschluss-
möglichkeiten" beachten).
(04.15) IR-225 Plus_BA_01
10 Montage
15
