PCAN-Router – Benutzerhandbuch
6.4 Firmware über serielle Anschlüsse
übertragen
Dieser Abschnitt beschreibt, wie Sie den Bootloader des Mikrocon-
trollers aktivieren. Der eigentliche Upload-Vorgang hängt von der
verwendeten Upload-Software ab, die Sie von einem Drittanbieter
erhalten, und wird hier nicht beschrieben.
Wichtiger Hinweis: Bei einem Upload der Firmware über die
RS-232-Schnittstelle kann der CAN-Bootloader überschrieben
werden. Danach ist ein Firmware-Upload per CAN nicht mehr
möglich.
So aktivieren Sie den Bootloader des Mikrocontrollers:
Kurzschlussgefahr! Gehen Sie beim Löten mit großer Sorgfalt
vor, um Kurzschlüsse zu vermeiden.
Achtung! Durch elektrostatische Entladung (ESD) können Kom-
ponenten auf der Platine beschädigt oder zerstört werden.
Treffen Sie daher Vorkehrungen zur Vermeidung von ESD.
1. Schalten Sie den PCAN-Router aus, indem Sie ihn von der
Spannungsversorgung trennen.
2. Öffnen Sie das Gehäuse des PCAN-Router durch Entfernen
der Schrauben, um Zugriff auf die Platine zu erhalten.

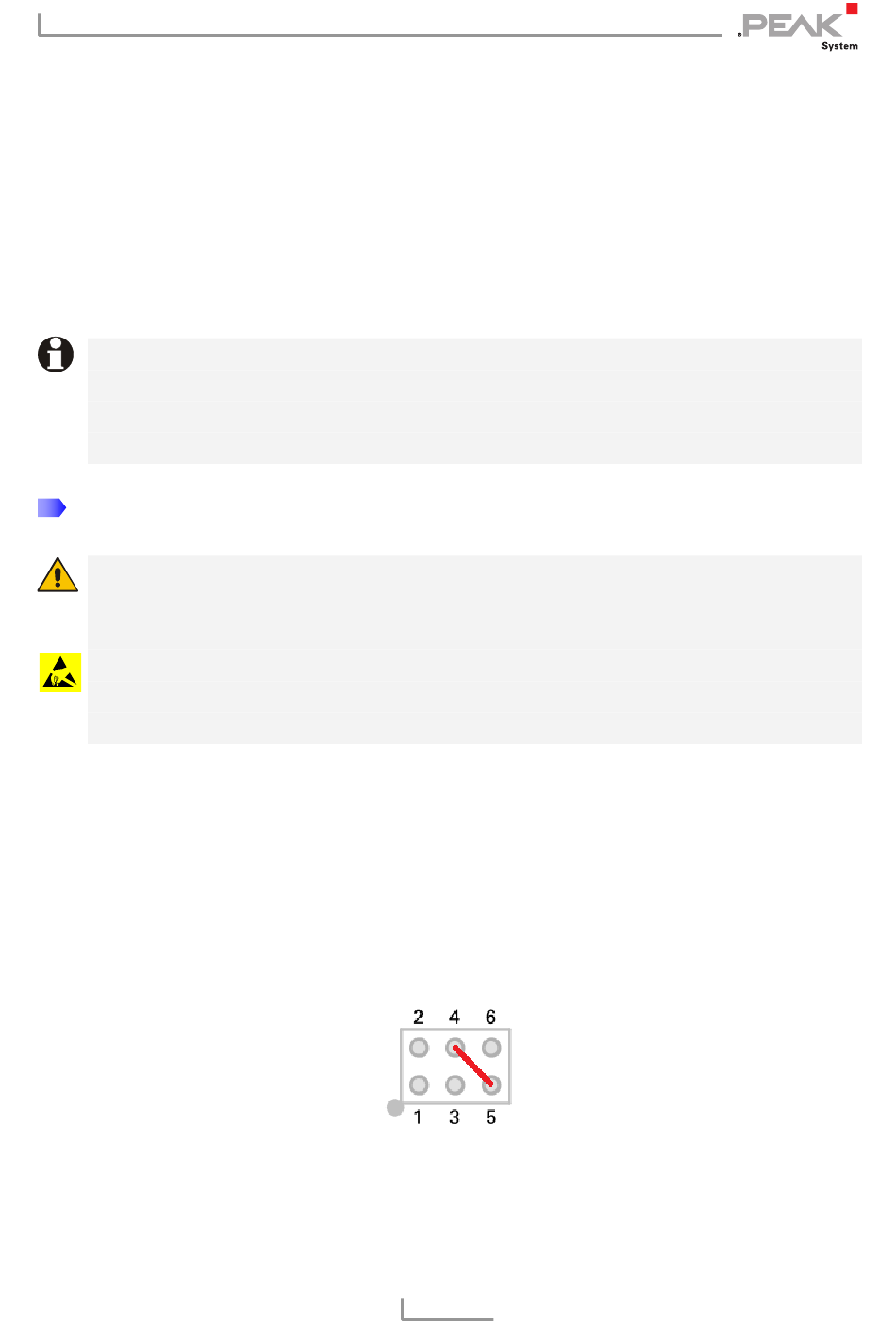

3. Stellen Sie auf dem Anschlussfeld J4 eine Verbindung zwi-
schen Pin 4 (\Boot_ser) und Pin 5 (GND) her.
4. Stellen Sie eine serielle Verbindung zum Computer oder
zum Programmieradapter her.
