PCAN-Router – Benutzerhandbuch
4.2

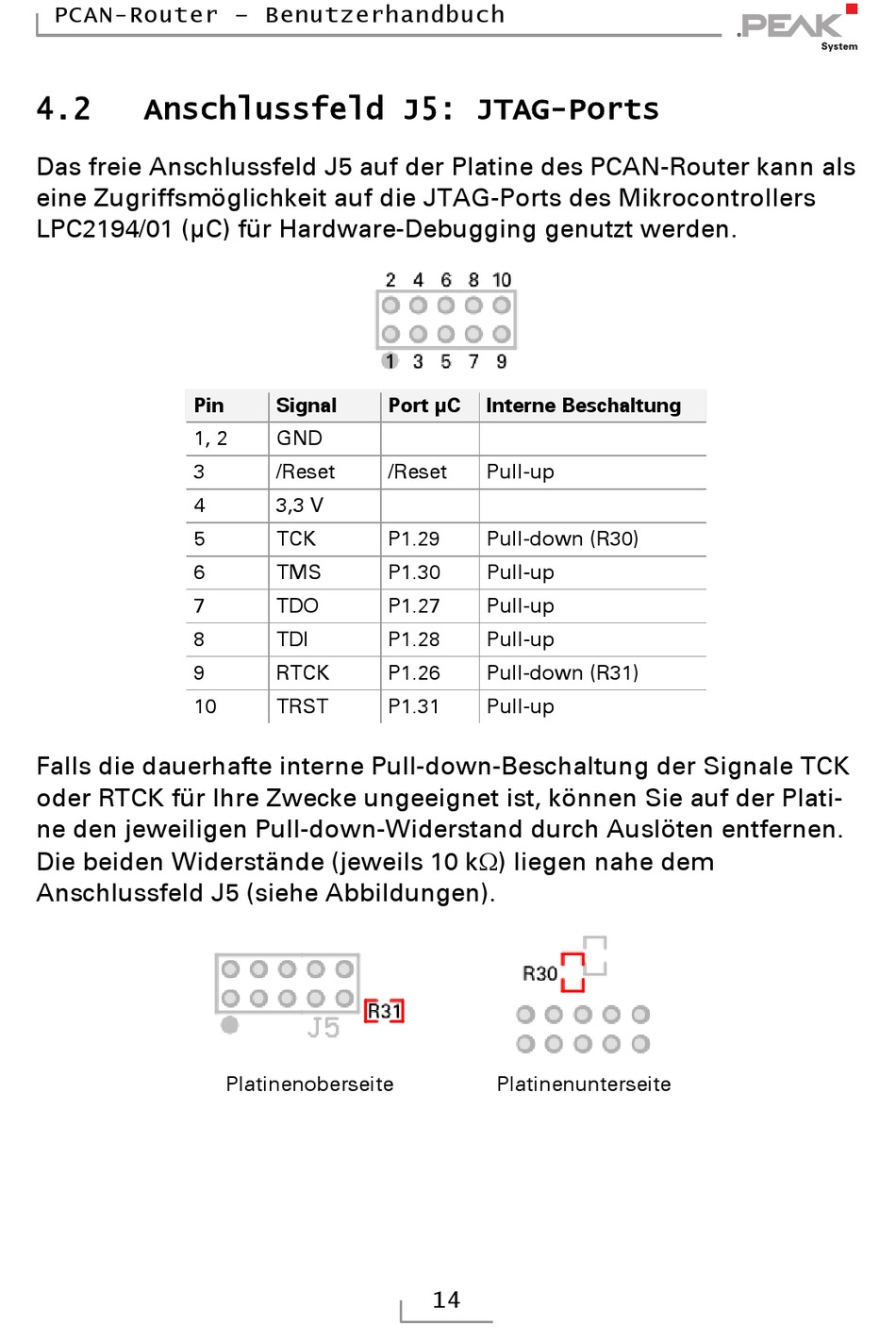

Anschlussfeld J5: JTAG-Ports

Das freie Anschlussfeld J5 auf der Platine des PCAN-Router kann als
eine Zugriffsmöglichkeit auf die JTAG-Ports des Mikrocontrollers
LPC2194/01 (μC) für Hardware-Debugging genutzt werden.
Pin
1, 2
3
4
5
6
7
8
9
10
Falls die dauerhafte interne Pull-down-Beschaltung der Signale TCK
oder RTCK für Ihre Zwecke ungeeignet ist, können Sie auf der Plati-
ne den jeweiligen Pull-down-Widerstand durch Auslöten entfernen.
Die beiden Widerstände (jeweils 10 k) liegen nahe dem
Anschlussfeld J5 (siehe Abbildungen).
Signal Port μC
GND
/Reset /Reset
3,3 V
TCK P1.29
TMS P1.30
TDO P1.27
TDI P1.28
RTCK P1.26
TRST P1.31
Platinenoberseite
Interne Beschaltung
Pull-up
Pull-down (R30)
Pull-up
Pull-up
Pull-up
Pull-down (R31)
Pull-up
Platinenunterseite
14
