PCAN-Router – Benutzerhandbuch
PCAN-Router optoentkoppelt IPEH-002211:
Pin Funktion am Anschluss CAN1
1 +5 V für externe Geräte (optional)
2 CAN1_L
3 GND1
4 Reserviert
5 SHIELD
6 Boot (High-Pegel)
Aktivierung CAN-Bootloader
7 CAN1_H
8 Din0 (Low-aktiv)
9 Versorgung +U
2.2

Schraubklemmenleiste (IPEH-002210-P)

Neben der Spannungsversorgung und den CAN-Kanälen enthält die
Schraubklemmenleiste Anschlüsse für eine serielle Schnittstelle mit
RS-232-Pegeln.
3 Siehe Abschnitt
4 Kurzschlussgefahr! Siehe Abschnitt
4
b1

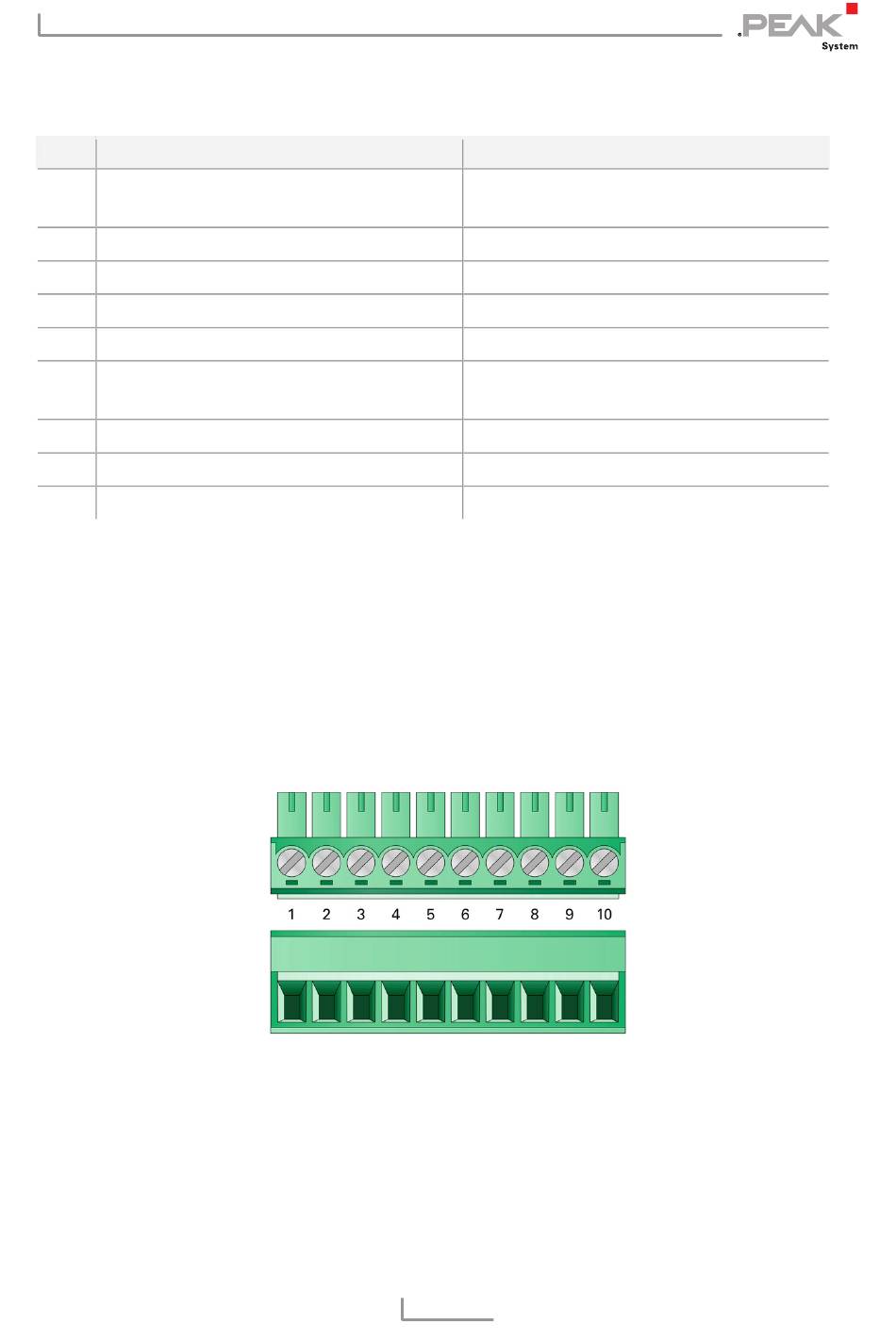

Abbildung 2: Schraubklemmenleiste
Gegenstecker Phoenix Contact MC 1,5/10-ST-3,81
4.4 auf Seite 18
Funktion am Anschluss CAN2
3 +5 V für externe Geräte (optional,
per DC/DC-Wandler)
CAN2_L
GND2
Nicht belegt
SHIELD
Nicht belegt
CAN2_H
Nicht belegt
Nicht belegt
6.2 auf Seite 24
9
1
