Somit können auch unterschiedliche Spannungsquellen
angeschlossen sein.
Beim D-Sub-Anschluss CAN1 kann zusätzlich über Pin 6 der
Bootloader für den Firmware-Upload aktiviert werden. Der Kanal
CAN1 (IPEH-002210) oder CAN2 (IPEH-002211) enthält zusätzlich
einen digitalen Eingang namens Din0, der vom Mikrocontroller
ausgewertet werden kann.
PCAN-Router IPEH-002210:
Pin Funktion am Anschluss CAN1
1 +5 V für externe Geräte (optional)
2 CAN1_L
3 GND
4 Reserviert
5 SHIELD
6 Boot (High-Pegel)
Aktivierung CAN-Bootloader
7 CAN1_H
8 Nicht belegt
9 Versorgung +U
1 Siehe Abschnitt
2 Kurzschlussgefahr! Siehe Abschnitt

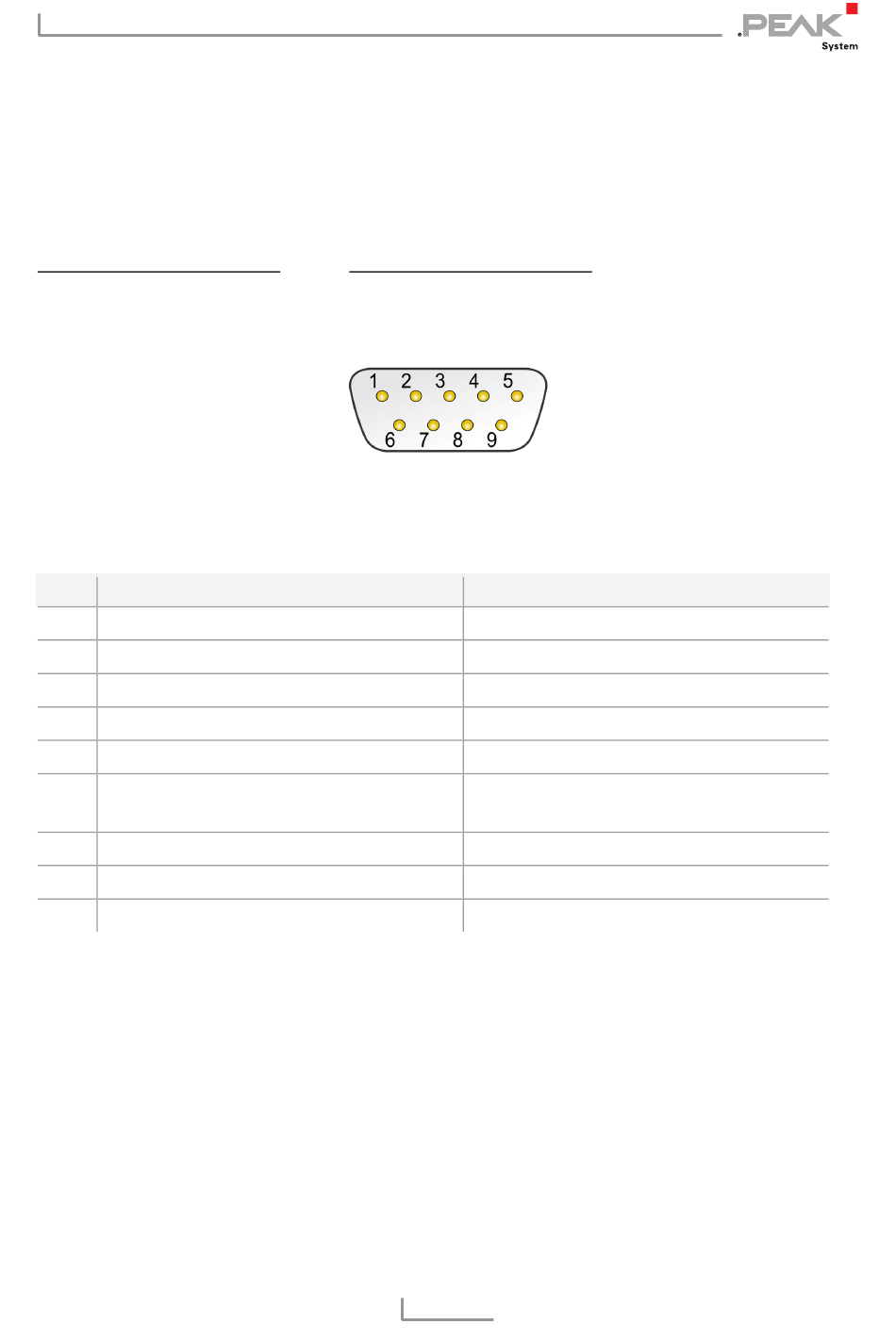

Abbildung 1: Pinverteilung D-Sub-Anschluss
2
b1
4.4 auf Seite 18
Funktion am Anschluss CAN2
1 +5 V für externe Geräte (optional)
CAN2_L
GND
Nicht belegt
SHIELD
Nicht belegt
CAN2_H
Din0 (Low-aktiv)
Versorgung +U
6.2 auf Seite 24
8
b2
1
