met zich mee. Volg de onderstaande veiligheidsvoorschriften op.
• Gebruik de laser volgens de aanwijzingen van de producent.
• Richt nooit bewust of onbewust de laserstraal in de richting van mensen,
dieren of een ander object dan het te bewerken materiaal.
• Voorkom het onverwacht richten van de laserstraal naar de ogen van
andere personen of dieren door een periode langer dan 0,25 s, bv. via
weerkaatsing door spiegels.
• Verzeker zich altijd of de laserstraal op het materiaal dat geen
weerkaatsende oppervlaktes heeft, gericht is.
• Glanzende staalplaat (of andere materialen met een licht weerkaatsende
oppervlakte) laat het gebruik van de laser niet toe omdat op die manier
kan het licht in de richting van de operator, deerden en dieren gevaarlijk
weerkaatsen.
• Het is verboden om de laser door een ander soort toestel te vervangen.
Laat alle reparaties door de producent of een bevoegde persoon uitvoeren.
Let op: Laserstraling.
LET OP: Het instellen op een andere manier dan in deze
gebruiksaanwijzing
aangegeven,
laserstraling!

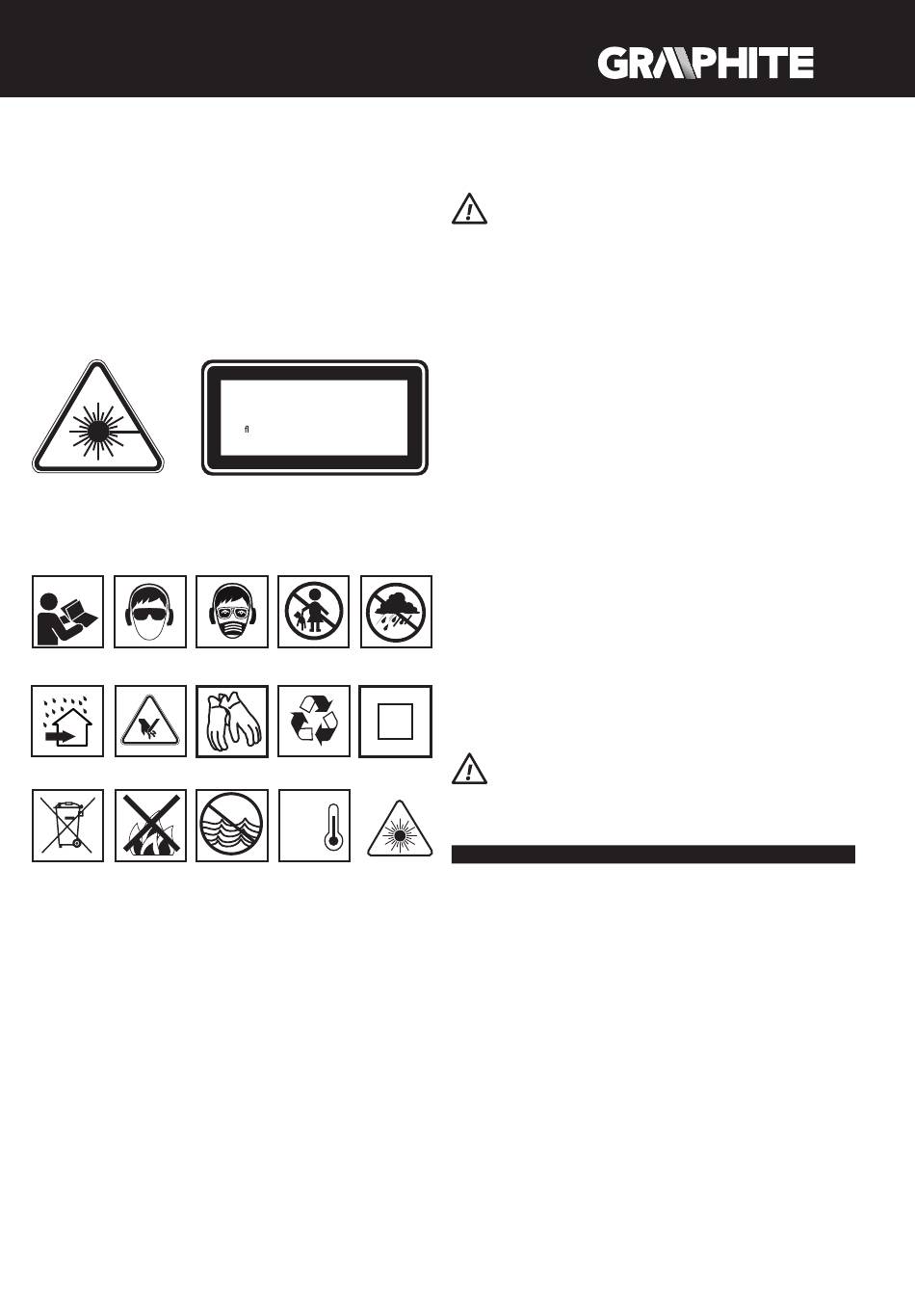

Uitleg van de gebruikte pictogrammen
1
2
6
7
11
12
1.
Lees
de
gebruiksaanwijzing,
veiligheidsaanwijzingen op.
2.
Gebruik veiligheidsbril en gehoorbescherming.
3.
Werk in een beschermende masker.
4.
Laat kinderen niet in de buurt van het gereedschap komen.
5.
Bescherm tegen regen.
6.
Voor binnengebruik bestemd, bescherm tegen water en vocht.
7.
Let op, scherpe elementen!
8.
Gebruik beschermende handschoenen.
9.
Recyclage.
10. Tweede veiligheidsklasse.
11. Selectief inzamelen.
12. Accucellen niet in het vuur werpen.
13. Ze vormen een bedreiging voor het watermilieu.
14. Het opwarmen boven 50°C niet toelaten.
15. Let op: Laserstraling.
OPBOUW EN TOEPASSING
De schijfzaag is een door de accu aangedreven elektrogereedschap. Het
toestel wordt door een cummutator motor met constante stroom met
permanente magneten aangedreven tezamen met wielmechanisme. Zulk
soort elektrogereedschap wordt breed gebruikt voor het snijden van hout
en houtachtige materialen. Het is verboden om het voor het snijden van
LASERLICHT, LASERSTRAAL
KIJK NIET NAAR DE LASERSTRALING
LASER VAN DE KLASSE 2
Gol engte: 650 nm; Vermogen: < 1 mW
EN 60825-1:2014
dreigt
met
blootstelling
4
3
5
8
9
10
Max.
50°C
13
14
15
volg
de
waarschuwingen
stookhout te gebruiken. Pogingen van gebruik voor andere doeleinden
worden beschouwd als onjuist gebruik. Gebruik de zaag alleen met de juiste
snijschijven met hardmetalen tanden. De zaag wordt ontworpen voor allerlei
lichte werkzaamheden in de garages en amateursmatige werkzaamheden
(knutselen).
Gebruik het elektrogereedschap alleen in overeenstemming met
het beoogde doel.
BESCHRIJVING VAN GRAFISCHE PAGINA'S
De onderstaande nummering heeft betrekking op de elementen van het
toestel weergegeven op de grafische pagina's van deze gebruiksaanwijzing.
1.
Stofuitlaat
2.
Bovenste afscherming
3.
Blokkadeknop van de hoofdschakelaar
4.
Hoofdschakelaar
5.
Hendel
6.
Voorste handgreep
7.
Laser
8.
Snijschijf
9.
Kraagmoer
10. Bevestigingsschroef van de snijschijf
11. Onderste afscherming
12. Blokkadeknop van de spil
13. Hoofdhandvat
14. Bevestiging van de accu
15. Hendel van de blokkade van de snijdiepte
aan
16. Voet
17. Hendel van de blokkade van de voet
18. Indicatie van de snijlijn voor 45°
19. Indicatie van de snijlijn voor 0°
20. Schroef van de blokkade van de evenwijdige geleider
21. Evenwijdige geleider
22. Geleider van de snijdiepte
23. Knop van de bevestiging van de accu
24. Accu
25. Oplader
26. LED diodes
27. Knop van de indicatie van de oplaadstatus van de accu
28. Indicatie van de oplaadstatus van de accu (LED diode).
* Er kunnen verschillen tussen de afbeelding en het product optreden.
OMSCHRIJVING VAN DE GEBRUIKTE GRAFISCHE TEKENS
WAARSCHUWING
UITRUSTING EN ACCESSOIRES
1.
Evenwijdige geleider
2.
Zeskant sleutel
WERKVOORBEREIDING
ACCU PLAATSEN / VERWIJDEREN
• Druk op de bevestigingsknoppen van de accu (24) en trek de accu (23) naar
en
beneden (afb. A).
• Plaats de opgeladen accu (24) in de bevestiging van de accu (14) in het
hoofdhandvat (13) zodat de knoppen van de blokkade een geluid geven
(23).
ACCU OPLADEN
Het toestel wordt tezamen met gedeeltelijk opgeladen accu geleverd. Het
opladen van de accu dient in de temperatuur tussen 40C - 400C te gebeuren.
Een nieuw accu of een door een langere periode niet gebruikte accu gaat de
volledige aandrijvingsvermogen na ong. 3 - 5 oplaadbeurten bereiken.
• Verwijder de accu (24) uit het toestel (afb. A).
• Steek de oplader in het stopcontact (230 V AC).
• Sluit het laadstation (24) op de oplader (25) aan (afb. B). Controleer of de
accu correct geplaatst werd (tot het einde ingeschoven).
Na aansluiting van de oplader op het netwerk (230 V AC) gaat de groene diode
(26) op de oplader branden, wat het aansluiten van de spanning weergeeft.
Na het plaatsen van de accu (24) in de oplader (25) gaat de rode diode (26) op
de oplader branden, wat het opladen van de accu weergeeft.
Tegelijkertijd gaan de groene diodes (28) van de indicatie van de oplaadstatus
met een pulslicht in verschillende combnaties branden (zie eronder).
• Pulslicht van alle diodes - de accu is leeg en moet worden opgeladen.
• Pulslicht van 2 diode's - accu is gedeeltelijk leeg.
103
- 1 st.
- 1 st.
