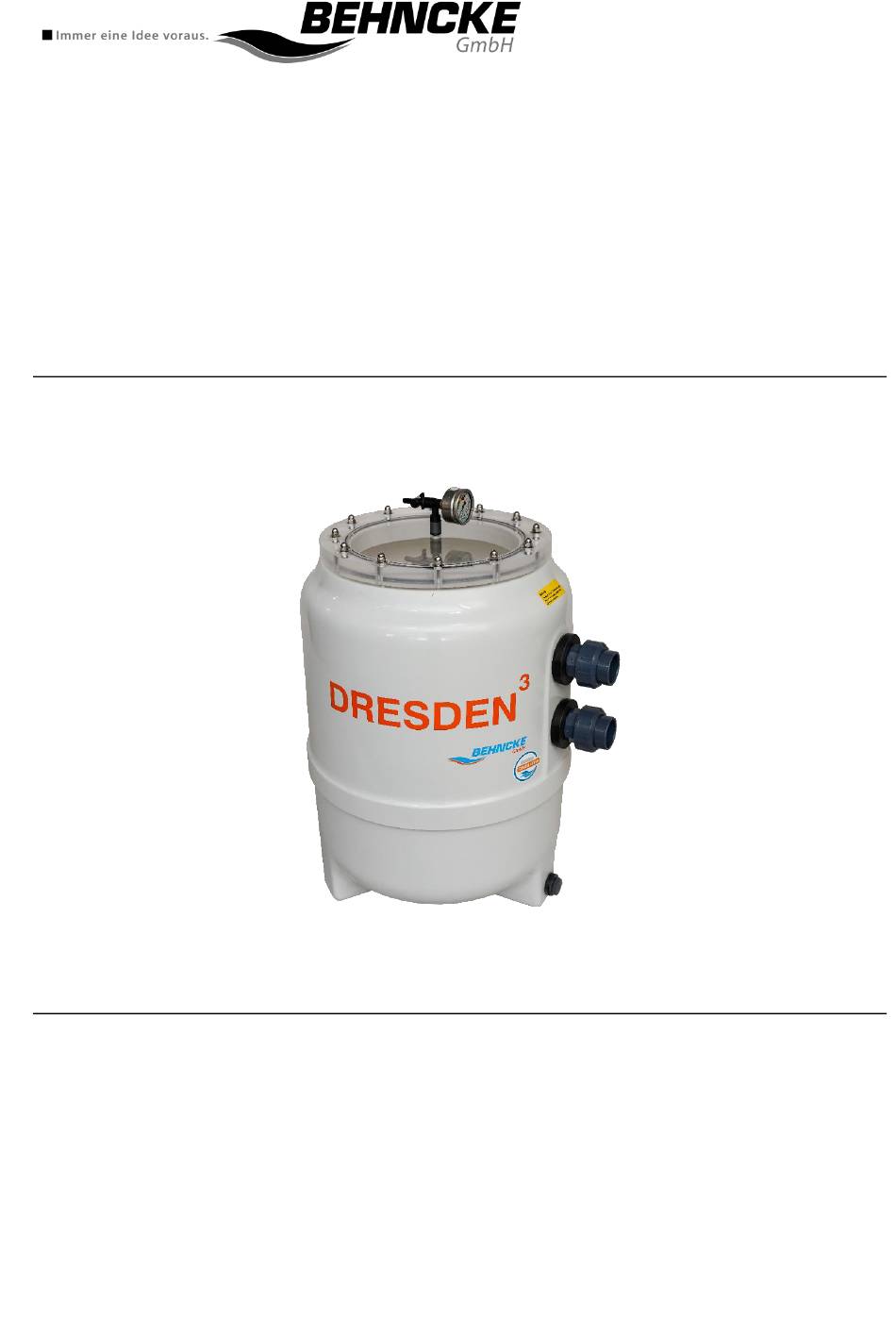

- Seite 1 Betriebsanleitung Filterbehälter DRESDEN³ Behältergröße d 400 mm, d 500 mm, d 600 mm, d 750 mm, d 800 mm ! WICHTIG ! VOR GEBRAUCH SORGFÄLTIG LESEN AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN Dok-ID: 06/2018...
- Seite 2 BEHNCKE GmbH Bayern: Michael-Haslbeck Straße 13 D-85640 Putzbrunn Fon: +49 (0)89 / 45 69 17-0 Fax: +49 (0)89 / 46 85-11 Sachsen-Anhalt: Stötterlinger Straße 36 a D-38835 Bühne Fon: +49 (0)39421 / 796-0 Fax: +49 (0)39421 / 796-30 E-Mail: info@behncke.com...
-
Seite 3: Inhaltsverzeichnis
Filterbehälter DRESDEN³ Inhaltsverzeichnis Inhaltsverzeichnis Inhaltsverzeichnis ................... 0 Allgemeines ..................1 Informationen zur Betriebsanleitung ..........1 Symbolerklärung ................1 1.2.1 Warnhinweise ..............1 1.2.2 Tipps und Empfehlungen ............. 1 Haftungsbeschränkung ..............2 Urheberschutz ................2 Gewährleistungsbedingungen ............2 Produkthaftung ................2 Informationen zum Hersteller des Produktes ........ - Seite 4 Filterbehälter DRESDEN³ Inhaltsverzeichnis Rückspülen des Filtermaterials ............19 Funktions- und Dichtheitskontrolle ..........19 Filtern 20 7.11 Rückspülen/Nachspülen ............20 6.9.1 Entleeren des Filters ............20 Wartung ................... 21 Sicherheitshinweise zur Wartung ............ 21 Wartung / Instandhaltung ............. 21 Austausch des Filtermaterials ............21 7.3.1 Entleerung des Filterbehälters ..........
-
Seite 5: Allgemeines
Filterbehälter DRESDEN³ Allgemeines Allgemeines Informationen zur Betriebsanleitung Diese Betriebsanleitung gibt wichtige Hinweise zum Umgang mit dem Filterbehälter. Voraus- setzung für sicheres Arbeiten ist die Einhaltung aller angegebenen Sicherheitshinweise und Handlungsanweisungen. Darüber hinaus sind die für den Einsatzbereich der Filteranlage geltenden örtlichen Unfallver- hütungsvorschriften und allgemeinen Sicherheitsbestimmungen einzuhalten. -
Seite 6: Haftungsbeschränkung
Schutz- rechten. Jede missbräuchliche Verwertung ist strafbar. Gewährleistungsbedingungen Die Gewährleistung nach aktuellen deutschen gesetzlichen Bestimmungen. Produkthaftung Irrtümer und technische Änderungen vorbehalten. Informationen zum Hersteller des Produktes Hersteller: Firma BEHNCKE GmbH Adresse: Michael-Haslbeck-Straße 13 D – 85640 Putzbrunn... -
Seite 7: Sicherheit
Bäder in nicht explosionsgefährdeten Räumen bestimmt. Eine andere oder darüberhinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus entstehende Schäden haftet der Hersteller BEHNCKE nicht. Sollte ein anderer Verwendungszweck vorgesehen werden, muss dies von der Firma BEHNCKE GmbH schriftlich bestätigt werden! Wichtig! Zur bestimmungsgemäßen Verwendung gehört auch... -
Seite 8: Gefahren Im Umgang Mit Der Filteranlage
Filterbehälter DRESDEN³ Sicherheit WARNUNG! Gefahr durch Fehlgebrauch! Verwenden Sie nur Original-Ersatzteile. Umbauten und Veränderungen des Filterbehälters sind aus Sicherheitsgründen ohne Absprache mit dem Hersteller verboten. Genehmigte Umbauten und Veränderungen an den Rohrleitungen und der Elektroinstallation sind aus Sicherheitsgründen nur durch Fachpersonal vorzu- nehmen. -
Seite 9: Grundsätzliche Gefahren
Filterbehälter DRESDEN³ Sicherheit VORSICHT! Der Filterbehälter ist nur zu benutzen: Für die bestimmungsgemäße Verwendung. In sicherheitstechnisch einwandfreiem Zustand. Bei Störungen, welche die Sicherheit beeinträchtigen können, ist die Auf- bereitungsanlage Stromlos zu schalten und grundsätzlich eine Fachkraft hinzuzuziehen (Elektroinstallateur oder Anlagenmechaniker). Es geht um Ihre Sicherheit! Grundsätzliche Gefahren Im folgenden Abschnitt werden allgemeine Gefahren und die Restrisiken benannt, die sich auf-... -
Seite 10: Abgrenzung Der Betrachteten Komponente
Filterbehälter DRESDEN³ Sicherheit Der Filterbehälter darf nur in Betrieb genommen werden, wenn sichergestellt ist, dass vor Wie- derinbetriebnahme der Behälter entlüftet wurde und sich während des Betriebs keine Luft im Behälter sammeln kann. 2.5.1 Abgrenzung der betrachteten Komponente Die Betrachtung endet am Filterbehältermantel und den Anschlüssen. Alle weiteren Betrach- tungen müssen durch den Installateur / Betreiber / Anwender erfolgen. -
Seite 11: Verbrennungsgefahr
Absprache mit dem Hersteller umgebaut und verändert werden. Es dürfen keine Komponenten, vor allem Sicherheitseinrichtungen, entfernt werden. Es dürfen nur Ersatzteile und Zubehör der Firma BEHNCKE verwendet werden. Jegliches Zubehör darf die Sicherheit der Anlage nicht gefährden. -
Seite 12: Personalanforderungen
Filterbehälter DRESDEN³ Sicherheit Die Behälter oder die Umgebung kann bei Nichtbeachtung Schaden nehmen. VORSICHT! Überprüfen Sie mindestens einmal pro Woche die Anlage auf Dichtigkeit, äußerlich erkennbare Schäden und Funktionsfähigkeit. Personalanforderungen 2.8.1 Qualifikationen WARNUNG! Verletzungsgefahr bei unzureichender Qualifikation! Unsachgemäßer Umgang kann zu erheblichen Personen- und Sachschäden führen. -
Seite 13: Zugelassene Bediener
Filterbehälter DRESDEN³ Sicherheit mengelegt. Des Weiteren kommen noch Komponenten der Solartechnik und der Elektro- technik hinzu, um kleine elektrische Arbeiten vorzunehmen zu können, wie z.B. das Ver- drahten einer Heizkreis- oder Ladepumpe. 2.8.2 Zugelassene Bediener Die Filteranlage darf nur von Personen bedient werden, die: ... - Seite 14 Filterbehälter DRESDEN³ Sicherheit Wenn Gefahren für die eigene Gesundheit ausgeschlossen sind, Personen aus der Gefah- renzone bergen. Erste-Hilfe-Maßnahmen einleiten. Arzt und/oder Feuerwehr alarmieren. Verantwortlichen am Einsatzort informieren. Zufahrtwege für Rettungsfahrzeuge frei machen.
-
Seite 15: Technische Daten
Filterbehälter DRESDEN³ Technische Daten Technische Daten Explosions-Zeichnung (1) Entlüftungsventil (2) Klarsichtdeckel (oben) (3) Dichtung f. oberen Deckel (4) (Hut-)Muttern für Deckel (5) Entlüftungsdüse (6) Wasserverteiler (7) Verrohrung Rohwasser (8) Entlüftungsrohr (9) Verrohrung Reinwasser (10) Düsenkreuz (11) Düsenfinger (12) Dichtung Behälterdurchführung (13) Behälterdurchführung (14) Verschraubung (15) Behälterentleerung... -
Seite 16: Abmessungen Und Aufstellmaße
Filterbehälter DRESDEN³ Technische Daten Abmessungen und Aufstellmaße Filterbehälter Ø 400 mm 500 mm 600 mm 750 mm 800 mm (innen) Filterbehälter Ø 425 mm 525 mm 625 mm 780 mm 835 mm (außen) Filterbehälter 830 mm 815 mm 920 mm 1250 mm 1140 mm Höhe... -
Seite 17: Transport, Verpackung Und Lagerung
Filterbehälter DRESDEN³ Transport, Verpackung und Lagerung Transport, Verpackung und Lagerung Sicherheitshinweise zum Transport Eigenmächtiger Transport HINWEIS! Beschädigung durch unsachgemäßen Transport! Bei unsachgemäßem Transport können Sachschäden in erheblicher Höhe ent- stehen. Bei Anlieferung der Ware, dem Abladen, sowie innerbetrieblichen Trans- port ist äußerste Vorsicht anzuwenden. -
Seite 18: Installation Und Erstinbetriebnahme
Filterbehälter DRESDEN³ Installation und Erstinbetriebnahme Installation und Erstinbetriebnahme Sicherheitshinweise zur Installation und Erstinbetriebnahme Die Installation und Erstinbetriebnahme sollte ausschließlich durch einen Anlagenmechaniker bzw. durch eine Fachkraft erfolgen! Arbeiten an der elektrischen Ausrüstung dürfen nur Elektrofachkräfte aus- führen. Lose Verbindungen und beschädigte Komponenten sind sofort zu befesti- gen bzw. -
Seite 19: Grundsätzliches Zur Montage
Filterbehälter DRESDEN³ Installation und Erstinbetriebnahme Grundsätzliches zur Montage Der im Werk vormontierte Filterbehälter muss frostsicher(isoliert) im Freien oder in einem frostsicherem Raum aufgestellt werden. Zu beachten ist, dass der Filterbehälter von allen Sei- ten gut zugänglich sein muss. Es muss gewährleistet sein, dass der maximale Betriebsdruck des Filterkessels von 2,5 bar und max. - Seite 20 Filterbehälter DRESDEN³ Installation und Erstinbetriebnahme HINWEIS! Filtersand darf nicht mit AFM gemischt verwendet werden! Achtung: Vor der Inbetriebnahme des Filters muss das Filtermaterial ausreichend rückgespült werden (mind. 4 Minuten), um den vorhandenen Feinkornan- teil auszuspülen...
-
Seite 21: Bedienung
Filterbehälter DRESDEN³ Bedienung Bedienung Sicherheitshinweise zur Bedienung Grundlegendes WARNUNG! Verletzungsgefahr durch unsachgemäße Bedienung! Unsachgemäße Bedienung kann zu schweren Verletzungen oder Sachschäden führen. Bedienung gemäß den Angaben dieser Betriebsanleitung durchführen. Die Anleitung muss gelesen und verstanden sein Betrieb mit 6-Wege-Rückspülventil Zum Wählen einer anderen Funktion des Rückspülventils immer erst Bedien- hebel nach unten drücken und dann verschieben. -
Seite 22: Funktionsweise Des Rückspülventils
Filterbehälter DRESDEN³ Bedienung Funktionsweise des Rückspülventils Die einzelnen Stellungen des Rückspülventils bedeuten folgendes: Ventileinstellung Funktion der Ventileinstellung Wasserweg Filtern In dieser Stellung wird das Schwimmbeckenwas- Becken Pumpe ser von oben nach unten durch den Filterbehälter Ventil Filter geleitet. -
Seite 23: Inbetriebnahme
Filterbehälter DRESDEN³ Bedienung Inbetriebnahme Haben Sie diese Betriebsanleitung – insbesondere Kapitel Sicherheit – gelesen und verstanden? Sie dürfen diese Anlage vorher nicht in Betrieb nehmen und bedienen! Die Anlage kann sonst beschädigt werden. Es besteht Gefahr für Leib und Leben. Vorsicht! Undichtigkeiten können auftreten. -
Seite 24: Filtern
Filterbehälter DRESDEN³ Bedienung Filtermaterial eingefüllt Ventil auf “Filtern” gestellt Prüfdatum: ___________________________ Installateur (Unterschrift): ___________________________ Der Filterbehälter ist jetzt betriebsbereit! Filtern Die Laufzeit der Filtration im privaten Schwimmbadbereich sollte täglich ca. 10 Stunden betra- gen. Innerhalb dieser Zeit muss das Beckenwasser etwa zweimal umgewälzt werden. Sie können die Laufzeit über den Tag verteilen. -
Seite 25: Wartung
Ihr Filterbehälter erzielt das beste Ergebnis, wenn Sie das Filtermaterial alle 3 Jahre austau- schen lassen. Das Filtermaterial und der Filterbehälter sind aufeinander abgestimmt. Verwenden Sie nur das in der Schütttabelle angegebene BEHNCKE-Filtermaterial Siehe Kapitel 3. Technische Daten“, Filtermaterial Quarzsand – Einschichtbehälter oder Filter- material AFM – Einschichtbehälter. - Seite 26 Filterbehälter DRESDEN³ Wartung Filterbehälter rückspülen. Anlage ausschalten. Rückspülventil auf “Geschlossen” stellen. Wasser im Filterbehälter entleeren. Den oberen Klarsichtdeckel (2) entfernen, dazu die Muttern lösen, Deckel und O-Ringe ab- nehmen. Den Wasserverteiler (6) abnehmen. Altes Filtermaterial entfernen. ...
-
Seite 27: Entleerung Des Filterbehälters
Filterbehälter DRESDEN³ Wartung 7.3.1 Entleerung des Filterbehälters 1. Be- und Entlüftungsventil so- 3. Entleerungsstopfen rausschrau- wie Roh- und Reinwasserlei- ben. tung zum Filter schließen. ACHTUNG! Es kann ein wenig Wasser aus der Entleerung trop- fen. 2. GARDENA Schlauchverbinder 4. Den Schlauch in einen ausrei- (nicht im Lieferumfang) an chend dimensionierten Boden- dem GARDENA Adapter (mit... -
Seite 28: Einwintern Der Filteranlage
Filterbehälter DRESDEN³ Wartung Einwintern der Filteranlage VORSICHT! Eingriffe an technischen Anlagen durch unkundige Personen können zu Verlet- zungen und zu Sachbeschädigung führen. Achtung: Schließen Sie mit Ihrem Schwimmbad-Fachbetrieb einen Wartungsvertrag ab. Die sachgerechte Überwinterung - ohne Frostschäden - ist bei Beachten der folgenden Arbeits- schritte möglich: •... -
Seite 29: Stückliste Filterbehälter
Filterbehälter DRESDEN³ Wartung Ersatzteilbestellungen ohne die oben angegebenen Angaben können nicht be- rücksichtigt werden. Ersatzteile über den Vertragshändler bzw. Schwimmbadfachhandel beziehen. 7.5.2 Stückliste Filterbehälter In der folgenden Stückliste sind alle Einzelbauteile der Filterbehälter aufgeführt. Unterscheiden sich die Bauteile zwischen den einzelnen Behältern D400, D500, D600, D750, D800 so ist dies durch einen Buchstaben vor der Positionsnummer gekennzeichnet. -
Seite 30: Wartung
Filterbehälter DRESDEN³ Wartung Position Stk. Bezeichnung Art.-Nr. DRESDEN³-Filterbehälter komplett d 400 70850002-19 DRESDEN³-Filterbehälter komplett d 500 70850002-20 DRESDEN³-Filterbehälter komplett d 600 70860002-20 DRESDEN³-Filterbehälter komplett d 750 70875002-18 DRESDEN³-Filterbehälter komplett d 800 70880002-16 Absperrhahn R 1/4" für Entlüftungsventil 70708001 Entlüftungsventil komplett KST 20010004 O-Ring EPDM 70C20 8,92x1,83 20020003... -
Seite 31: Demontage Und Entsorgung
Filterbehälter DRESDEN³ Demontage und Entsorgung Demontage und Entsorgung Nachdem das Gebrauchsende des Filterbehälters erreicht ist, ist dieser einer umweltgerechten Entsorgung zu zuführen. Demontage Vor Beginn der Demontage: Anlage vom Stromnetz trennen Anlage drucklos machen Anschließend Baugruppen und Bauteile unter Beachtung geltender örtlicher Umweltvor- schriften zerlegen. -
Seite 32: Störungen
Filterbehälter DRESDEN³ Störungen Störungen Sicherheitshinweise zur Störungsbeseitigung Grundlegendes WARNUNG! Verletzungsgefahr durch unsachgemäße Störungsbeseitigung! Unsachgemäße Störungsbeseitigung kann zu schweren Personen- oder Sach- schäden führen. Vor Beginn der Arbeiten für ausreichende Montagefreiheit sorgen. Auf Ordnung und Sauberkeit am Montageplatz achten! (Lose aufeinander oder herumliegende Bauteile und Werkzeuge sind Un- fallquellen). -
Seite 33: Konformitätserklärung
Filterbehälter DRESDEN³ Konformitätserklärung Konformitätserklärung Bauteil: Filterbehälter Fabrikat: BEHNCKE GmbH Typ: DRESDEN³ Betriebsmedium: Schwimmbadwasser Max. Betriebsdruck (bar): 2,5 Prüfdruck (bar): 3,58 Die Konformitätserklärung wurde in Übereinstimmung mit den aufgeführten EG- Richtlinien entwickelt, konstruiert und gefertigt von: BEHNCKE GmbH Betriebsteil Bühne Michael-Haslbeck Str. 13 D-85640 Putzbrunn/München...
