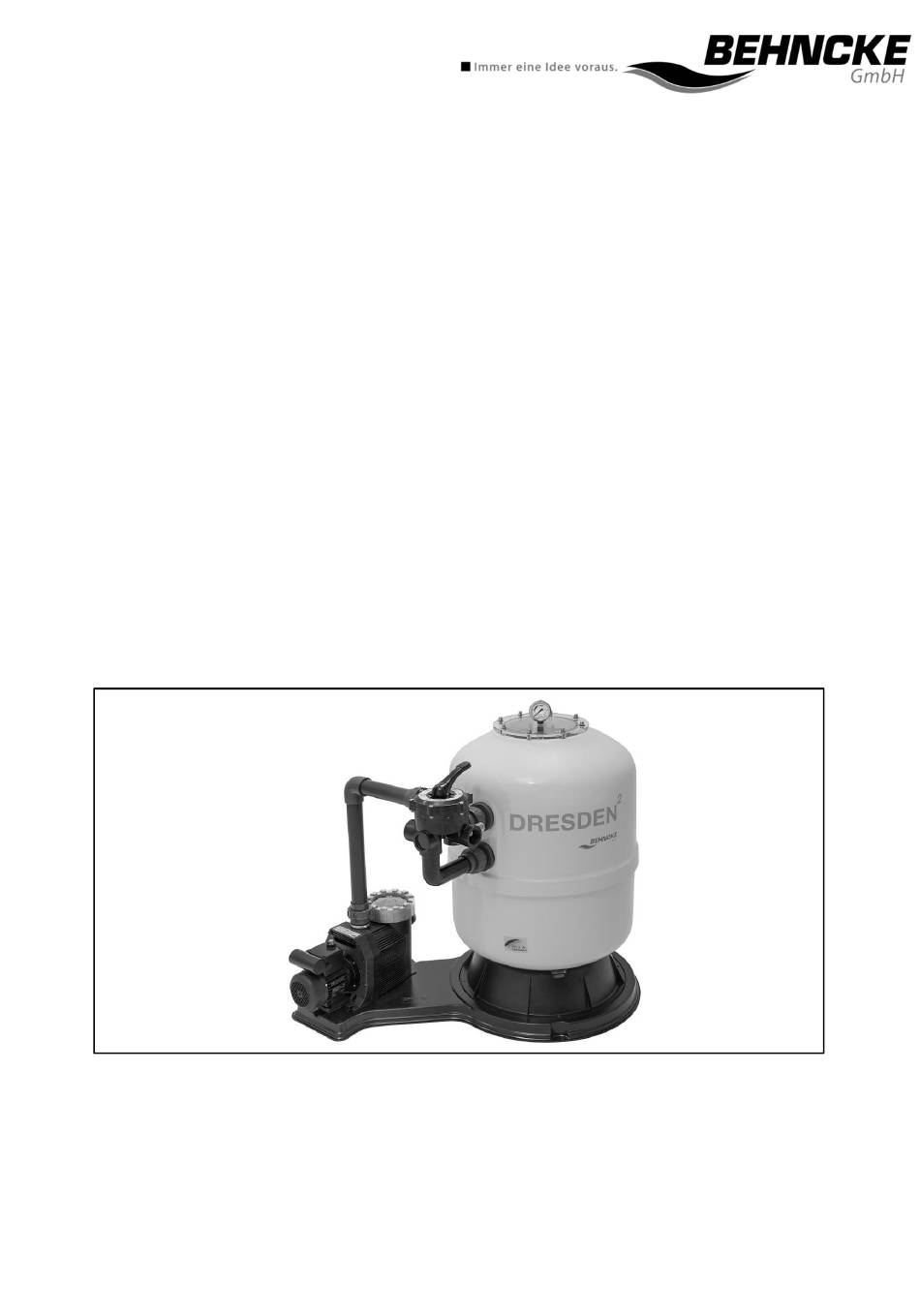

- Seite 1 Betriebsanleitung Filteranlage DRESDEN² Behältergröße d500 mm, d600 mm, d800 Mehrschicht-Filterbehälter Vor Beginn aller Arbeiten Betriebsanleitung lesen! Dok – ID: MM/YYYY...
- Seite 2 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm BEHNCKE GmbH Bayern: Michael-Haslbeck Straße 13 D-85640 Putzbrunn Fon: +49 (0)89 / 45 69 17 – 0 Fax: +49 (0)89 / 46 85 – 11 Sachsen-Anhalt: Stötterlinger Straße 36 a D-38835 Bühne...
- Seite 3 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm Inhaltsverzeichnis Allgemeines ................6 Informationen zur Betriebsanleitung ........... 6 Symbolerklärung ................7 Haftungsbeschränkung ..............8 Urheberschutz ................. 8 Gewährleistungsbedingungen ............8 Produkthaftung ................8 Sicherheit ................9 Bestimmungsgemäße Verwendung .............
- Seite 4 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm 4.2.2 Aufstellplan Filteranlage d 800 mm ..................18 Transport, Verpackung und Lagerung ........19 5.1 Sicherheitshinweise zum Transport............ 19 Transportinspektionen ..............19 Transportieren / Lagern ..............19 6 Installation und Erstinbetriebnahme ........
- Seite 5 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm 7.14.1 Entleeren des Beckens ....................... 32 7.14.2 Entleeren des Filters ......................32 Wartung ................33 Sicherheitshinweise zur Wartung ............33 Wartung / Instandhaltung ............... 33 Reinigung des Pumpenvorsiebs ............34 Einwintern der Filteranlage ..............
- Seite 6 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm Allgemeines Allgemeines 1.1 Informationen zur Betriebsanleitung Diese Betriebsanleitung gibt wichtige Hinweise zum Umgang mit der Filteranlage. Voraussetzung für sicheres Arbeiten ist das Einhalten aller gegebenen Sicherheitshinweisen und Handlungsanweisungen. Darüber hinaus sind die für den Einsatzbereich der Filteranlage geltenden örtlichen Unfallverhütungsvorschriften sowie die Sicherheitsbestimmungen einzuhalten.
- Seite 7 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm Allgemeines 1.2 Symbolerklärung Warnhinweise Warnhinweise sind in dieser Betriebsanleitung durch Symbole gekennzeichnet. Die Hinweise werden durch Signalworte eingeleitet, die das Ausmaß der Gefährdung zum Ausdruck bringen. Die Hinweise unbedingt einhalten und umsichtig handeln um Unfälle, Personen- und Sachschäden zu vermeiden.
- Seite 8 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm Allgemeines 1.3 Haftungsbeschränkung Alle Angaben und Hinweise in dieser Betriebsanleitung wurden unter Berücksichtigung der geltenden Normen und Vorschriften, des Stands der Technik sowie unserer langjährigen Erfahrungen und Erkenntnisse zusammengestellt.
- Seite 9 Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für daraus entstehende Schäden haftet BEHNCKE als Hersteller nicht. Sollte ein anderer Verwendungszweck vorgesehen werden, muss dies von der Firma BEHNCKE GmbH schriftlich genehmigt sein. Wichtig! Zur bestimmungsgemäßen Verwendung gehört auch: Das Beachten aller Hinweise der Betriebsanleitung ...
- Seite 10 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm Sicherheit 2.2 Gefahren im Umgang mit diesem Filteranlage Die Filteranlage ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei der Verwendung – insbesondere bei Fehlbedienung oder Missbrauch –...
- Seite 11 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm Sicherheit 2.4 Gefahren durch Zubehörartikel Es darf nur Zubehör der Firma BEHNCKE verwendet werden. Zubehör darf die Sicherheit der Anlage nicht gefährden. 2.5 Sicherheitsmaßnahmen am Aufstellort Die Filteranlage muss auf ebenem und festem Untergrund oder auf einer Montageplatte standsicher montiert werden und ist nicht für den Einsatz unter...
- Seite 12 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm Sicherheit 2.8 Personalanforderungen 2.8.1 Qualifikationen WARNUNG! Verletzungsgefahr bei unzureichender Qualifikation! Unsachgemäßer Umgang kann zu erheblichen Personen- und Sach- schäden führen. Besondere Tätigkeiten nur durch die in den jeweiligen Kapiteln dieser Betriebsanleitung benannten Personen durchführen lassen.
- Seite 13 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm Sicherheit 2.9 Persönliche Schutzausrüstung Bei der Arbeit ist das Tragen von persönlicher Schutzausrüstung erforderlich um die Gesundheitsrisiken zu minimieren. Die für die jeweilige Arbeit notwendige Schutzausrüstung während der Arbeit stets tragen.
- Seite 14 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm Sicherheit Bewegte Bauteile WARNUNG! Verletzungsgefahr durch bewegte Teile! Rotierende und/oder linear bewegte Bauteile können schwere Verletzungen verursachen. Während des Betriebs nicht in bewegte Bauteile eingreifen oder an bewegten Bauteilen hantieren.
- Seite 15 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm Technische Daten Technische Daten 3.1 Abmessungen und Gewicht Manometer O-Ring Manometer Entlüftungsventil O-Ring Entlüftungsventil Muttern Deckel obere Serviceöffnung Dichtung für Deckel Trichter Entlüftungsrohr (10) Düsenrohr (11) Wasserverteiler (12) Entleerung Abb.
- Seite 16 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm Technische Daten 3.2 Betriebsbedingungen Ausführung 400 V 230 V 400 V 230 V 400 V 230 V (Spannung) Filterbehälter Ø 500 mm 500 mm 600 mm 600 mm 800 mm 800 mm (innen)
- Seite 17 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm Aufbau und Funktion Technische Daten 4 Aufbau und Funktion 4.1 Kurzbeschreibung Filterbehälter DRESDEN² – Filteranlagen komplett mit Filterbehälter aus glasfaserverstärkten Polyesterharz, mit einer inneren Versieglung, mit großer Serviceöffnung oben D 220, mit eingebautem Düsenkreuz, Entleerungshahn mit Schlauchanschluss, Manometer und manueller Entlüftung.
- Seite 18 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm Aufbau und Funktion 4.2.2 Aufstellplan Filteranlage d 800 mm Abb.: Aufstellplan Filteranlage DRESDEN² D 800, Aufstellmaße siehe Tabelle 3.1.2 HINWEIS! Empfohlene Raumhöhe 2,0 m. Platzbedarf für Wartungs- und Reparaturarbeiten umlaufend 6,0 m. Das Aufnahmevermögen von Bodenablauf und Kanal muss mindestens der Pumpenleistung entsprechen.
- Seite 19 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm Transport, Verpackung und Lagerung Transport, Verpackung und Lagerung 5.1 Sicherheitshinweise zum Transport Eigenmächtiger Transport HINWEIS! Beschädigung durch unsachgemäßen Transport! Bei unsachgemäßem Transport können Sachschäden in erheblicher Höhe entstehen.
- Seite 20 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm Installation und Erstinbetriebnahme 6 Installation und Erstinbetriebnahme 6.1 Sicherheitshinweise zur Installation und Erstinbetriebnahme Die Installation und Erstinbetriebnahme sollte ausschließlich durch einen Anlagenmechaniker bzw. eine Fachkraft erfolgen! Arbeiten an der elektrischen Ausrüstung dürfen nur Elektrofachkräfte ausführen.
- Seite 21 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm Installation und Erstinbetriebnahme 6.2 Aufstellen der Filteranlage 6.2.1 Anforderungen an den Aufstellort Das Fundament muss für die zu erwartenden statischen und dynamischen Belastungen ausgelegt sein. Das Fundament muss eben und befestigt sein. ...
- Seite 22 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm Installation und Erstinbetriebnahme 6.3 Grundsätzliches zur Montage Der im Werk vormontierte Filterbehälter soll frostsicher im Freien oder in einem Raum aufgestellt werden. Zu beachten ist, dass der Filterbehälter von allen Seiten gut zugänglich sein muss.
- Seite 23 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm Installation und Erstinbetriebnahme Die Dichtfläche an der oberen Behälteröffnung reinigen. Ebenso die Dichtfläche des oberen Servicedeckels (6), den O-Ring (7) reinigen und Montagefett auf den O-Ring auftragen. Den O-Ring auflegen und anschließend den Deckel so aufsetzen, dass das Manometer (1) gut sichtbar ist.
- Seite 24 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm Installation und Erstinbetriebnahme 6.6 Elektrischer Anschluss Filteranlage Der elektrische Anschluss darf nur durch eine Elektrofachkraft vorgenommen werden. Dabei sind die örtlichen Vorschriften sowie die VDE 0100 zu berücksichtigen.
- Seite 25 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm Bedienung Bedienung 7.1 Sicherheitshinweise zur Bedienung Grundlegendes WARNUNG! Verletzungsgefahr durch unsachgemäße Bedienung! Unsachgemäße Bedienung kann zu schweren Verletzungen oder Sachschäden führen. Bedienung gemäß den Angaben dieser Betriebsanleitung durchführen ...
- Seite 26 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm Bedienung Wichtig! Zum Wählen einer anderen Funktion des Rückspülventils immer erst Bedienhebel nach unten drücken und anschließend erst verschieben. WARNUNG! Bei Betätigung des Schalthebels besteht Klemmgefahr. Nicht in die Öffnung unter dem Schalthebel fassen. 7.4 Funktionsweise des Rückspülventils Die einzelnen Stellungen des Rückspülventils bedeuten folgendes: Ventileinstellung...
- Seite 27 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm Bedienung 7.5 Explosionszeichnung 7.5.1 Explosionszeichnung Filter DRESDEN² d500 / d600 26.04.2017...
- Seite 28 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm Bedienung 7.5.1 Explosionszeichnung Filter DRESDEN² d500 / d600 26.04.2017...
- Seite 29 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm Bedienung 7.6 Inbetriebnahme Haben Sie diese Betriebsanleitung – insbesondere das Kapitel Sicherheit – gelesen und verstanden? Zuvor dürfen Sie diese Anlage nicht bedienen! Die Anlage kann beschädigt werden. WARNUNG! Steigen Sie nicht auf die Anlage.
- Seite 30 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm Bedienung 7.8 Rückspülen des Filtermaterials Vermeiden Sie, dass bei der ersten Inbetriebnahme Sandabrieb in das Becken getragen wird. Die Filterfüllung muss dazu rückgespült werden. Der Rückspülvorgang sollte bei der Inbetriebnahme etwa 4 Minuten andauern. Das Nachspülen egalisiert das Filterbett und spült evtl.
- Seite 31 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm Bedienung 7.10 Filtern Die Laufzeit der Filterpumpe im privaten Schwimmbadbereich sollte täglich ca. 10 Stunden betragen. Innerhalb dieser Zeit muss das Beckenwasser etwa zweimal umgewälzt werden. Sie können die Laufzeit über den Tag verteilen. Während der Badezeit ist die Filterung des Schwimmbadwassers am effektivsten.
- Seite 32 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm Bedienung Bedienung 7.13 Zirkulieren Bei Anlagen mit integriertem Wärmetauscher ist die Ventilfunktion Zirkulieren vorteilhaft bei der Erstaufheizung des frisch eingelassenen Schwimmbadwassers. Der Filterbehälter wird dabei umgangen. 7.14 Entleeren Die Ventilfunktion Entleeren bietet die Möglichkeit, ein Schwimmbecken mit Bodenablauf weitgehend zu entleeren.
- Seite 33 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm Wartung Wartung 8.1 Sicherheitshinweise zur Wartung Grundlegendes WARNUNG! Verletzungsgefahr durch unsachgemäß ausgeführte Wartung! Unsachgemäße Wartung kann zu schweren Personen- und Sachschäden führen. Vor Beginn der Arbeiten für ausreichende Montagefreiheit sorgen Auf Ordnung und Sauberkeit am Montageplatz achten.
- Seite 34 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm Wartung 8.3 Reinigung des Pumpenvorsiebs Das Vorsieb ist regelmäßig auf Verunreinigungen zu überprüfen. Verschmutzung mindern die Pumpenleistung erheblich. Vorsicht! Die Pumpe kann beschädigt werden! Schalten Sie auf keinen Fall während der Reinigung die Pumpe ein! Filteranlage Ausschalten ...
- Seite 35 Ihre Filteranlage erzielt das beste Ergebnis, wenn Sie das Filtermaterial alle 3 bis 5 Jahre austauschen lassen. Das Filtermaterial und der Filterbehälter sind aufeinander abgestimmt. Verwenden Sie nur das in der Schütt-Tabelle angegebene BEHNCKE- Filtermaterial. (Siehe Kapitel 3 Technische Daten) Zum Austausch des Filtermaterials ist wie bei der ersten Inbetriebnahme ein Kundendienst-Techniker erforderlich.
- Seite 36 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm Störungen Störungen Sicherheitshinweise zur Störungsbeseitigung Grundlegendes WARNUNG! Verletzungsgefahr durch unsachgemäße Störungsbeseitigung! Unsachgemäße Störungsbeseitigung kann zu schweren Personen- oder Sachschäden führen. Vor Beginn der Arbeiten für ausreichend Montagefreiheit sorgen Auf Ordnung und Sauberkeit am Montageplatz achten! Lose ...
- Seite 37 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm Störungen 9.3 Störungstabelle und Abhilfe Auswirkung Prüfen der möglichen Ursache Umwälzpumpe saugt nur Ist der Pumpenvorfilter mit Wasser gefüllt? wenig oder kein Wasser Ist die Saugleitung dicht? Ist der Wasserstand im Becken in Ordnung? Sind die Siebkörbe verschmutzt? Ist der Deckel des Vorsiebs geschlossen?
- Seite 38 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm Ersatzteile 10 Ersatzteile WARNUNG! Verletzungsgefahr durch falsche Ersatzteile! Falsche oder fehlerhafte Ersatzteile können zu Beschädigungen, Fehlfunktionen, oder Totalausfall führen sowie die Sicherheit beeinträchtigen. Nur Orginalersatzteile des Herstellers verwenden! Ersatzteile über Vertragshändler bzw.
- Seite 39 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm Ersatzteile 10.2 Explosionszeichnung und Stücklisten 10.2.1 Filterbehälter DRESDEN² d500 bzw. d600 26.04.2017...
- Seite 40 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm Ersatzteile 10.2.2 Filterbehälter DRESDEN² d800 26.04.2017...
- Seite 41 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm Ersatzteile 10.2.3 Filteranlage DRESDEN² d500 bzw. d600 26.04.2017...
- Seite 42 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm Ersatzteile 10.2.4 Filteranlage DRESDEN² d800 26.04.2017...
- Seite 43 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm Ersatzteile 10.2.4 Ersatzteilbestellung Position Stück Artikel-Bezeichnung Art.-Nr. DRESDEN²-Filterbehälter komplett d500 708 500 02-16 DRESDEN²-Filterbehälter komplett d600 708 600 02-16 DRESDEN²-Filterbehälter komplett d800 708 800 02-16 Manometer 0-2,5 Bar R 1/8‘‘ 200 100 16 1.1.1 O-Ring 9 x 2 für Manometer...
- Seite 44 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm Demontage und Entsorgung 11 Demontage und Entsorgung Nachdem das Gebrauchsende der Anlage erreicht ist, muss diese demontiert und einer umweltgerechten Entsorgung zugeführt werden. 11.1 Demontage Vor Beginn der Demontage: Anlage vom Stromnetz trennen ...
- Seite 45 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm EG-Konformitätserklärung 12 EG-Konformitätserklärung Anlage/Maschine: Filteranlage Fabrikat: BEHNCKE GmbH Typ: Filterbehälter DRESDEN² Maschinen-Nr.: Baujahr: Betriebsmedium: Flüssigkeit (Wasser) Max. Betriebsdruck: 2,50 bar Prüfdruck: 3,58 bar Die Konformitätserklärung wurde in Übereinstimmung mit den aufgeführten EG-Richtlinien entwickelt, konstruiert und gefertigt von:...
- Seite 46 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm Index 13 Index Seite Abmessungen und Gewicht Allgemeines Anforderungen an den Aufstellort Aufbau und Funktion Aufstellplan Filteranlage d500 bzw. d600 Aufstellplan Filteranlage d800 Aufstellung Austausch des Filtermaterials Bedienung Bestimmungsgemäße Verwendung Betriebsbedingungen...
- Seite 47 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm Index Filterbehälter d 500 bzw. d 600 Filterbehälter d 800 Filtermaterial AFM Filtern Funktions- und Dichtheitskontrolle Funktionsablauf Funktionsweise des Rückspülventils Gefahren durch Zubehöre Gefahren im Umgang mit dieser Anlage Gefahrenquellen Gewährleistungsbedingungen Grundsätzliche Gefahren...
- Seite 48 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm Index Sicherheit Sicherheitseinrichtungen Sicherheitseinrichtungen Sicherheitshinweise zum Transport Sicherheitshinweise zur Bedienung Sicherheitshinweise zur Installation und Erstinbetriebnahme Sicherheitshinweise zur Störungsbeseitigung Sicherheitshinweise zur Wartung Sicherheitshinweise am Aufstellort Störungen Störungstabelle und Abhilfe Stückliste Filteranlage DRESDEN²...
- Seite 49 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm 26.04.2017...
- Seite 50 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm 26.04.2017...
- Seite 51 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm 26.04.2017...
- Seite 52 Filteranlage DRESDEN² – Behältergröße d 500 mm, d 600 mm, d 800 mm BEHNCKE GmbH Bayern: Michael-Haslbeck Straße 13 D-85640 Putzbrunn Fon: +49 (0)89 / 45 69 17 – 0 Fax: +49 (0)89 / 46 85 – 11 Sachsen-Anhalt: Stötterlinger Straße 36 a D-38835 Bühne...
