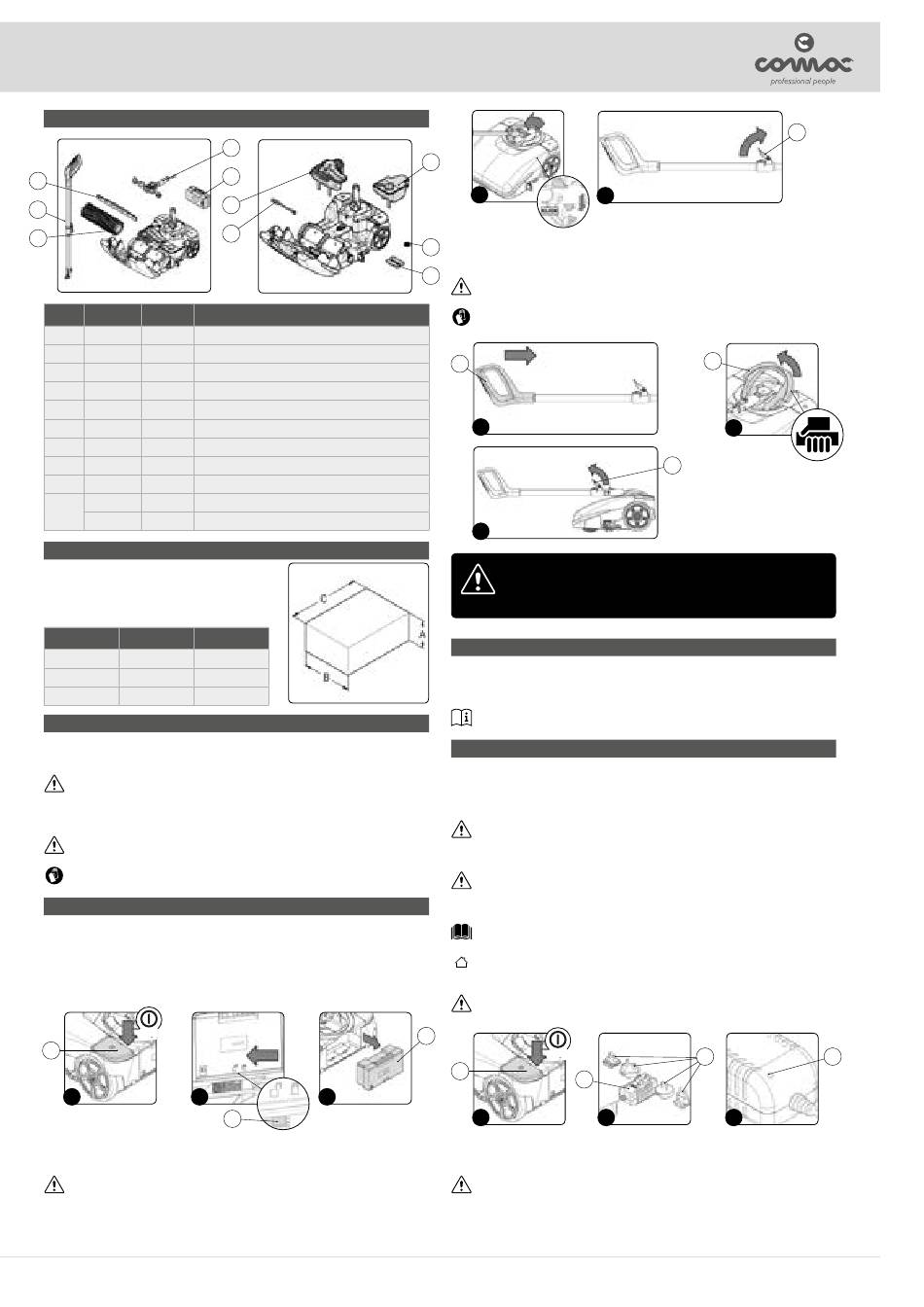

ERSATZTEILE
5
6
10
POS.
CODE
MENGE
BESCHREIBUNG
1
440974
1
BATTERIE
2
441033
1
BATTERIELADEGERÄT
3
439888
1
REINIGUNGSLÖSUNGSFILTER
4
441025
2
STAUBSCHUTZFILTER
5
224800
1
GUMMISATZ FÜR SAUGFUSS
6
224615
1
LENKER
7
441023
1
ROHRREINIGUNGSBÜRSTE
8
227332
1
SCHMUTZWASSERTANK
9
224619
1
REINIGUNGSMITTELTANK
440905
1
WEICHE BÜRSTE
10
440904
1
HARTE BÜRSTE
UMSCHLAGEN DER VERPACKTEN MASCHINE
Die Maschine befindet sich in einer spezifischen Verpackung, da die
Elemente der Verpackung (Plastiktüten, Klammern usw.) mögliche
Gefahrenquellen darstellen können, dürfen sie nicht in Reichweite
von Kindern, hilflosen Personen usw. aufbewahrt werden Das
Gesamtgewicht des Gerätes samt Verpackung beträgt 18 kg.
Die Abmessungen der Verpackung lauten:
UM
A
mm
B
mm
C
mm
AUSPACKEN DER MASCHINE
Zum Auspacken der Maschine gehen Sie wie folgt vor:
1. Stellen Sie den unteren Teil der äußeren Verpackung auf den Boden.
VORSICHT: Als Bezug die auf den Karton aufgedruckten Piktogramme benutzen.
2. Öffnen Sie den Außenkarton.
3. Nehmen Sie das Zubehör aus dem Karton legen Sie es behutsam auf den Boden.
4. Ziehen Sie die Maschine aus dem Karton.
ACHTUNG: Es wird empfohlen, für einen eventuellen Transport der Maschine alle zur
Verpackung gehörenden Bestandteile aufzuheben.
VORSICHT: Diese Arbeiten dürfen nur mit Handschuhen durchgeführt werden, um sich vor
einer möglichen Berührung mit Kanten oder scharfen Metallgegenständen zu schützen.
BEFÖRDERN DER MASCHINE
Für einen sicheren Transport der Maschine gehen Sie wie folgt vor:
1. Wenn die Maschine läuft, schalten Sie sie über den Hauptschalter (1) (Abb.1) aus.
2. Überprüfen Sie, ob der Schmutzwassertank leer ist, wenn nicht, entleeren Sie ihn.
3. Überprüfen Sie, ob der Reinigungsmitteltank leer ist, andernfalls entleeren Sie ihn.
4. Entfernen Sie die Versorgungsbatterie (2) aus dem Batteriefach. Zum Lösen der Batterie aus ihrem
Sitz den Feststellhebel (3) in Pfeilrichtung verstellen (Abb. 2). Ziehen Sie die Batterie mithilfe des in
das Gehäuse eingelassenen Griffs aus dem Maschinengestell (Abb.3).
OFF
1
1
2
5. Arretieren Sie den Lenker in der horizontalen Stellung. Stellen Sie den Fuß auf das Maschinengestell,
um ein Kippen zu vermeiden, schieben Sie dann den Griff von sich weg, bis er in der horizontalen
Stellung einrastet (Abb. 4).
VORSICHT: Vermeiden Sie den Fuß auf den Hauptschalter zu stellen.
6. Drehen Sie den Feststellhebel des Lenkers (4) in Pfeilrichtung (Abb. 5).
2
1
8
7
IGEA
270
487
698
3
3
9
4
7. Schließen Sie den Lenker wieder, schieben Sie dazu den Griff (5) in Richtung Maschinengestell (Abb. 6).
3
8. Drehen Sie den Feststellhebel des Lenkers (4) in Pfeilrichtung (Abb. 7).
9. Verwenden Sie zum Anheben der Maschine vom Boden den Griff (6) im hinteren Maschinenteil (Abb.8)
4
VORSICHT: Bei einem LKW-Transport muss die Maschine entsprechend den geltenden
Richtlinien gesichert werden, damit sie nicht verrutschen und kippen kann.
VORSICHT: Diese Arbeiten dürfen nur mit Handschuhen durchgeführt werden, um sich vor
einer möglichen Berührung mit Kanten oder scharfen Metallgegenständen zu schützen.
5
6
7
Bei vollem Schmutzwasser- und Reinigungsmitteltank
darf
die
Maschine
Ruhestellung verbracht werden.
BATTERIETYP
Zum Speisen der Maschine darf nur die im Lieferumfang enthaltene Batterie oder die Batterie eines
Fachmanns verwendet werden. ANDERE BATTERIETYPEN DÜRFEN NICHT VERWENDET
WERDEN. Die Maschine wird mit einer Lithium-Ionen-Batterie gespeist. Das Batteriefach kann einen
einzelnen Batterieblock mit 25.55V aufnehmen.
HINWEIS: Für die Wartung und Entsorgung der Batterie wird auf das vom Hersteller der Batterie
bereitgestellte Dokument verwiesen.
AUFLADEN DER BATTERIE
Die Batterie muss vor der erstmaligen Inbetriebnahme und wenn sie nicht mehr genügend Leistung für
Arbeiten gibt, die vorher leicht durchgeführt werden konnten, aufgeladen werden. Zum Aufladen der
Batterie gehen Sie wie folgt vor:
1. Verbringen Sie die Maschine an den zum Aufladen der Batterie vorgesehenen Ort.
HINWEIS: Der zum Aufladen der Batterien bestimmte Ort muss entsprechend belüftet sein.
2. Wenn die Maschine läuft, schalten Sie sie über den Hauptschalter (1) (Abb.1) aus.
3. Arretieren Sie den Lenker in der senkrechten Stellung.
VORSICHT: Während dieses Vorgangs den Fuß nicht auf die Maschine stellen.
4. Schlagen Sie zum Einstecken des Netzsteckers (2) in das Netzteil (3) im Handbuch des
Batterieladegeräts nach, das der Maschine beigepackt ist (Abb.2).
VORSICHT: Prüfen Sie, ob die Stromnetzeigenschaften jenen des Batterieladegeräts
entsprechen, bevor Sie das Batterieladegerät an die Steckdose anschließen.
HINWEIS: Das Batterieladegerät darf nur an einem überdachten Ort verwendet werden.
5. Verbinden Sie den Netzstecker (2) mit der Netzsteckdose.
HINWEIS: Prüfen Sie, ob die grüne LED (4) im Batterieladegerät aufleuchtet, sobald dem Stromkreis
der Ladestation des Batterieladegeräts Strom zugeführt wird(Abb.3). Das Aufleuchten der grünen
LED weist darauf hin, dass der Stromkreis des Batterieladegeräts korrekt gespeist wird.
2
OFF
1
3
1
6. Entfernen Sie den Batteriesteckdosendeckel (5) (Abb.4).
7. Schließen Sie den am Netzkabel des Batterieladegeräts vorhandenen Stecker (6) an die in der
Batterie vorhandene Steckdose (7) an (Abb.5).
HINWEIS: Prüfen Sie, ob die grüne LED (4) im Batterieladegerät aufleuchtet, sobald dem
Stromkreis des Batterieladegeräts Strom zugeführt wird(Abb.3) . Das Aufleuchten der grünen
LED weist darauf hin, dass der Stromkreis des Batterieladegeräts korrekt gespeist wird.
9
5
6
8
4
nicht
befördert
oder
2
2
3
4
in
die
4
