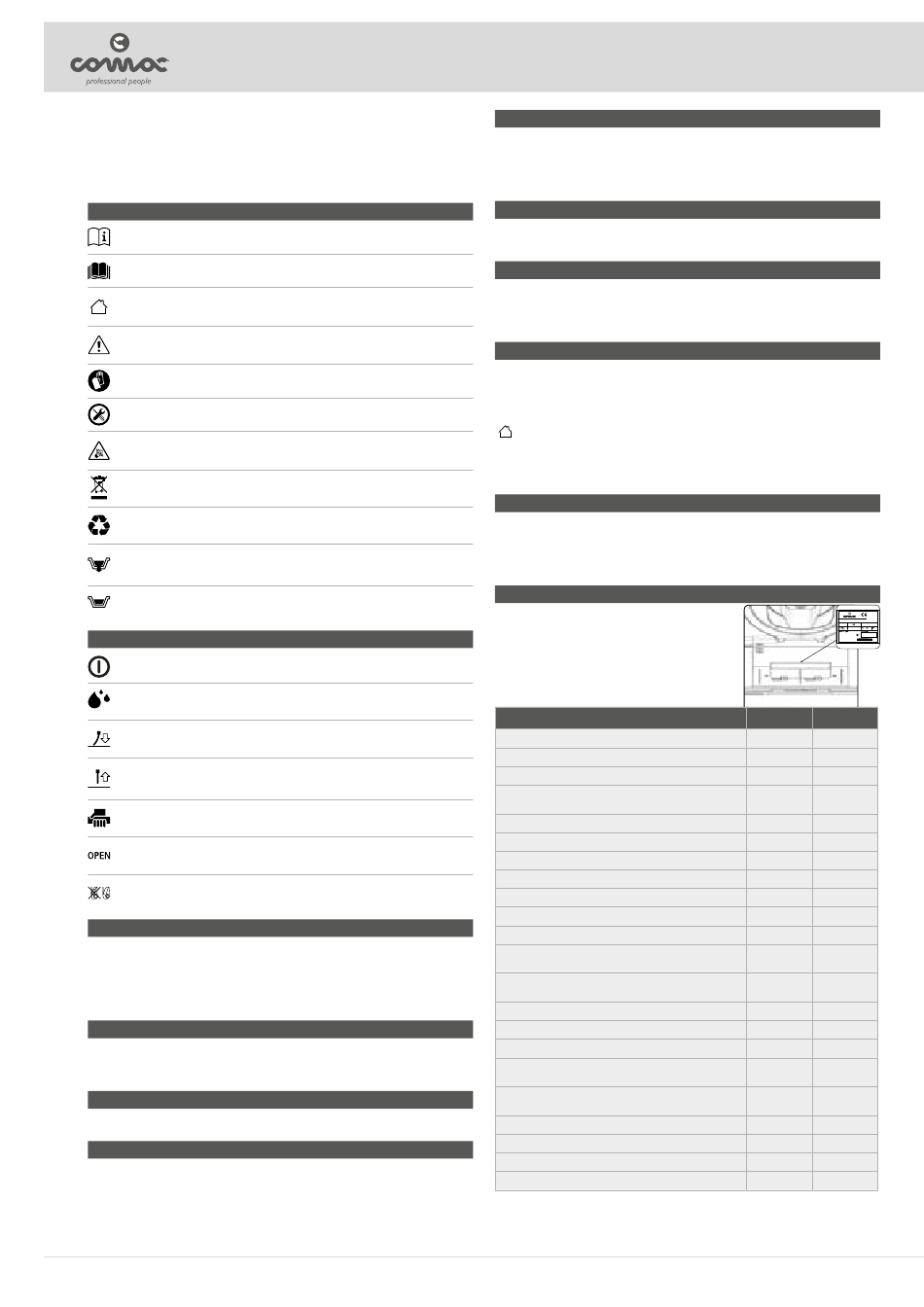

Die in dieser Veröffentlichung enthaltenen Beschreibungen sind unverbindlich. Das Unternehmen
behält sich deshalb vor, jederzeit eventuelle Änderungen an den Elementen, den Details und dem
gelieferten Zubehör vorzunehmen, die es für eine Verbesserung oder für jegliche Erfordernisse
baulicher oder geschäftlicher Art für angebracht hält. Die auch nur teilweise Wiedergabe der Texte und
Zeichnungen, die in dieser Veröffentlichung enthalten sind, ist gemäß Gesetz verboten.
Das Unternehmen behält sich vor, Änderungen technischer Art und / oder an der Ausstattung
vorzunehmen. Die Abbildungen sind als reine Beispiele zu betrachten und sind hinsichtlich
Design und Ausstattung unverbindlich.
IM HANDBUCH VERWENDETE SYMBOLE
Symbol offenes Buch mit i:
Zeigt an, dass die Bedienungsanleitung eingesehen werden muss.
Symbol offenes Buch:
Weist den Bediener darauf hin, die Gebrauchsanleitung vor Benutzung des Geräts zu lesen.
Symbol für überdachten Ort:
Die Arbeiten, denen dieses Symbol vorangestellt ist, müssen unbedingt an einem trockenen,
überdachten Ort durchgeführt werden.
Warnsymbol:
Zur Sicherheit von Bediener und Maschine müssen jene Textabschnitte, denen dieses Symbol
vorangestellt ist, aufmerksam gelesen werden.
Symbol für Schutzhandschuhe:
Zeigt dem Bediener an stets Schutzhandschuhe zu tragen, um schwere Verletzungen an den
Händen zu vermeiden.
Symbol für den Gebrauch von Werkzeugen:
Zeigt dem Bediener an, dass Werkzeug verwendet werden muss, das nicht in der Verpackung
enthalten ist.
Symbol für Explosionsgefahr:
Zeigt an, dass die Batterie unter bestimmten Bedingungen explodieren kann, wenn sie nicht
entsprechend den Angaben des Handbuchs des Herstellers behandelt wird.
Entsorgungssymbol:
Bei der Entsorgung der Maschine müssen die Abschnitte, denen dieses Symbol vorangestellt
ist, aufmerksam gelesen werden.
Recycling-Symbol:
Weist den Bediener darauf hin, alle Vorgänge den am Verwendungsort der Maschine
geltenden Umweltschutzbestimmungen entsprechend auszuführen.
Symbol für das Entleeren des Schmutzwassertanks:
Weist den Bediener darauf hin, bei jedem Befüllen des Reinigungsmitteltank den
Schmutzwassertank zu entleeren.
Recycling-Symbol:
Lesen Sie sorgfältig die Abschnitte, denen dieses Symbol vorangestellt ist, damit der
Reinigungsmitteltank ordnungsgemäß befüllt wird.
AUF DER MASCHINE VERWENDETE SYMBOLE
Symbol für den Hauptschalter:
Wird im hinteren Maschinenteil verwendet, um auf den Hauptschalter hinzuweisen.
Symbol für den Magnetventilschalter:
Wird im hinteren Maschinenteil verwendet, um auf den Magnetventil-Steuerschalter hinzuweisen.
Symbol zum Verstellen des Saugfußes in die "Arbeitsstellung":
Wird verwendet, um die Richtung anzuzeigen, in die der Saugfuß-Steuerknopf gedreht werden
muss, damit die im Saugfuß vorhandenen Gummis den Boden berühren.
Symbol zum Verstellen des Saugfußes in die "Ruhestellung":
Wird verwendet, um die Richtung anzuzeigen, in die der Saugfuß-Steuerknopf gedreht werden
muss, damit die im Saugfuß vorhandenen Gummis vom Boden angehoben werden.
Symbol für Hebepunkte:
Wird verwendet, um die Lage der Teile zum Anheben der Maschine oder zum Steuern der
beweglichen Maschinenteile anzuzeigen.
Symbol "OPEN":
Wird im oberen Maschinenteil verwendet und kennzeichnet die Position des Griffs zum Öffnen
des vorderen Gehäuses.
Hinweissymbol die Maschine nicht zu drehen:
Weist darauf hin, die Maschine bei vollen Tanks nicht zu drehen.
ZWECK UND INHALT DES HANDBUCHS
Dieses Handbuch hat den Zweck, dem Kunden alle für den Einsatz der Maschine notwendigen
Informationen auf die beste, unabhängigste und sicherste Art und Weise zu erteilen. Es enthält
Informationen in Hinblick auf technische Aspekte, die Sicherheit, den Betrieb, den Maschinenstillstand,
die Instandhaltung, die Ersatzteile und die Entsorgung. Vor jeglichem Umgang mit der Maschine müssen
die Bediener und qualifizierten Techniker die Anweisungen in diesem Handbuch aufmerksam lesen.
Bei Zweifeln zur korrekten Auslegung der Anweisungen kontaktieren Sie bitte das nächstgelegene
Kundendienstzentrum zwecks näherer Erläuterungen.
ZIELGRUPPE
Dieses Handbuch richtet sich sowohl an den Bediener als auch an die mit der Instandhaltung der
Maschine betrauten Fachtechniker. Die Bediener dürfen keine Arbeiten ausführen, die den geschulten
Technikern vorbehalten sind. Der Hersteller dieser Maschine haftet nicht für Schäden, die durch
Nichtbeachtung dieses Verbots entstanden sind.
AUFBEWAHRUNG DER BEDIENUNGS-
Das folgende Dokument muss in seiner Hülle in unmittelbarer Nähe der Maschine, vor Flüssigkeiten
und anderen Einflüssen, die seine Lesbarkeit beeinträchtigen können, geschützt, aufbewahrt werden.
ANNAHME DER MASCHINE
Bei der Annahme muss sofort überprüft werden, ob alle in den Begleitdokumenten aufgeführten
Materialien angeliefert wurden und die Maschine während des Transports nicht beschädigt wurde.
Sollte dies der Fall sein, muss der Spediteur sofort darauf aufmerksam gemacht werden, damit er den
Umfang des aufgetretenen Schadens feststellen kann. Gleichzeitig bitten wir Sie, unser Kundenbüro
zu verständigen. Nur unter Beachtung dieser Vorgehensweise, d.h. im Falle einer umgehenden
Reklamation, ist es möglich Schadenersatz zu erhalten.
Jede Maschine kann nur dann gut und profitabel arbeiten, wenn sie korrekt bedient und regelmäßig
gewartet wird, lesen Sie dazu die Beschreibung in den beigefügten Unterlagen. Wir bitten deshalb,
dieses Handbuch sorgfältig zu lesen und jedes Mal dann, wenn sich bei der Benutzung der Maschine
Schwierigkeiten ergeben sollten. Falls nötig, steht Ihnen unser technisches Kundendienstzentrum, das
eng mit den Vertragshändlern zusammenarbeitet, stets zur Verfügung, um eventuell Ratschläge zu
geben oder direkt einzuschreiten.
Bei Kontaktaufnahme mit dem Kundendienst oder bei der Bestellung von Ersatzteilen immer das
Modell, die Ausführung und die Seriennummer angeben. Die entsprechenden Daten finden Sie am
Typenschild der Maschine.
TECHNISCHE BESCHREIBUNG
IGEA ist eine Scheuersaugmaschine, die durch die mechanische Wirkung einer Zylinderbürste und
die chemische Wirkung einer Wasser-Reinigungsmittellösung in der Lage ist, zahlreiche Bodenarten
von diversen Schmutzarten zu reinigen und im Zuge ihrer Vorschubbewegung den entfernten Schmutz
und die nicht vom Boden aufgenommene Reinigungslösung aufzusaugen. Die Maschine darf nur für
diesen Zweck eingesetzt werden.
TECHNISCHE BESCHREIBUNG
Diese Maschine wurde für die Reinigung (Schrubben und Trocknen) von glatten, kompakten Fußböden
im privaten, gewerblichen und industriellen Bereich unter geprüften Sicherheitsbedingungen durch
einen geschulten Bediener konzipiert und gebaut. Die Maschine eignet sich nicht zur Reinigung von
Teppichbelägen jeglicher Art. Die Maschine ist ausschließlich zur Reinigung in geschlossenen oder
zumindest überdachten Bereichen geeignet.
HINWEIS: Die Maschine eignet sich nicht für den Einsatz bei Regen und darf keinen
Wasserstrahlen ausgesetzt werden.
Es ist ausdrücklich VERBOTEN,die Maschine in explosiver Umgebung zum Einsaugen von
Gefahrenstaub oder entflammbaren Flüssigkeiten zu verwenden. Zudem ist das Gerät nicht als
Beförderungsmittel für Personen oder Gegenstände geeignet.
Um Unfälle zu vermeiden, ist die Mitarbeit des Bedieners sehr wichtig. Unfallverhütungsprogramme
können nur bei umfassender Mitarbeit der direkt für den Maschinenbetrieb verantwortlichen Person
wirksam sein. Die meisten Unfälle, die sich in einem Betrieb, am Arbeitsplatz oder beim Fahren
ereignen, werden durch Nichteinhaltung der wichtigsten Vorsichtsmaßnahmen verursacht. Ein
aufmerksamer und vorsichtiger Bediener ist der beste Schutz vor Unfällen und ist ergänzend zu jedem
Verhütungsprogramm unerlässlich.
Das Typenschild befindet sich im Batteriefach im hinteren Teil
der
Maschine.
Es
enthält
Maschineneigenschaften, insbesondere ihre Seriennummer.
Die Seriennummer ist eine äußerst wichtige Information, die
bei jeder Kundendienstanforderung oder Ersatzteilbestellung
angegeben werden muss.
TECHNISCHE DATEN
Gesamtleistung
Arbeitsbreite
Betriebsleistung, bis
Mittelbürste (Anzahl / (Durchmesser x Länge))
Bürstenmotor (Nennleistung)
Saugmotor (Nennleistung)
Überwindbare Steigung
Fassungsvermögen des Reinigungslösungstanks
Fassungsvermögen des Schmutzwassertanks
Länge des Maschinengestells
Höhe des Maschinengestells
Abmessungen in Standby-Stellung (LxHxB)
Abmessungen in Ruhestellung (LxHxB)
Nennspannung der Batterie
Gewicht der Batterie
Leergewicht (Maschine + Bürste + Saugfuß)
Gewicht der transportbereiten Maschine (Maschine + Batterie
+ Bürste + Saugfuß)
Gewicht der betriebsbereiten Maschine (Maschine + Batterie +
Reinigungslösung + Bürste + Saugfuß)
Schalldruckpegel (ISO 11201) - L
pA
Unsicherheit K
pA
Vibrationspegel (Hand) (ISO 5349)
Messunsicherheit der Schwingungen
8
VORWORT
KENNDATEN
SICHERHEIT
TYPENSCHILD
die
allgemeinen
UM
W
mm
m
/h
2
Stk /(Ømm x
mm)
V / W
V / W
%
l
l
mm
mm
mm
mm
V / mAh
Kg
Kg
Kg
Kg
dB (A)
dB (A)
m/s
2
IGEA
150
340
680
1 / (110 x 340)
24 / 50
24 /100
2
1.2
1
430
215
395 x 1295 x
445
395 x 915 x
365
25.55 / 5200
1
9
10
11.4
<70
1.5
<2.5
4%
