3.3.2. Installing the Temperature Sensor WX325
(optional)
Fasten the temperature sensor on the wall as far
from the heater as possible and at a distance of
500–700 mm from the ceiling. See figures 5 and 6.
3.4. Resetting the Overheat Protector
The sensor box (WX232) contains a temperature
sensor and an overheat protector. If the
temperature in the sensor's environment rises too
high, the overheat protector cuts off the heater
power. Resetting the overheat protector is shown
in figure 8.
Note! The reason for the going off must be deter-
mined before the button is pressed.
4. SPARE PARTS
1
1 Control panel (CS170)
2 Installation flange
3 Temperature sensor
4 Temperature sensor (optional)
5 Data cable 5 m
6 Data cable extension 10 m (optional)
7 Circuit board (XT2001)
Es dürfen ausschließlich die Ersatzteile des Herstellers verwendet werden.

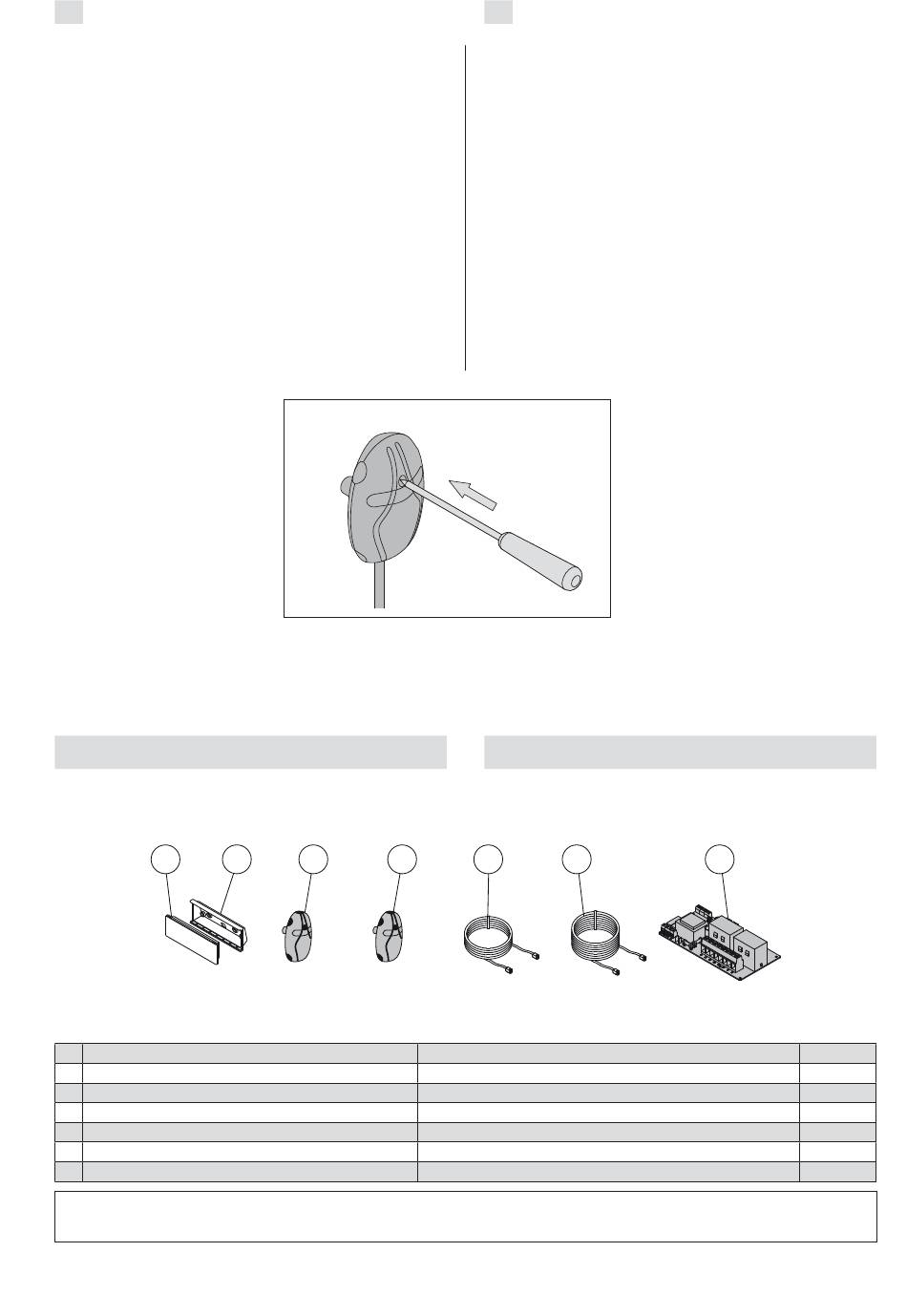

Figure 8.
Reset button of the overheat protector
Abbildung 8.
Rückstellknopf des Überhitzungsschutzes
2
3
4
We recommend to use only the manufacturer's spare parts.
DE
3.3.2. Montage des Temperaturfühlers WX325
(wahlweise)
Bringen Sie den Temperaturfühler so weit wie mög-
lich vom Ofen entfernt an der Wand an, in einem
Abstand von 500–700 mm zur Decke. Siehe Abb.
5 und 6.
3.4. Zurückstellen der Überhitzungsschutzes
Das Fühlergehäuse (WX232) enthält einen Tempe-
raturfühler und einen Überhitzungsschutz. Wenn
die Temperatur in der Umgebung des Temperatur-
fühlers zu stark ansteigt, unterbricht der Überhit-
zungsschutz die Stromzufuhr. Das Zurücksetzen
des Überhitzungsschutzes wird in Abbildung 8
dargstellt.
Achtung! Bevor Sie den Knopf drücken, müssen
Sie die Ursache für die Auslösung des Überhit-
zungsschutzes ermitteln.
WX232
5
6
Bedienfeld (CS170)
Montagemanschette
Temperaturfühler
Temperaturfühler (wahlweise)
Datakabel 5 m
Verlängerungskabel 10 m (wahlweise)
Platine (XT2001)
4. ERSATZTEILE
7
WX601
ZVR-653
WX232
WX325
WX311
WX313
WX351
