3.3. Installing the Temperature Sensor

Check the correct location for the temperature sen-
sor from the heater's instructions for installation
and use.
Wall-mounted heaters (see figure 8)
Fasten the temperature sensor on the wall
•
above the heater, along the vertical centre line
running parallel to the sides of the heater, at a
distance of 100 mm from the ceiling.
Floor-mounted heaters (see figure 9)
Option 1: Fasten the temperature sensor on the
•
wall above the heater, along the vertical centre
line running parallel to the sides of the heater,
at a distance of 100 mm from the ceiling.
Option 2: Fasten the temperature sensor to
•
the ceiling above the heater, at a distance of
200 mm from the vertical centre line of the
heater's side.
With a separate steamer SS20(A), observe that the
temperature sensor must not be installed in the area
affected by steam.
Note! Do not install the temperature sensor closer
than 1000 mm to an omnidirectional air vent or
closer than 500 mm to an air vent directed away
from the sensor. See figure 10. The air flow near an
air vent cools down the sensor, which gives inac-
curate temperature readings to the control unit. As
a result, the heater might overheat.
150 mm

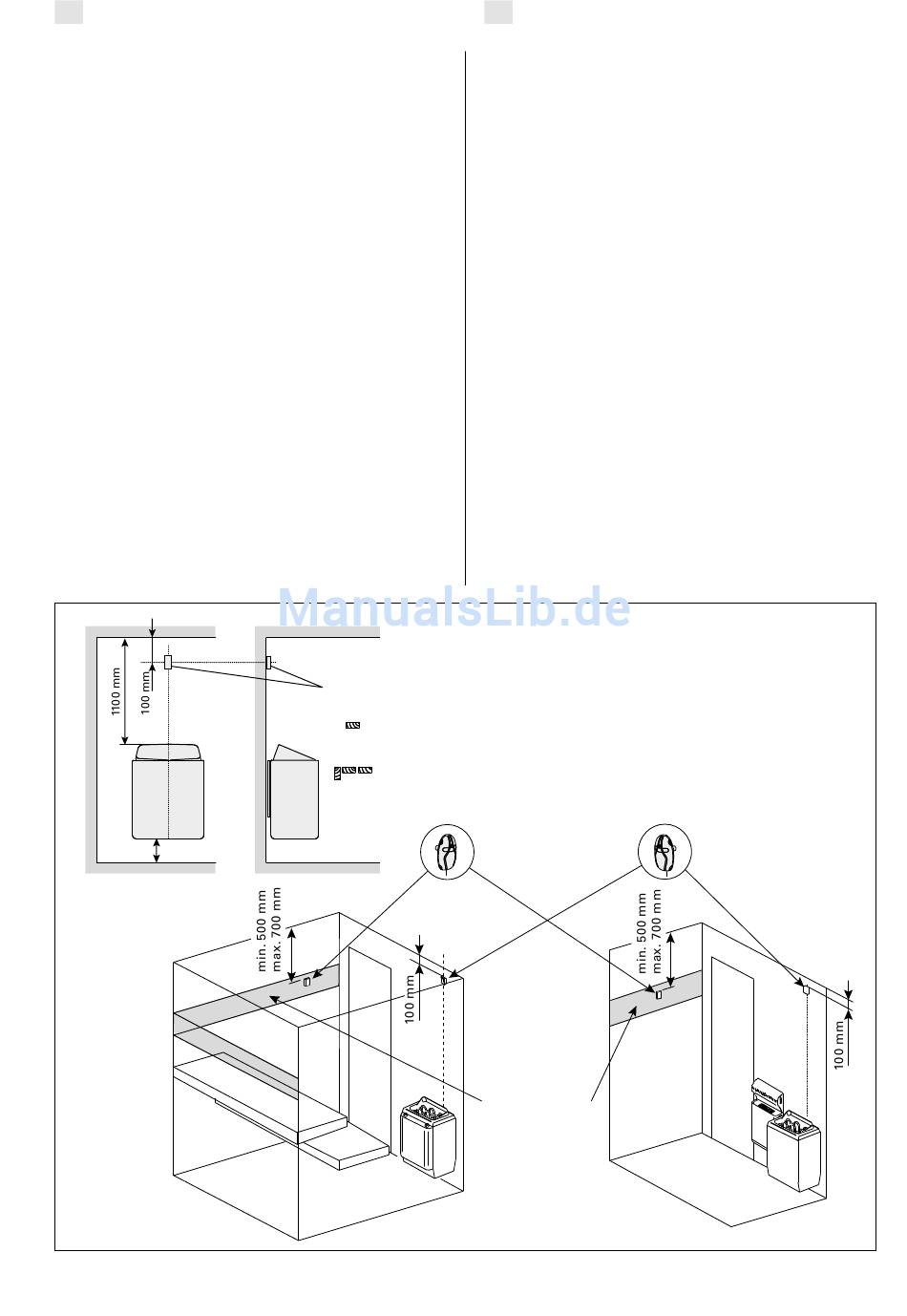

Figure 8. The place of the temperature and humidity sensors in connection with wall-mounted heaters
Abbildung 8. Position der Temperatur- und Luftfeuchtigkeitsfühler bei Öfen mit Wandbefestigung
DE
3.3. Montage des Temperaturfühlers
Überprüfen Sie den richtigen Standort des Tempe-
raturfühlers nach den Gebrauchs- und Montagean-
leitungen des Ofens.
Öfen mit Wandbefestigung (Abbildung 8)
•
Freistehende Öfen (Abbildung 9)
•
•
Bei einem separaten Verdampfer SS20(A) ist zu
beachten, dass der Temperaturfühler nicht in dem
Bereich angebracht werden darf, der vom Dampf
getroffen wird.
Achtung! Der Temperaturfühler darf nicht näher
als 1000 mm an einen Mehrrichtungs-Luftschlitz
oder näher als 500 mm an einen Luftschlitz an-
gebracht werden, der vom Fühler wegzeigt. Siehe
Abbildung 10. Der Luftzug in der Nähe von Luft-
schlitzen kühlt den Fühler ab, was zu ungenauen
Temperaturmessungen am Steuergerät führt. Dies
kann zu einer Überhitzung des Ofens führen.
WX232
WX325
Humidity sensor
Feuchtigkeitsfühler
Permitted area
for WX325
Zulässiger
Bereich für
WX325
Bringen Sie den Temperaturfühler über dem
Ofen an der Wand an, an der vertikalen Mittel-
linie, die parallel an den Seiten des Ofens ver-
läuft, in einem Abstand von 100 mm zur Decke.
Option 1: Bringen Sie den Temperaturfühler über
dem Ofen an der Wand an, an der vertikalen Mit-
tellinie, die parallel an den Seiten des Ofens ver-
läuft, in einem Abstand von 100 mm zur Decke.
Option 2: Bringen Sie den Temperaturfühler
über dem Ofen an der Decke an, in einem Ab-
stand von 200 mm zur vertikalen Mittellinie an
der Seite des Ofens.
WX232
Temperature sensor
Temperaturfühler
