Aufbau- und Verwendungsanleitung
DE
Felépítési és használati útmutató
HU
Инструкция по монтажу и применению
RU
Version 1.0 © 2020 KRAUSE-Werk

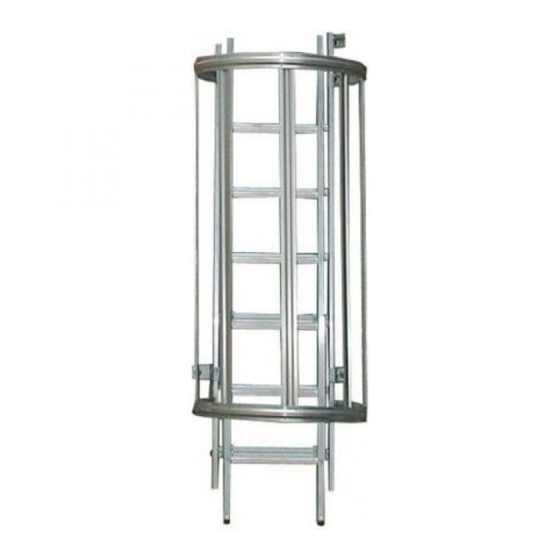

SteigLeiter
DE
Fixed Ladders
GB
Rögzített létra
HU
для стационарных лестниц
RU
www.krause-systems.com
Assembly and user manual
GB

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für KRAUSE 836601

Inhaltszusammenfassung für KRAUSE 836601

  • Seite 1 Aufbau- und Verwendungsanleitung Assembly and user manual Felépítési és használati útmutató Инструкция по монтажу и применению Version 1.0 © 2020 KRAUSE-Werk SteigLeiter Fixed Ladders Rögzített létra для стационарных лестниц www.krause-systems.com...
  • Seite 2 DIN 18799-1 DIN EN ISO 14122-4 DIN 14094-1 SteigLeitern Fixed Ladders Rögzített létrák для стационарных лестниц...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Allgemein ..................4 1.1 Mitgeltende Dokument ............. 4 1.2 Hersteller .................. 4 1.3 Gültige Normen, Bauartzulassung ..........4 1.4 Gewährleistung ................. 5 1.5 Urheber- und Schutzrechte ............5 1.6 Ausgabedatum ................. 5 2. Angaben zum Produkt ..............5 2.1 Allgemeine Angaben ..............

  • Seite 4: Allgemein

    1. Allgemein Diese Montageanleitung ist Teil der Produkte „SteigLeitern“ und „Steigschutz“ (im Fol- genden kurz „SteigLeiter-System“ genannt) der KRAUSE Werk GmbH & Co KG. Die Teile des Produkts sind nach dem aktuellen Stand der Technik und anerkannten sicherheitstechnischen Regeln entwickelt worden. Dennoch können beim Betrieb des Produkts Gefahren für Leib und Leben des Benutzers oder Dritter bzw.

  • Seite 5: Gewährleistung

    Die technische Abnahme erfolgte durch den TÜV PRODUKT SERVICE (Bauartzulassung). www.krause-systems.com 1.4 Gewährleistung Der genaue Wortlaut der Gewährleistung ist in den Verkaufs- und Lieferbedingungen 5 Jahren ab Verkaufsdatum des betroffenen Teiles. Der Hersteller behält sich vor, das bemängelte Teil nach eigenem Ermessen auszutauschen oder zu reparieren. Für Gewährleistungsansprüche aus der Dokumentation ist die am Verkaufstag gültige...

  • Seite 6: Auszugskräfte Für Befestigungen

    2.2 Auszugskräfte für Befestigungen Hinweis: Die Maueranker direkt unter eine Sprosse setzen und die Schraube, die den Holm einklemmt ausreichend fest anziehen. Bei Aluminiumleitern die Schrauben nur bis Je nach Verankerungsuntergrund sind entsprechend den aufzunehmenden Zugkräften die kerungsmittel verwendet werden, die die angegebenen Lasten in den Verankerungsgrund ableiten können.

  • Seite 7: Sicherheitsbestimmungen

    Gesamtlast in kN je Ankerbolzen in kN Artikel Mauerankertyp Horizontal vertikal Horizontal Zug vertikal 835611 Maueranker 200-270 mm 3,02 1,30 1,51 0,35 835512 GFK Wandbefestigung 200-306 mm 835628 Maueranker 270-400 mm 5,00 1,30 2,50 0,35 835512 GFK Wandbefestigung 200-306 mm Beachten Sie die maximalen Befestigungsabstände der Maueranker von 500 mm zur Austrittsebene und zum Untergrund von maximal 500 mm.

  • Seite 8: Pflichten Der Montierenden Und Nutzer

    Diese Montageanleitung dem Betreiber und den Nutzern zur Verfügung stellen. Für den Betrieb durch den Unternehmer eine Betriebsanweisung erstellen lassen, die alle für den sicheren Betrieb nötigen Angaben enthält: – Gefährdungsermittlung – Verhalten bei Benutzung des Produkts – Verhalten bei festgestellten Mängeln 3.4 Pflichten der Montierenden und Nutzer Produkt nur bei Einhaltung folgender Regelwerke montieren, verwenden und instand halten:...

  • Seite 9: Bauliche Veränderungen, Ersatzteile

    – Veränderungen am Produkt dürfen nicht ohne Einverständnis des Herstellers erfolgen. Eigenmächtige Veränderungen können die Betriebssicherheit der Steig- Leiteranlage gefährden – Nur Originalteile der Firma KRAUSE GmbH aus Alsfeld einbauen. Bei Nichtbeachtung erlischt die Gewährleistung der Betriebssicherheit für die gesamte SteigLeiteranlage. 3.6 Sicherheitsmaßnahmen 3.6.1 Während des Transportes und der Montage...

  • Seite 10: Während Des Normalbetriebes

    Nach der Montage die SteigLeiteranlage von einem verantwort - lichen Sachverständigen prüfen und abnehmen lassen. Eine Jedes Leiterteil besitzt das nebenstehende Kennzeichnungsschild. 3.6.2 Während des Normalbetriebes SteigLeiter ist vom Prüfer frei gegeben – Der Betreiber hat die Benutzer regelmäßig, mindestens jedoch einmal im Jahr, in der richtigen Verwendung des Produkts zu unterweisen –...

  • Seite 11: Instandhaltung, Reinigung Und Entsorgung

    Maßnahmen vor, damit bei widrigen Witterungsbedingungen keine erhöhten Gefahren, z. B. Eisbildung auftreten. Beschädigte Bauteile durch Original KRAUSE-Teile ersetzen – Keine Ersatzteile verwenden, die nicht vom KRAUSE Werk Alsfeld für das Produkt zugelassen sind – Ersatzteile nur wie in der Montageanleitung beschrieben einbauen –...

  • Seite 12: Steigleiternmaße

    4. SteigLeiternmaße 4.1 Systemmaße, einzügige SteigLeitern...

  • Seite 13: Systemmaße, Zweizügige Steigleitern

    4.2 Systemmaße, zweizügige SteigLeitern nach DIN EN ISO 14122-4: 2016 max. 1500 max. 2000 mm 2200-2500 mm bis UK Rücken- schutzbügel 2200- 3000 mm 100-400 mm max. 500 mm UK = Unterkante...
  • Seite 14 Systemmaße, zweizügige SteigLeitern nach DIN 18799-1...

  • Seite 15: Systemmaße, Nach Din/Din En Iso

    4.3 Systemmaße, nach DIN/DIN EN ISO...
  • Seite 16 DIN 14094-1 lichter Leiterabstand...
  • Seite 17 DIN 14094-1...
  • Seite 18 DIN 14094-1...
  • Seite 19 DIN 18799-1 lichter Leiterabstand...
  • Seite 20 DIN 18799-1...
  • Seite 21 DIN 18799-1...
  • Seite 22 Zweizügige SteigLeitern nach DIN EN ISO 14122-4 SH 10,92 m, Art.-Nr.: 836601 SH 11,76 m, Art.-Nr.: 836618 lichter Leiterabstand...
  • Seite 23 Zweizügige SteigLeitern nach DIN EN ISO 14122-4 SH 13,16 m, Art.-Nr.: 836625 SH 14,00 m, Art.-Nr.: 836632 lichter Leiterabstand...
  • Seite 24 Zweizügige SteigLeitern nach DIN EN ISO 14122-4 SH 15,12 m, Art.-Nr.: 836649 SH 15,95 m, Art.-Nr.: 836656 lichter Leiterabstand...
  • Seite 25 Zweizügige SteigLeitern nach DIN EN ISO 14122-4 SH 16,80 m, Art.-Nr.: 836663 SH 17,64 m, Art.-Nr.: 836670 lichter Leiterabstand...
  • Seite 26 Zweizügige SteigLeitern nach DIN EN ISO 14122-4 SH 18,76 m, Art.-Nr.: 836687 lichter Leiterabstand...

  • Seite 27: Montage

    5. Montage 5.1 Montageablauf Die Montage muss nicht in einer festgelegten Reihenfolge durchgeführt werden. Sie ist den örtlichen Gegebenheiten und den Ergebnissen aus der erstellten Gefährdungs- analyse gemäß der Betriebssicherheitsverordnung auszuführen. Wir empfehlen bei Montage mit Rückenschutzkorb ein breites Fahrgerüst z. B. Stabilo 5000 mit 2 Belagbühnen zu verwenden.

  • Seite 29: Übersicht Montage

    5.2 Übersicht Montage Ausstiegsholm ..... . 30 Ausstiegsgeländer ....31 Ausstieg Übergang 450/750/900 mm .

  • Seite 30: Ausstiegsholm

    Ausstiegsholm 2 Stück, für StahlLeiter Art.-Nr.: 835772 für AluminiumLeiter Art.-Nr.: 838209...

  • Seite 31: Ausstiegsgeländer

    Ausstiegsgeländer 2 Stück, für StahlLeiter Art.-Nr.: 835314 für AluminiumLeiter Art.-Nr.: 838216...

  • Seite 32: Ausstieg Übergang 450/750/900 Mm

    Ausstieg Übergang 450 für StahlLeiter Art.-Nr.: 836304 für AluminiumLeiter Art.-Nr.: 836335 Ausstieg Übergang 750 für StahlLeiter Art.-Nr.: 836311 für AluminiumLeiter Art.-Nr.: 836342 Ausstieg Übergang 900 für StahlLeiter Art.-Nr.: 836328 für AluminiumLeiter Art.-Nr.: 836359 Ausstieg Übergang 1300 für StahlLeiter Art.-Nr.: 836373 für AluminiumLeiter Art.-Nr.: 836380...

  • Seite 33: Ausstiegstritt 150-300 Mm

    Ausstiegstritt 150 mm Art.-Nr.: 836267 Ausstiegstritt 200 mm Art.-Nr.: 836274 Ausstiegstritt 250 mm Art.-Nr.: 836281 Ausstiegstritt 300 mm Art.-Nr.: 836298 Blechwinkel rechts Ausstiegst Blechwinkel links Ausstiegstr Sprosse Steigleiter 30x25 Unterlegscheibe DIN 125 - A 8 Sechskantschraube DIN 931-1 Sechskantmutter DIN 985 - M Auf gleicher Höhe mit Ausstiegsebene...

  • Seite 34: Durchgangssperre

    Durchgangssperre Art.-Nr.: 837028...

  • Seite 35: Durchgangssperre Seitlich

    Durchgangssperre seitlich Art.-Nr.: 837042...

  • Seite 36: Rückenschutzbügel

    Rückenschutzbügel Stahl Art.-Nr.: 835420 Aluminium Art.-Nr.: 838056...

  • Seite 37: Ruhepodest Für Einzügige Leiter Bis 15 M

    Ruhepodest für einzügige Leiter bis 15 m Art.-Nr.: 837011 1. Diese Kante 10 mm unter die Sprosse, so dass die Bühne waagerecht auf der Sprosse aufliegt. Stellschrauben justieren, damit das Podest auch bei Belastung waagerecht steht.

  • Seite 38: Zwischenboden Klappbar

    Zwischenboden klappbar Stahl Art.-Nr.: 835475 Aluminium Art.-Nr.: 838124 mit bauseitigem Bügelschloss absperrbar...

  • Seite 39: Rückenschutzbügel ¾

    Rückenschutzbügel ¾ für mehrzügige SteigLeiter mit Verbinder Art.-Nr.: 2x 835437, 1x 835413, Stahl Art.-Nr.: 2x 838063, 1x 838070, Aluminium Art.-No. 835413/838070 M8 x 20 mm M8 x 25 mm...

  • Seite 40: Handlauf Im Umsteigebereich

    Handlauf im Umsteigebereich Art.-Nr.: 836366 nach DIN EN ISO 14122-4 248 mm lichter Leiternabstand Art.-Nr.: 836366 diese Darstellung ist ohne den erforderlichen Rückenschutz...

  • Seite 41: Rückenschutzstrebe 3 M

    Rückenschutzstrebe 3 m Art.-Nr.: 835567 Stahl Art.-Nr.: 838094 Aluminium einschließlich Verbinder Rückenschutz Art.-Nr.: 835789...

  • Seite 42: Umsteigebühne, Gitterrost

    Umsteigebühne, Gitterrost Art.-Nr.: 835444 für StahlLeiter Art.-Nr.: 838117 für AluminiumLeiter M8 x 65 mm...

  • Seite 43: Leiternverbinder 100/1000 Mm

    Leiternverbinder 100 mm Art.-Nr.: 835529 für StahlLeiter Art.-Nr.: 838032 für AluminiumLeiter Leiternverbinder 1000 mm Art.-Nr.: 835482 für StahlLeiter Art.-Nr.: 838049 für AlumiumLeiter...

  • Seite 44: Notabstiegsleiter

    NotabstiegsLeiter Art.-Nr.: 835666 für StahlLeiter Art.-Nr.: 838148 für AluminiumLeiter Für StahlLeiter Achten Sie bei der Montage unbedingt darauf, dass (während der gesamten Lebensphase der Leiter) die Sprossen der ausgefahrenen Leiter mit der festen Leiter deckungsgleich sind. Dies ist bei dem Maß von 3020 mm von Oberkante der untersten festen Leitersprosse bis zum Untergrund der Fall.
  • Seite 45 NotabstiegsLeiter Art.-Nr.: 835663 Art.-Nr.: 838148 Montagereihenfolge: – Entfernen der Fußkappen des einzuschiebenden Leiternteils. – Fußkappen nach dem Einschieben des Leiternteils wieder anschrauben. – Halter montieren. – Feder in Bohrung der Halterung (neben der Schraube) einfädeln. – Federring über Schraube stecken.
  • Seite 46 NotabstiegsLeiter Art.-Nr.: 835663 Art.-Nr.: 838148 Montagereihenfolge: – Beim Aufstecken der Schaukel Feder unter Schaukel einhängen. Detail – Schaukel höhenversetzt in den zweiten Halter einführen und gemeinsam in waagrechte Position schieben. Halter fixieren. Schaukel hier aufstecken. – Leiter hochschieben und in Schaukel einhaken.

  • Seite 47: Zugangssperre Für Stahlnotleiter

    Zugangssperre für Stahlnotleiter Art.-Nr.: 837035...

  • Seite 48: Sicherungstür Auch Für Steigschutzschiene

    Sicherungstür auch für Steigschutzschiene Art.-Nr.: 837578 Anschlag links oder rechts an Leiterholm befestigen an Leiterholm befestigen...

  • Seite 49: Maueranker, Starr

    Maueranker, starr 200 mm Art.-Nr.: 835239 Maueranker, starr 500 mm Art.-Nr.: 835338 für StahlLeiter Art.-Nr.: 838193 für AluminiumLeiter...

  • Seite 50: Maueranker, Verstellbar

    Maueranker Standard verstellbar 189 – 253 mm Art.-Nr.: 835246 Maueranker verstellbar 100 – 150 mm Art.-Nr.: 835192 Maueranker verstellbar 150 – 200 mm Art.-Nr.: 835208 Maueranker verstellbar 200 – 270 mm Art.-Nr.: 835215 Maueranker verstellbar 270 – 400 mm Art.-Nr.: 835222...

  • Seite 51: Maueranker, Verstellbar, Mit Großer Grundplatte

    Maueranker verstellbar große Grundplatte 100 – 150 mm Art.-Nr.: 835253 Maueranker verstellbar große Grundplatte 150 – 200 mm Art.-Nr.: 835277 Maueranker verstellbar große Grundplatte 200 – 270 mm Art.-Nr.: 835260 Maueranker verstellbar große Grundplatte 270 – 400 mm Art.-Nr.: 835284...

  • Seite 52: Maueranker, 500-750 Mm

    Maueranker 500 – 750 mm (nur für StahlLeiter) Art.-Nr.: 837554 Nicht in Verbindung mit Notabstiegsleiter verwendbar! Maueranker für Stütze 350 – 550 mm Art.-Nr.: 837561 für StahlLeiter Art.-Nr.: 838254 für AluminiumLeiter...

  • Seite 53: Maueranker U Form 150/200 Mm + V-Form 150/200 Mm

    Maueranker starr U-Form 150 mm Art.-Nr.: 835086 für StahlLeiter Art.-Nr.: 838179 für AluminiumLeiter Maueranker starr U-Form 200 mm Art.-Nr.: 835093 für StahlLeiter Art.-Nr.: 838186 für AluminiumLeiter Maueranker starr V-Form 150 mm Art.-Nr.: 835109 für StahlLeiter Art.-Nr.: 838155 für AluminiumLeiter Maueranker starr V-Form 200 mm Art.-Nr.: 835116 für StahlLeiter Art.-Nr.: 838162 für AluminiumLeiter...

  • Seite 54: Gfk Wandbefestigung 150-206 Mm

    GFK Wandbefestigung 150 – 206 mm Art.-Nr.: 835505 Maueranker 100 – 150 mm für GFK-Unterbau Art.-Nr.: 835598 Maueranker 150 – 200 mm für GFK-Unterbau Art.-Nr.: 835604 Maueranker 200 – 270 mm für GFK-Unterbau Art.-Nr.: 835611 Maueranker 270 – 400 mm für GFK-Unterbau Art.-Nr.: 835628 Es ist bei der Montage dieser GFK-Wandbefestigungen unbedingt folgendes zu beachten:...

  • Seite 55: Gfk Wandbefestigung 200-306 Mm

    GFK Wandbefestigung 200 – 306 mm Art.-Nr.: 835512 Maueranker 100 – 150 mm für GFK-Unterbau Art.-Nr.: 835598 Maueranker 150 – 200 mm für GFK-Unterbau Art.-Nr.: 835604 Maueranker 200 – 270 mm für GFK-Unterbau Art.-Nr.: 835611 Maueranker 270 – 400 mm für GFK-Unterbau Art.-Nr.: 835628 Es ist bei der Montage dieser GFK-Wandbefestigungen unbedingt folgendes zu beachten:...

  • Seite 56: Fußplatte 400 Mm

    Fußplatte 400 mm Art.-Nr.: 835123 Stahl Art.-Nr.: 838131 Aluminium Bohrung und Schrauben zur Leiterbefestigung bauseits Haltegriff 400 mm Art.-Nr.: 835130 Haltegriff 600 mm Art.-Nr.: 835147...

  • Seite 57: Wasserleitblech Für Standardmaueranker

    Wasserleitblech für Standardmaueranker Art.-Nr.: 835031 Wasserleitblech für Grundplatte 200 x 200 mm Art.-Nr.: 835048 Wasserleitblech für Grundplatte 120 x 120 mm Art.-Nr.: 835055 Wasserleitblech für GFK-Halter Art.-Nr.: 835024 Wasserleitblech für U-Maueranker Art.-Nr.: 835017 Wasserleitblech für V-Maueranker Art.-Nr.: 835000...

  • Seite 58: Grundpodest 1000 X 1000 Mm

    Grundpodest 1000 x 1000 mm Art.-Nr.: 835574 zulässige Verkehrslast: 4,0 kN/m² Verankerungskräfte (Designwerte) ohne Erweiterungspodest: Punkte 1: 6,61 kN (Zug); vertikal: 3,00 kN Punkte 2: 2 x 2 Stück; jeweils: horizontal: 6,41 kN (Druck auf die Platte); vertikal: 4,33 kN (verteilt auf 2 Schrauben), Moment: 0,25 Nm Verankerungskräfte (Designwerte) am Stoß...

  • Seite 59: Erweiterungspodest 500 X 1000/1000 X 1000 Mm

    Erweiterungspodest 500 x 1000 mm Art.-Nr.: 835581 Erweiterungspodest 1000 x 1000 mm Art.-Nr.: 837004 zulässige Verkehrslast: 4,0 kN/m² Verankerungskräfte (Designwerte) am Stoß Erweiterungspodest 0,5 m mit 1 m Grundpodest Punkte 1: horizontal: 3,37 kN (Zug); vertikal 3,00 kN Punkt 2: 2 x 2 Stück; jeweils: horizontal: 6,73 kN (Druck auf die Platte); vertikal: 4,54 kN (verteilt auf 2 Schrauben), Moment: 0,26 kNm Bohrungsdurchmesser für die Wandbefestigungen: 15 mm Punkte 1...

  • Seite 60: Zusatzgeländer Für Anschluss An Geländer Der Podeste

    Zusatzgeländer für Anschluss an Geländer der Podeste Art.-Nr.: 837547 Dieses Zusatzgeländer ist zwingend bei der Verwendung der Podeste nach DIN 14094-1 erforderlich.

  • Seite 61: Steigschutz

    Steigschutz Weitere Einzelheiten siehe separate Montageanleitung „Steigschutz“. An jeder Einstiegsstelle ist ein Kennzeichnungsschild für Fallschutz mit der Artikelnummer 837196 anzubringen. Systemmaße...

  • Seite 62: Anhang

    Anhang...
  • Seite 66 Notizen:...
  • Seite 67 Table of contents 1. General ..........68 1.1 Applicable documents .

  • Seite 68: General

    While using the ladder system (fall arrester system), please also follow the use instructions for the ladder system arrester rail. 1.2 Manufacturer The following company is the manufacturer of the ladder described in this document: KRAUSE-Werk GmbH & Co. KG Am Kreuzweg 3 D 36304 Alsfeld Telefon: 06631 / 795-0 Telefax: 06631 / 795-139 1.3 Applicable standards, design approval...

  • Seite 69: Warranty

    1.4 Warranty The exact wording of the warranty is fixed in the Terms and Conditions of Sale and De- livery of the supplier. The manufacturer assumes a warranty of 5 years from the date of sale of the respective part for material defects. The manufacturer reserves the right to replace or repair the defective part as per his own discretion.

  • Seite 70: Withdrawal Forces For Mounting

    anchoring means should be used that have been approved by the site supervision and anchoring material in consultation with the manufacturers and the structural engineers. The wall anchor braces should be attached at a maximum distance of 2000 mm. Anchorage forces in kN (design values) Total load in kN per anchor bolt in kN Article no.

  • Seite 71: Safety Regulations

    3. Safety regulations 3.1 Prior to the installation The following points must be checked, followed and implemented prior to the installation: – The structural stability must be checked by an expert and on the site, it must be ensured that the conditions for safe installation exist. –...

  • Seite 72: Duties Of The Installers And Users

    3.4 Duties of the installers and users Install, use and service the product only under compliance of the following regulation documents: – Installation manual – Regional and country-specific specifications and provisions of the building regulation – Accident prevention guidelines and workplace guidelines –...

  • Seite 73: Design Changes, Spare Parts

    Unauthorized changes can put the operating safety of the ladder system at risk. – Only original parts of the company KRAUSE GmbH from Alsfeld should be used. In case of non-compliance, the warranty of the operating safety for the entire ladder system expires.

  • Seite 74: In Case Of Damages

    Get the ladder system checked and released by a responsible expert after its installation. It is obliatory to mark each access point. Each ladder is marked with the adjoining label. 3.6.2 During normal operation The ladder is released by the tester –...

  • Seite 75: Inspections

    3.8 Maintenance, cleaning and disposal 3.8.1 Maintenance Replace damaged parts by original KRAUSE parts. – Do not use spare parts, which are not approved by the KRAUSE plant Alsfeld for the product. – Assemble the spare parts only as described in the installation manual.

  • Seite 76: Ladder Dimensions

    4. Ladder dimensions 4.1 System dimensions, single-section 100 (DIN EN ISO 14122-4, DIN 14094-1) 400 (DIN EN ISO 14122-4, DIN 14094-1)
  • Seite 77 System dimensions, two-section fixed ladders as per DIN EN ISO 14122-4: 2016 max. 1500 max. 2000 mm 2200-2500 mm bis UK Rücken- schutzbügel 2200- 3000 mm 100-400 mm max. 500 mm UE = Upper...

  • Seite 78: System Dimensions, Multi-Section

    4.2 System dimensions, multi-section fixed ladders as per DIN 18799-1, DIN 14094-1...

  • Seite 79: System Dimensions As Per Din/Din En Iso

    4.3 System dimensions as per DIN/DIN EN ISO...
  • Seite 80 DIN 14094-1...
  • Seite 81 DIN 14094-1...
  • Seite 82 DIN 14094-1...
  • Seite 83 DIN 18799-1...
  • Seite 84 DIN 18799-1...
  • Seite 85 DIN 18799-1...
  • Seite 86 Two-section fixed ladders as per DIN EN ISO 14122-4 SH 10.92 m, Art.-No. 836601 SH 11.76 m, Art.-No. 836618 Gap between ladders...
  • Seite 87 Two-section fixed ladders as per DIN EN ISO 14122-4 SH 13.16 m, Art.-No. 836625 SH 14.00 m, Art.-No. 836632 Gap between ladders...
  • Seite 88 Two-section fixed ladders as per DIN EN ISO 14122-4 SH 15.95 m, Art.-No. 836656 SH 15.12 m, Art.-No. 836649 Gap between ladders...
  • Seite 89 Two-section fixed ladders as per DIN EN ISO 14122-4 SH 16.80 m, Art.-No. 836663 SH 17.64 m, Art.-No. 836670 Gap between ladders...
  • Seite 90 Two-section fixed ladders as per DIN EN ISO 14122-4 SH 18.76 m, Art.-No. 836687 Gap between ladders...

  • Seite 91: Installation

    5. Installation 5.1 Installation process circumstances from the risk analysis prepared as per the industrial safety ordinance. We recommend the use a broad mobile scaffold with ladder cage e.g. Stabilo 5000 with 2 platforms for the installation. The installation of ladder parts must be carried out from top to bottom, as the uppermost step must lie at the height of the exit level as per the standard.
  • Seite 92 Notice:...

  • Seite 93: Overview Of The Installation

    5.2 Overview of the installation Exit rail ......94 Crossover 450/750/900 mm ....96 Exit step 150-300 mm .

  • Seite 94: Exit Rail

    Exit rail 2 units, for steel ladder Art.-No. 835772 for aluminum ladder Art.-No. 838209...
  • Seite 95 Exit rail 2 units, for steel ladder Art.-No. 835314 for aluminum ladder Art.-No. 838216...

  • Seite 96: Crossover 450/750/900 Mm

    Crossover 450 for steel ladder Art.-No. 836304 for aluminum ladder Art.-No. 836335 Crossover 750 for steel ladder Art.-No. 836311 for aluminum ladder Art.-No. 836342 Crossover 900 for steel ladder Art.-No. 836328 for aluminum ladder Art.-No. 836359 Crossover 1300 for steel ladder Art.-No.

  • Seite 97: Exit Step 150-300 Mm

    Exit step 150 mm Art.-No. 836267 Exit step 200 mm Art.-No. 836274 Exit step 250 mm Art.-No. 836281 Exit step 300 mm Art.-No. 836298 Blechwinkel rechts Ausstiegst Blechwinkel links Ausstiegstr Sprosse Steigleiter 30x25 Unterlegscheibe DIN 125 - A 8 Sechskantschraube DIN 931-1 Sechskantmutter DIN 985 - M On same height with exit step...

  • Seite 98: Safety Gate

    Safety gate Art.-No. 837028...

  • Seite 99: Safety Gate Sideward

    Safety gate sideward Art.-No. 837042...

  • Seite 100: Back Protection Bracket

    Back protection bracket for steel Art.-No. 835420 for aluminum Art.-No. 838056...

  • Seite 101: Intermediate Platform For Single-Section Ladder Up To 15 M

    Intermediate platform for single-section ladder up to 15 m Art.-No. 837011 1. This edge must be 10 mm below the rung to make sure that the platform is resting horizontally on it. Adjust the setting screws to make sure that the platform will be horizontal when a person is standing on it.

  • Seite 102: Foldable Intermediale Platform

    Foldable intermediale platform for steel Art.-No. 835475 for aluminum Art.-No. 838124 lockable with U-lock provided by the building contractor...

  • Seite 103: Back Protection Bracket ¾

    Back protection bracket ¾ for multiple ladders with connectors Art.-No. 2x 835437, 1x 835413, Steel Art.-No. 2x 838063, 1x 838070, Aluminum Art.-No. 835413/838070 M8 x 20 mm M8 x 25 mm...

  • Seite 104: Handrail In The Crossover Area

    Handrail in the crossover area Art.-No. 836366 as per DIN EN ISO 14122-4 248 mm gap between ladders Art.-No.: 836366 This drawing shows the ladders without the safety cage...

  • Seite 105: Back Protection Brace 3 M

    Back protection brace, 3 m Art.-No. 835567 Steel Art.-No. 838094 Aluminum including Connector Safety cage Art.-No. 835789...

  • Seite 106: Intermediate Platform

    Intermediate platform Art.-No. 835444 for steel ladder Art.-No. 838117 for aluminum ladder M8 x 65 mm...

  • Seite 107: Ladder Connector 100/1000 Mm

    Ladder connector 100 mm Art.-No. 835529 for steel ladder Art.-No. 838032 for aluminum ladder Ladder connector 1000 mm Art.-No. 835482 for steel ladder Art.-No. 838049 for aluminum ladder...

  • Seite 108: Emergency Escape Ladder

    Emergency escape ladder Art.-No. 835666 for steel ladder Art.-No. 838148 for aluminum ladder For steel ladder when extended. This can be ensured by making sure that the top edge of Top edge of lowest rung + 3020 3020 mm Ground...
  • Seite 109 Emergency escape ladder Art.-No. 835663 Art.-No. 838148 Installation sequence: – Remove foot cap of the ladder part which will be in- serted. – Insert the ladder part and put the foot caps back into place by screwing it on. – Assembling of the holder –...
  • Seite 110 Emergency escape ladder Art.-No. 835663 Art.-No. 838148 Installation sequence: – When installing the swing, the spring has to be hooked in underneath the swing Detail – Insert the swing in the second holder from the top and push both together in a horizontal position. Fasten holder.

  • Seite 111: Access Protection

    Access barrier for steel emergency escape ladder Art.-No. 837035...

  • Seite 112: Safety Door For Arrester Rail As Well

    Safety door for arrester rail as well Art.-No. 837578 to be fastened on ladder to be fastened on ladder...
  • Seite 113 Wall anchor, fixed 200 mm Art.-No. 835239 Wall anchor, fixed 500 mm Art.-No. 835338 for steel ladder Art.-No. 838193 for aluminum ladder...

  • Seite 114: Wall Anchor, Adjustable

    Wall anchor Standard adjustable 189 – 253 mm Art.-No. 835246 Wall anchor adjustable 100 – 150 mm Art.-No. 835192 Wall anchor adjustable 150 – 200 mm Art.-No. 835208 Wall anchor adjustable 200 – 270 mm Art.-No. 835215 Wall anchor adjustable 270 – 400 mm Art.-No.

  • Seite 115: Wall Anchor, Adjustable, With Larger Base Plate

    Wall anchor adjustable large base plate 100 – 150 mm Art.-No. 835253 Wall anchor adjustable large base plate 150 – 200 mm Art.-No. 835277 Wall anchor adjustable large base plate 200 – 270 mm Art.-No. 835260 Wall anchor adjustable large base plate 270 – 400 mm Art.-No.

  • Seite 116: Wall Anchor, 500-750 Mm

    Wall anchor 500-750 mm (only for steel ladders) Art.-No. 837554 Not suitable for use in conjunction with emergency escape ladders! Wall anchor for support 350 – 550 mm Art.-No. 837561 for steel ladder Art.-No. 838254 for aluminum ladder...

  • Seite 117: Wall Anchor U Form 150/200 Mm + V-Form 150/200 Mm

    Wall anchor fixed U-Form 150 mm Art.-No. 835086 for steel ladder Art.-No. 838179 for aluminum ladder Wall anchor fixed U-Form 200 mm Art.-No. 835093 for steel ladder Art.-No. 838186 for aluminum ladder Wall anchor fixed V-Form 150 mm Art.-No. 835109 for steel ladder Art.-No.

  • Seite 118: Gfk Wall Mount 150-206 Mm

    GFK Wall mount 150 – 206 mm Art.-No. 835505 Wall anchor 100 – 150 mm for GFK-substructure Art.-No. 835598 Wall anchor 150 – 200 mm for GFK-substructure Art.-No. 835604 Wall anchor 200 – 270 mm for GFK-substructure Art.-No. 835611 Wall anchor 270 – 400 mm for GFK-substructure Art.-No.

  • Seite 119: Gfk Wall Mount 200-306 Mm

    GFK Wall mount 200 – 306 mm Art.-No. 835512 Wall anchor 100 – 150 mm for GFK-substructure Art.-No. 835598 Wall anchor 150 – 200 mm for GFK-substructure Art.-No. 835604 Wall anchor 200 – 270 mm for GFK-substructure Art.-No. 835611 Wall anchor 270 – 400 mm for GFK-substructure Art.-No.

  • Seite 120: Base Plate 400 Mm

    Base plate 400 mm Art.-No. 835123 Steel Art.-No. 838131 Aluminum Drilling and bolting for ladder fastening on site Handle 400 mm Art.-No. 835130 Handle 600 mm Art.-No. 835147...

  • Seite 121: Drain Troughs

    Drain trough for standard wall anchor Art.-No. 835031 Drain trough for base plate 200 x 200 mm Art.-No. 835048 Drain trough for base plate 120 x 120 mm Art.-No. 835055 Drain trough for GFK-bracket Art.-No. 835024 Drain trough for U-wall anchor Art.-No.

  • Seite 122: Base Platform 1000 X 1000 Mm

    Base platform 1000 x 1000 mm Art.-No. 835574 Anchorage forces (design values) without extension platform: Points 1: 6.61 kN (traction); vertical: 3.00 kN Points 2: 2 x 2 units; respectively: horizontal: 6.41 kN (Pressure on the plate); vertical: 4.33 kN (distributed on 2 screws) torque: 0.25 Nm Anchorage forces (design values) on joint with extension platform 1,0 m: Points 1: 7.19 kN (traction);...

  • Seite 123: Extension Platform 500 X 1000/1000 X 1000 Mm

    Extension platform 500 x 1000 mm Art.-No. 835581 Extension platform 1000 x 1000 mm Art.-No. 837004 Anchorage forces (design values) on joint extension platform 0.5 m with 1.0 m base platform Points 1: horizontal: 3.37 kN (traction); vertical 3.00 kN: Point 2: 2 x 2 units;...

  • Seite 124: Additional Rails For Connecting To The Rails Of The Platform

    Additional rails for connecting to the rails of the platform Art.-No. 837547 Use of this additional handrail is compulsory for use of the platforms in accordance with DIN 14094-1...

  • Seite 125: Arrester System

    Arrester system Please refer to the separate installation manual for the “Arrester system” for further de- ting users to the need for fall protection. System dimensions...

  • Seite 126: Annexe

    Annexe...
  • Seite 131 Tartalomjegyzék...
  • Seite 132 – – – – KRAUSE-Werk GmbH & Co. KG Am Kreuzweg 3 D 36304 Alsfeld Telefon: 06631 / 795-0 Telefax: 06631 / 795-139 – – –...
  • Seite 133 – – – –...
  • Seite 135 – – – – – – – – – –...
  • Seite 136 – – – – – – – – – – – – – – – – – – –...
  • Seite 137 – – – – – – – – – – –...
  • Seite 138 – – – – – – – – – – – –...
  • Seite 139 – – – – – –...
  • Seite 140 100 (EN ISO 14122-4, DIN 14094-1) 400 (EN ISO 14122-4, DIN 14094-1)
  • Seite 141 max. 1500 max. 2000 mm 2200-2500 mm a háttámasz alsó élééig 2200- 3000 mm 100-400 mm max. 500 mm...
  • Seite 150 Állómagasság 10,92 m, Állómagasság 11,76 m, Cikkszám: 836601 Cikkszám: 836618 könnyebb köztes dobogó...
  • Seite 151 Állómagasság 13,16 m, Állómagasság 14,00 m, Cikkszám: 836625 Cikkszám: 836632 könnyebb köztes dobogó...
  • Seite 152 Állómagasság 15,12 m, Állómagasság 15,95 m, Cikkszám: 836649 Cikkszám: 836656 könnyebb köztes dobogó...
  • Seite 153 Állómagasság 16,80 m, Állómagasság 17,64 m, Cikkszám: 836663 Cikkszám: 836670 könnyebb köztes dobogó...
  • Seite 154 könnyebb köztes dobogó...
  • Seite 157 5.2 Szerelés áttekintése...
  • Seite 161 Blechwinkel rechts Ausstiegst Blechwinkel links Ausstiegstr Sprosse Steigleiter 30x25 Unterlegscheibe DIN 125 - A 8 Sechskantschraube DIN 931-1 Sechskantmutter DIN 985 - M...
  • Seite 162 Biztosító korlát Cikkszám: 837028...
  • Seite 163 Oldalsó biztosító korlát Cikkszám: 837042...
  • Seite 164 Háttámasz kengyel...
  • Seite 166 helyben zárható kapaszkodókeret zárral...
  • Seite 167 ¾ Cikkszám: 835413/838070 M8 x 20 mm M8 x 25 mm...
  • Seite 170 M8 x 65 mm...
  • Seite 172 + 3020 3020 mm...
  • Seite 173 – – – – –...
  • Seite 174 – – –...
  • Seite 180 Cikkszám: 837561 acél létrához Cikkszám: 838254 alumínium létrához...
  • Seite 181 Cikkszám: 835086 acél létrához Cikkszám: 838179 alumínium létrához Cikkszám: 835093 acél létrához Cikkszám: 838186 alumínium létrához Cikkszám: 835109 acél létrához Cikkszám: 838155 alumínium létrához Cikkszám: 835116 acél létrához Cikkszám: 838162 alumínium létrához...
  • Seite 182 – – – – –...
  • Seite 183 – – – – –...
  • Seite 185 Cikkszám: 835048 Cikkszám: 835055 Cikkszám: 835024...
  • Seite 186 engedélyezett forgalmi terhelés: 4,0 kN/m² 1. pont 2. pont...
  • Seite 187 engedélyezett forgalmi terhelés: 4,0 kN/m² 1. pont 2. pont...
  • Seite 195 Содержание 1. Общие положения ..............196 1.1 Другие применимые документы ..........196 1.2 Производитель ..............196 1.3 Действующие нормы ............196 1.4 Г арантия .................197 1.5 Права производителя ............197 1.6 Дата издания ................197 2. Данные о продукции ...............197 2.1 Общие данные ..............197 2.2 Вытягивающие усилия для крепежа .........197 3.

  • Seite 196: Общие Положения

    Данная инструкция по монтажу является частью продукции „Стационарные лест- ницы“ и „Элементы защиты“ (в дальнейшем „Стационарные лестницы“) фирмы KRAUSE Werk GmbH & Co KG. Все элементы продукции были разработаны согласно современным требованиям техники и безопасности. Но не смотря на это применеие данной продукции могут...

  • Seite 197: Г Арантия

    1.4 Г арантия Производитель гарантирует качество материала в течении 5 лет с момента по- купки. Производитель оставляет за собой право замены или ремонта дефектных элементов. Следующие основания освобождают производителя от гарантии: – Незнание или не обращение внимания на инструкцию по монтажу, в особен- ности...
  • Seite 198 Сила крепления в kN На каждый болт Общая нагрузка в kN крепления в kN № арт. Стенной анкер, вид Г оризонт Вертик Г оризонт Вертик 835239 Стенной анкер нерегул. 200 мм 0,31 1,30 0,31 1,30 835246 Стенной анкер стандарт регул. 189-253 мм 0,34 1,30 0,34...

  • Seite 199: Требования Безопасности

    3. Требования безопасности 3.1 Перед монтажом Соблюдайте следующие требования перед монтажом: – Убедитесь с помощью специалиста по статике в возможности безопасного мон- тажа. Несущая поверхность способна выдержать предстоящие нагрузки – Монтируйте только заднее ограждение или устройство страховки от падения – На...

  • Seite 200: Изменения Конструкции, Запасные Части

    3.5 Изменения конструкции, запасные части – Изменения конструкции разрешены только с согласия производителя. – Разрешено использовать только оригинальные запасные части KRAUSE GmbH. При нарушении данных требований требования гарантии не признаются. 3.6 Требования безопасности 3.6.1 Во время траспортировки и монтажа –...

  • Seite 201: Проверка

    Год п ро изв од ства 2 019 на продукте и на входах. Документируйте результаты проверки. 3.8 Обслуживание, чистка и утилизация 3.8.1 Обслуживание – Заменяте поврежденные части только оригинльными от KRAUSE – Запчасти устанавливайте точно в соответствии с инструкцией – Регулярно смазывайте подвижные части 3.8.2 Чистка...

  • Seite 202: Стационарные Лестницы - Размеры

    4. Стационарные лестницы – размеры 4.1 Одномаршевые стационарные лестницы 100 (DIN EN ISO 14122-4, DIN 14094-1) 400 (DIN EN ISO 14122-4, DIN 14094-1)
  • Seite 203 Двухмаршевые стационарные лестницы согласно DIN EN ISO 14122-4: 2016 макс. 1500 мм макс. 2000 мм 2200 - 2500 до НК защитного ограждения 2200- 3000 мм 100-400 мм макс. 500 мм HK = Нижний край...

  • Seite 204: Двухмаршевые Стационарные Лестницы

    4.2 Двухмаршевые стационарные лестницы...

  • Seite 205: Размеры Согласно Din/Din En Iso

    4.3 Размеры согласно DIN/DIN EN ISO...
  • Seite 206 DIN 18799-1 не обученные пользователи DIN 14094-1...
  • Seite 207 DIN 14094-1...
  • Seite 208 DIN 14094-1...
  • Seite 209 DIN 14094-1...
  • Seite 210 DIN 18799-1...
  • Seite 211 DIN 18799-1...
  • Seite 212 Двухмаршевые стационарные лестницы DIN EN ISO 14122-4 ВП 10,92 м, № арт. 836601 ВП 11,76 м, № арт. 836618...
  • Seite 213 Двухмаршевые стационарные лестницы DIN EN ISO 14122-4 ВП 13,16 м, № арт. 836625 ВП 14,00 м, № арт. 836632...
  • Seite 214 Двухмаршевые стационарные лестницы DIN EN ISO 14122-4 ВП 15,12 м, № арт. 836649 ВП 15,95 м, № арт. 836656...
  • Seite 215 Двухмаршевые стационарные лестницы DIN EN ISO 14122-4 ВП 16,80 м, № арт. 836663 ВП 17,64 м, № арт. 836670...
  • Seite 216 Двухмаршевые стационарные лестницы DIN EN ISO 14122-4 ВП 18,76 м, № арт. 836687...

  • Seite 217: Монтаж

    5. Монтаж 5.1 Проведение монтажа Не обязательно проводить монтаж в какой то последовательности. Мы советуем при монтаже использовать передвижные вышки-туры. Тогда монтаж лестницы проводится сверху вниз. Верхняя перекладина должна быть на одном уровне с местом выхода. Последующие лестницы крепятся при помощи соединителей. При необходимости...

  • Seite 219: Обзор Монтаж

    5.2 Обзор Монтаж Выходной поручень ........220 Выходные...

  • Seite 220: Выходной Поручень

    Выходной поручень 2 Шт., сталь № арт.: 835772 алюминий № арт.: 838209...

  • Seite 221: Выходные Ограждения

    Выходные ограждения 2 Шт., сталь № арт.: 835314 алюминий № арт.: 838216...

  • Seite 222: Выходная Площадка 450/750/900 Мм

    Выходная площадка 450 мм сталь № арт.: 836304 алюминий № арт.: 836335 Выходная площадка 750 мм сталь № арт.: 836311 алюминий № арт.: 836342 Выходная площадка 900 мм сталь № арт.: 836328 алюминий № арт.: 836359...

  • Seite 223: Выходная Площадка 150-300 Мм

    Выходная площадка 150 мм № арт.: 836267 Выходная площадка 200 мм № арт.: 836274 Выходная площадка 250 мм № арт.: 836281 Выходная площадка 300 мм № арт.: 836298 Blechwinkel rechts Ausstiegst Blechwinkel links Ausstiegstr Sprosse Steigleiter 30x25 Unterlegscheibe DIN 125 - A 8 Sechskantschraube DIN 931-1 Sechskantmutter DIN 985 - M На...

  • Seite 224: Блокировка Прохода

    Защитное заграждение № арт.: 837028...

  • Seite 225: Дуга Защитного Ограждения

    Дуга защитного ограждения сталь № арт.: 835420 алюминий № арт.: 838056...

  • Seite 226: Площадка Для Одномаршевой Лестницы

    Площадка для одномаршевой лестницы до 15 м № арт. 837011 Этот край на 10 мм под перекладину, так чтобы площадка лежала горизонтально на перекладине Г оризонтальное положение отрегулируйте болтами...

  • Seite 227: Промежуточная Площадка

    Промежуточная площадка, откидная сталь № арт.: 835475 алюминий № арт.: 838124...

  • Seite 228: Дуга Защитного Ограждения 3/4

    Дуга защитного ограждения ¾, для многомаршевых стационарных лестниц с соеденителем № арт.: 2x 835437, 1x 835413, Сталь № арт.: 2x 838063, 1x 838070, Алюминий № арт.: 835413/838070 M8 x 20 мм M8 x 25 мм...
  • Seite 229 Поручень в месте перехода № арт. 836366 согласно DIN EN ISO 14122-4 248 расстояние между лестницами № арт. 836366 Изображение без защитного ограждения...

  • Seite 230: Планка Защитного Ограждения 3 М

    Планка защитного ограждения 3 м № арт.: 835567 Сталь № арт.: 838094 Алюминий вкл. соединение заднего ограждения № арт.: 835789...

  • Seite 231: Переходная Площадка

    Переходная площадка № арт.: 835444 сталь № арт.: 838117 алюминий M8 x 65 мм...

  • Seite 232: Соеденитель, Наружний

    Соеденитель, наруж 100 мм № арт.: 835529 сталь № арт.: 838032 алюминий Соед. планка, усиленная 1000 мм № арт.: 835482 сталь № арт.: 838049 алюминий...

  • Seite 233: Авариная Лестница

    Авариная лестница № арт.: 835666 сталь № арт.: 838148 алюминий Сталь При сборке убедитесь, что (в течение всего процесса пользования лест- ницы) ступени выдвижной лестницы и стационарной находятся на одном уровне. Это составляет 3020 мм от верхнего края нижней перекладины стационарной...
  • Seite 234 Аварийная лестница № арт.: 835663 № арт.: 838148 Монтаж: – Удалите заглуш- ки выдвижной лестницы – После задвиже- ния лестницы вставьте заглушки – Установите держатель – Вставьте пружину в отверстие (возле болта) – Наденьте скобу на болт.
  • Seite 235 Аварийная лестница № арт.: 835663 № арт.: 838148 Монтаж, этапы: – Сначала открутите болт. После фиксации на боковине лестницы закрутите болт. Детально – У алюминиевой лестницы болт отсутствует. Установите дугу вертикально во второй держа- тель и приведите в горизонтальное положение. Дугу...

  • Seite 236: Блокировка Подъема

    Блокировка подъема для эвакуационных лестниц № арт. 837035...

  • Seite 237: Дверь-Ограждение

    Дверь-ограждение для рельсовой системы подъема № арт.: 837578 Прикрепите к боковине Прикрепите к боковине...

  • Seite 238: Стенной Анкер, Нерегулируемый

    Стенной анкер нерегул. 200 мм № арт.: 835239 Стенной анкер нерегул. 500 мм № арт.: 835338 сталь № арт.: 838193 алюминий...

  • Seite 239: Стенной Анкер, Регулируемый

    Стенной анкер стандарт регул. 189 – 253 мм № арт.: 835246 Стенной анкер регул. 100 – 150 мм № арт.: 835192 Стенной анкер регул. 150 – 200 мм № арт.: 835208 Стенной анкер регул. 200 – 270 мм № арт.: 835215 Стенной...

  • Seite 240: Опорной Пластиной

    Стенной анкер регул. большая опор. пластина 100 – 150 мм № арт.: 835253 Стенной анкер регул. большая опор. пластина 150 – 200 мм № арт.: 835277 Стенной анкер регул. большая опор. пластина 200 – 270 мм № арт.: 835260 Стенной анкер регул. большая опор. пластина 270 – 400 мм №...

  • Seite 241: Стенной Анкеp 500 - 750 Мм (Стальная Лестница)

    Стенной анкеp 500 – 750 мм (для стальной лестницы) № арт.: 837554 Не подходит для эвакуационных лестниц Стенной анкер для консоли 350 – 550 мм № арт.: 837561 сталь № арт.: 838254 алюминий...

  • Seite 242: Стенной Анкер U + V-Формы

    Стенной анкер нерегул. U-форма 150 мм № арт.: 835086 сталь № арт.: 838179 алюминий Стенной анкер нерегул. U-форма 200 мм № арт.: 835093 сталь № арт.: 838186 алюминий Стенной анкер нерегул. V-форма 150 мм № арт.: 835109 сталь № арт.: 838155 алюминий Стенной...

  • Seite 243: Стенной Анкер Стекловолокно

    Основа - крепление из стекловолокна 150 – 206 мм № арт.: 835505 Стенной анкер 100-150 мм для основы из стекловолокна № арт.: 835598 Стенной анкер 150-200 мм для основы из стекловолокна № арт.: 835604 Стенной анкер 200-270 мм для основы из стекловолокна №...
  • Seite 244 Основа - крепление из стекловолокна 200-306 мм № арт.: 835512 Стенной анкер 100-150 мм для основы из стекловолокна № арт.: 835598 Стенной анкер 150-200 мм для основы из стекловолокна № арт.: 835604 Стенной анкер 200-270 мм для основы из стекловолокна №...

  • Seite 245: Опорная Пята

    Опорная пята 400 мм № арт.: 835123 Сталь № арт.: 838131 алюминий Отверстия и болты для крепления лестницы Поручень 400 мм № арт.: 835130 Поручень 600 мм № арт.: 835147...

  • Seite 246: Водоотводящие Пластины

    Водоотводящая пластина для стандарного стен- ного анкера № арт.: 835031 Водоотводящая пластина для опор. пластина 200 x 200 мм № арт.: 835048 Водоотводящая пластина для опор. пластина 120 x 120 мм № арт.: 835055 Водоотводящая пластина для держателя из стекловолокна №...

  • Seite 247: Основная Площадка

    Основная площадка 1000 x 1000 мм № арт.: 835574 нагрузка: 4,0 kN/m Нагрузка крепления: Точки 1: 2 шт кажд. горизонт: 6,61 kN (тяга); вертикально: 3,00 kN Точки 2: 2 x 2 шт кажд: горизонт: 6,41 kN (нагрузка на площадку); вертикально: 4,33 kN (разд на 2 болта) Момент 0,25 Nm Нагрузка...

  • Seite 248: Дополнительная Площадка

    Дополнительная площадка 500 x 1000 мм № арт.: 835581 Дополнительная площадка 1000 x 1000 мм № арт.: 837004 нагрузка: 4,0 kN/m2 Сила крепления на месте соединения дополнительного подеста 0,5 м с ос- новным подестом 1,0 м Нагрузка крепления: Точки 1: 2 шт кажд. горизонт: 3,37 kN (тяга); вертикально: 3,00 kN (разд на 2 болта) Точки...

  • Seite 249: Дополнительное Ограждение Для Крепления На Дополнительной Площадке

    Дополнительное ограждение для крепления на дополнительной площадке № арт.: 837547 Эти дополнительные перила являются обязательными в использовании при наличии площадок в соответствии с DIN 14094-1.

  • Seite 250: Система Защиты От Падения

    Система защиты от падения. Для получения дополнительной информации см. Отдельную инструкцию по уста- новке «Защита от падения». В каждой точке входа имеется идентификационная метка „Защиты от падения“ (номер артикула 837196). Системные размеры...
  • Seite 251 Заметки:...

  • Seite 252: Приложения

    Приложения...
  • Seite 256 KRAUSE-Werk GmbH & Co. KG Am Kreuzweg 3 D 36304 Alsfeld Telefon: 06631 / 795-0 Telefax: 06631 / 795-139 www.krause-systems.com...

Diese Anleitung auch für:

836618836625836632836649836656836663 ... Alle anzeigen

Inhaltsverzeichnis
