KRAUSE 820136 Aufbau- Und Verwendungsanleitung

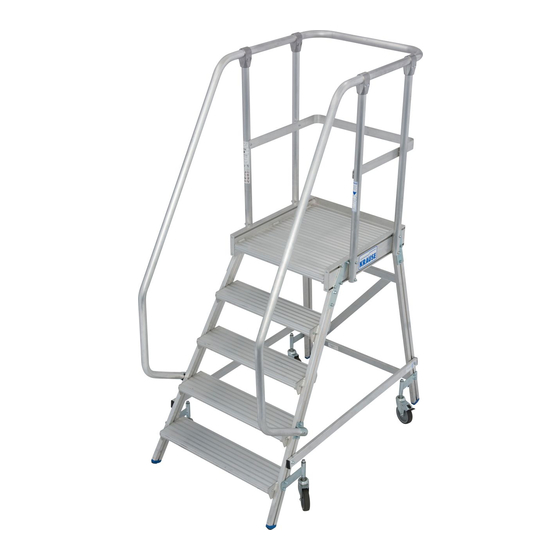

Podestleiter einseitig/ beidseitig begehbar
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Aufbau- und Verwendungsanleitung
DE
Instrukcja monta¿u i u¿ytkowania
PL
PodestLeiter einseitig/beidseitig begehbar
DE
Single/Double-Sided Platform Ladder
GB
PL
Лестница с платформой с односторонним/ двухсторонним подъемом
RU
CZ
Assembly Instructions and User Manual
GB
Инструкция по монтажу и применению
RU
CZ
Version 2.0 © 2020 KRAUSE-Werk
www.krause-systems.com
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für KRAUSE 820136
Inhaltszusammenfassung für KRAUSE 820136
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Allgemeines .................. 4 1.1 Verantwortungsbereich des Betreibers ........4 1.2 Hersteller ................. 4 1.3 Prüfbescheinigung ..............4 1.4 Gewährleistung ................ 4 1.5 Urheber- und Schutzrechte ............. 5 1.6 Ausgabedatum ................ 5 2. Angaben zum Produkt ..............5 2.1 Bestimmungsgemäßer Gebrauch ..........5 2.2 Nicht bestimmungsgemäßer Gebrauch ........ -
Seite 4: Allgemeines
1. Allgemeines Diese Anleitung beschreibt den Auf- und Abbau, sowie die Verwendung der KRAUSE PodestLeitern, einseitig oder beidseitig begehbar. In dieser Anleitung sind wichtige Sicherheitshinweise angegeben. Lesen Sie deshalb die Anleitung vor der Benutzung sorgfältig durch und machen Sie sich mit den Sicherheitsbestimmungen vertraut. -
Seite 5: Urheber- Und Schutzrechte
10 Jahren ab Verkaufsdatum des betroffenen Teiles. Der Hersteller behält sich vor, das bemängelte Teil nach eigenem Ermessen auszutauschen oder zu reparieren. Für Gewähr- leistungsansprüche aus der Dokumentation ist die am Verkaufstag gültige Aufbau- und Verwendungsanleitung maßgebend. Ein Gewährleistungsanspruch ist ausgeschlossen, wenn Schäden aus einem oder mehreren der nachfolgenden Gründe entstanden sind: –... -
Seite 6: Technische Daten
40,2 51,4 62,8 Ges.gew. inkl. Handläufe ca. kg 32,4 35,8 39,6 43,0 55,2 66,6 Art.-No. 820136 820143 820150 820167 820174 820181 Handlauf (beidseitig verwendbar) Stufenzahl Art.-No. 820426 820433 820440 Ersatzteile (Bitte achten Sie bei der Bestellung von Fahrrollen auf die gebremste/ungebremste Ausführung.) -
Seite 7: Podestleiter, Beidseitig Begehbar
PodestLeiter, beidseitig begehbar Länge Breite Maximalbelastung: Geländer: 150 kg 40 mm Alu-Rohr, Höhe 1 m Stufentiefe: Handläufe: 175 mm 40 mm Alu-Rohr, als Zubehör erhältlich 125 mm Fahrrollen, zwei mit Bremse, Absenkend Podestmaß: Fahrrollen: 600 x 700 mm beim Besteigen Arbeitshöhe bis ca. -
Seite 8: Sicherheitsbestimmungen
3. Sicherheitsbestimmungen 3.1 Geltende Vorschriften Für den Auf- und Abbau, die Standsicherheit und die Verwendung der PodestLeiter gelten folgende Vorschriften und Handlungsanleitungen: DIN EN 131-2 Leitern; Anforderungen, Prüfung, Kennzeichnung DIN EN 131-7 Mobile Podestleitern DGUV Information 208-016 Handlungsanleitungen für den Umgang mit Leitern und Tritten 3.2 Sicherheitsbestimmungen für den Aufbau und die Nutzung –... - Seite 9 – ausgesetzt sind, die PodestLeitern nicht einsetzen. Ebenso muss die Lagerung gegen sonstige Feuchtigkeits- und Temperatureinflüße, Säure- und Laugeneinwirkungen entstanden sind, ist die PodestLeiter für Ihre Benutzung zu sperren. – Die PodestLeiter ist ausschließlich im komplett montierten Zustand inkl. eventuell notwendigem Ballastierungsgewicht zu benutzen, die Einzelbauteile sind nicht als Steighilfen gedacht.
-
Seite 10: Sicherheitsbestimmungen Beim Verfahren Der Podestleiter
3.3 Sicherheitsbestimmungen beim Verfahren der PodestLeiter – Beim Verfahren dürfen sich kein Material und keine Personen auf der PodestLeiter befinden. – Die PodestLeiter darf nur von Hand und nur auf fester, ebener, hindernisfreier Aufstellfläche verfahren werden. – Das Verfahren der PodestLeiter unter Zuhilfenahme von anderen Fahrzeugen jeglicher Art ist verboten. -
Seite 11: Bezeichnung Der Einzelteile
HINWEIS ZUR NUTZUNG DER AUFBAUANLEITUNG Die Aufbauanleitung beschreibt die Montage der unterschiedlichen Aufbauvarianten der PodestLeiter. Lesen Sie vor dem Aufbau die komplette Montageanleitung und beachten Sie die Unterschiede der verschiedenen Aufbauvarianten. Je nach Plattformhöhe werden zur Erhöhung der Standfestigkeit Ballastgewichte benötigt. Diese sind bereits in den jeweiligen Verbindungsstreben integriert und dürfen nicht entfernt werden. -
Seite 12: Montage Des Podestes
4.3 Montage des Podestes M 8 x 15 mm 8,4 mm 22 x 22 x 22 x 1 + 1 1 + 1... -
Seite 14: Montage Des Stützteils/Steigteils
4.4 Montage des Stützteils/Steigteils Anzugsdrehmoment: 20 Nm... -
Seite 15: Montage Der Verbindungsstreben
4.5 Montage der Verbindungsstreben M 8 x 32 mm 19 mm 8,4 mm ACHTUNG! PodestLeiter noch nicht begehen! Verschrauben Sie die beiden Verbindungsstreben fest an den markierten Positionen im Nutkanal mittels Schrauben, Hülsen, Unterlegscheiben und Muttern. -
Seite 16: Montage Der Geländer Und Fahrrollen
4.6 Montage der Geländer und Fahrrollen... -
Seite 17: Montage Der Knieleisten Und Des Geländers
4.7 Montage der Knieleisten und des Geländers M 8 x 52 mm 38 mm 8,4 mm M 6 x 25 mm 6,4 mm M 6 x 25 mm M 8 x 52 mm Die Hammerkopfschrauben mit Hülsen an den vier Geländerpfosten montieren. Diese Hammerkopfschrauben sind in den Nutkanal einzuführen. -
Seite 18: Montage Des Handlaufs
4.8 Montage des Handlaufs M 8 x 15 mm 8,4 mm 8 mm... -
Seite 19: Montage Der Fahrrollen
4.9 Montage der Fahrrollen M 8 x 20 mm 8,4 mm 8 mm 8 mm – Die PodestLeiter wird auf eine 8 mm starke Unterlage gestellt. Anschließend ist die entsprechend gekennzeichnete Fahrrolle fest anzuziehen. Achtung: Fahrrollen nicht – Es ist darauf zu achten, dass bei Montage der Rollen der Federkörper vertikal und horizontal ausgerichtet sein muss, um eine einwandfreie Funktion zu gewährleisten. -
Seite 20: Checkliste Leiternprüfung
5. Checkliste Leiternprüfung gemäß DGUV Information 208-016 (BGI 694) - Seite 53 – – – – – – – – – –...
- Seite 55 1 x imbus SW 5 1 x imbus SW 4 Podest Listwa jezdne...
- Seite 56 M 8 x 15 mm 8,4 mm 22 x 22 x 22 x 1 + 1 1 + 1...
- Seite 58 Moment dokrêcania...
- Seite 59 M 8 x 32 mm 19 mm 8,4 mm...
- Seite 61 4.7 Monta¿ listwy kolanowej i barierki M 8 x 52 mm 38 mm 8,4 mm M 6 x 25 mm 6,4 mm M 6 x 25 mm M 8 x 52 mm...
- Seite 62 M 8 x 15 mm 8,4 mm 8 mm...
- Seite 63 M 8 x 20 mm 8,4 mm 8 mm 8 mm – – –...
-
Seite 64: Lista Kontrolna
5. Lista kontrolna... - Seite 91 Obsah ............... 92 ..........92 .................. 92 ................. 92 ..................92 ............. 93 ............93 ................. 93 ........... 93 ............ 93 ..............94 ..............96 ..............96 ....96 ..98 ............ 98 ..................98 ............98 ............99 ..............100 ..........
- Seite 92 – – – – – Am Kreuzweg 3 D 36304 Alsfeld +49 (0) 6631 / 795-0 +49 (0) 6631 / 795-139 1.3 Certifikát 1.4 Záruka...
- Seite 93 – – – – –...
- Seite 94 0,22 0,26 0,30 30,0 33,4 36,8 40,2 51,4 62,8 32,4 35,8 39,6 43,0 55,2 66,6 820136 820143 820150 820167 820174 820181 820426 820433 820440 1 ks Ø 125 mm Ø125 mm Ø 125 mm Ø125 mm Ø 125 mm Ø125 mm Ø...
- Seite 95 Länge Breite 175 mm 600 x 700 mm asi m 2,71 2,95 3,19 3,43 3,66 3,90 0,71 0,95 1,19 1,43 1,66 1,90 2 x 3 2 x 4 2 x 5 2 x 6 2 x 7 2 x 8 0,77 x 1,35 0,84 x 1,62 0,86 x 1,90...
- Seite 96 DIN EN 131-2 DIN EN 131-7 DGUV Information 208-016 – – – – –...
- Seite 97 – – – – – – – – – –...
- Seite 98 – – – – – – –...
- Seite 100 M 8 x 15 mm 8,4 mm 22 x 22 x 22 x 1 + 1 1 + 1...
- Seite 102 20 Nm...
- Seite 103 M 8 x 32 mm 19 mm 8,4 mm...
- Seite 105 M 8 x 52 mm 38 mm 8,4 mm M 6 x 25 mm 6,4 mm M 6 x 25 mm M 8 x 52 mm...
- Seite 106 M 8 x 15 mm 8,4 mm 8 mm...
- Seite 107 M 8 x 20 mm 8,4 mm 8 mm 8 mm – – –...
- Seite 112 KRAUSE-Werk GmbH & Co. KG Am Kreuzweg 3 D 36304 Alsfeld Telefon: +49 (0) 6631 / 795-0 Telefax: +49 (0) 6631 / 795-139 www.krause-systems.com...
